Hur kan rätt NB-IoT-antenn förbättra anslutningsmöjligheter och tillförlitlighet för industriella IoT-enheter

Qianmu, en professionell antenntillverkare som specialiserat sig på trådlösa kommunikationslösningar, tillhandahållerNB-IoT-antenndesignad för att stödja tillförlitlig anslutning för industriella IoT-enheter, smarta mätsystem och kontrollskåp utomhus. Med fullbandstäckning från 700 MHz till 960 MHz, en IP67-klassad vattentät design och flexibla monterings- och anslutningsalternativ, hjälper denna antenn utrustningsutvecklare att hantera de praktiska utmaningarna med trådlös kommunikation i krävande miljöer.

En NB-IoT-antenn är en viktig RF-komponent för Narrowband Internet of Things-enheter som överför små mängder data över cellulära nätverk. Att välja rätt antenn innebär mer än att matcha ett frekvensband. Ingenjörer måste också överväga installationsposition, höljesmaterial, impedans, antennförstärkning, vattentätning, kabelbortfall och anslutningskompatibilitet. Den här guiden förklarar hur en NB-IoT-antenn fungerar, var den används, vilka specifikationer som spelar roll och hur man väljer en lösning för långsiktig industriell användning.

Innehållsförteckning

1. Vad är en NB-IoT-antenn?
2. Hur fungerar en NB-IoT-antenn?
3. Vilka funktioner är viktigast?
4. Var används NB-IoT-antenner?
5. Vilka är de viktigaste tekniska specifikationerna?
6. Hur väljer du rätt antenn?
7. Hur kan installationen förbättra prestandan?
8. Vanliga frågor
9. Slutsats

1. Vad är en NB-IoT-antenn?

En NB-IoT-antenn är en radiofrekvenskomponent som gör det möjligt för en enhet att skicka och ta emot trådlösa signaler via ett Narrowband Internet of Things-mobilnätverk. NB-IoT är designad för anslutna enheter som ofta kräver låg strömförbrukning, bred täckning och pålitlig kommunikation för små dataöverföringar.

Typiska enheter inkluderar smarta vattenmätare, gasmätare, elövervakningsterminaler, miljösensorer, industriella kontroller och fjärrövervakningsutrustning. Dessa applikationer kan fungera under längre perioder utan frekvent underhåll, vilket gör antennvalet till en viktig del av den övergripande produktdesignen.

NB-IoT-antenner finns i flera former:

• Inbyggda antenner:Integrerad i enhetens hölje eller kretsmontage där utrymme och utseende är viktigt.
• Patchantenner:Kompakta strukturer lämpliga för utvalda inbyggda trådlösa applikationer.
• Fordonsmonterade antenner:Externa lösningar utformade för speciell mobil utrustning och installationsförhållanden.

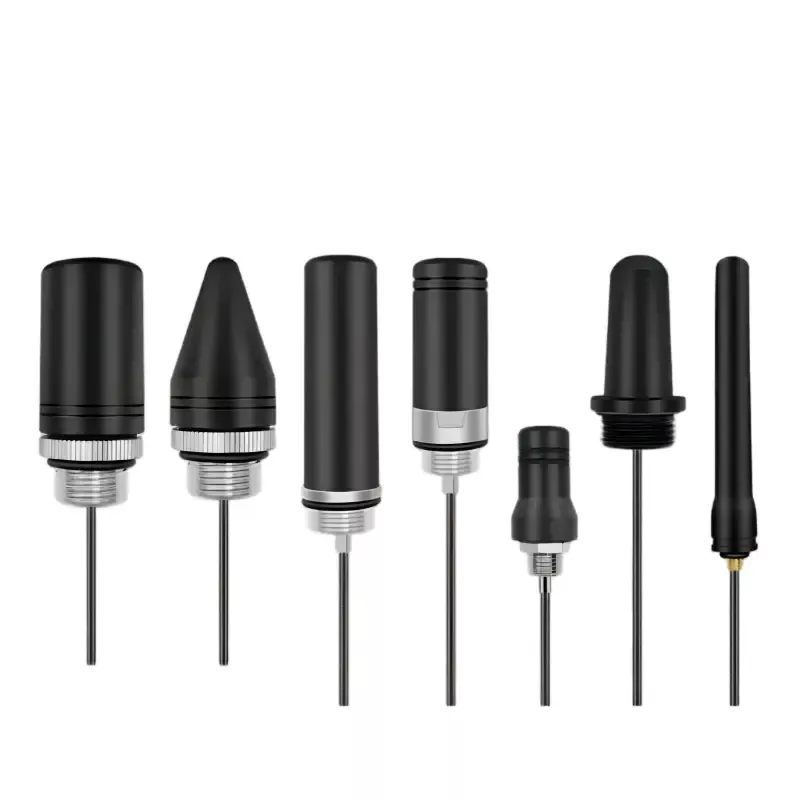

• Skruvmonterade externa antenner:Antenner installerade genom en höljespanel, ofta föredragna för metallskåp och utomhusindustriutrustning.

För utrustning installerad inuti metallhöljen kan en extern antenn ge en mer praktisk RF-väg än en antenn som är helt placerad i skåpet. Qianmus NB-IoT-antennlösning är designad kring utomhusskåpsinstallationer och stöder olika monteringsgängor, kabellängder och kontaktkonfigurationer.

2. Hur fungerar en NB-IoT-antenn?

En NB-IoT-antenn omvandlar elektriska signaler från en trådlös kommunikationsmodul till elektromagnetiska vågor och tar emot inkommande radiosignaler från mobilnätet. Dess prestanda beror på antennens elektriska design, driftsfrekvensen, de omgivande materialen och hur den är installerad.

Tre tekniska överväganden är särskilt viktiga.

Frekvensmatchning

En antenn måste utformas för de frekvensband som används av NB-IoT-målnätverket. En antenn som är dåligt anpassad till driftsbandet kan reflektera mer RF-energi mot sändaren istället för att stråla ut den effektivt. Frekvenstäckning och impedansmatchning bör därför verifieras före driftsättning.

Impedans och RF-effektivitet

En impedans på 50 ohm används ofta i RF-system. Att matcha antennen, koaxialkabeln och kommunikationsmodulen hjälper till att minska reflektioner och bibehålla effektiv signalöverföring. Spännings stående vågförhållande (VSWR) är en användbar indikator på impedansmatchning, även om den inte oberoende fastställer total antenneffektivitet eller verklig kommunikationsräckvidd.

Inneslutning och miljöeffekter

Metallskåp kan blockera eller ändra radiofrekvent strålning, medan närliggande kablar, strömförsörjning och elektroniska komponenter kan påverka antennens prestanda. Att montera antennen utanför ett skåp kan bidra till att minska kapslingsrelaterad skärmning, förutsatt att antennen är installerad och jordad enligt dess designkrav.

3. Vilka funktioner är viktigast i en industriell NB-IoT-antenn?

Industriell IoT-utrustning fungerar ofta utomhus eller på platser där tillgången för underhåll är begränsad. En lämplig antenn bör därför kombinera elektrisk kompatibilitet med mekanisk hållbarhet och installationsflexibilitet.

Bred frekvenstäckning

Ett brett frekvensområde som stöds kan förenkla produktdistribution över kompatibla NB-IoT-nätverk. Qianmus utvalda externa antenn täcker 700–960 MHz, men köpare bör fortfarande bekräfta de faktiska frekvensbanden som används av deras mobiloperatör och kommunikationsmodul.

IP67 vattentätt och dammtätt skydd

En IP67-klassad kapsling är utformad för att ge dammskydd och motstå specificerade tillfälliga nedsänkningsförhållanden under tillämpliga testkrav. Detta betyg är värdefullt för övervakningsskåp utomhus som utsätts för regn, damm och växlande väder. Korrekt panelinstallation och tätning är fortfarande avgörande för att upprätthålla skyddet på hela utrustningsmonteringsnivån.

Flexibla monterings- och anslutningsalternativ

Olika skåp kräver olika monteringsmått och kabelarrangemang. M12 och M16 gängade alternativ kan hjälpa till att rymma olika paneldesigner, medan SMA, IPEX, BNC och N-typ kontakter erbjuder potentiell kompatibilitet med olika RF-gränssnitt. Det exakta kopplingskönet och gränssnittet måste bekräftas för den valda modellen.

Miljömässig hållbarhet

Husmaterial, tätningskomponenter, kabelkonstruktion och korrosionsbeständiga metalldelar påverkar långsiktig tillförlitlighet. För kustinstallationer, transportutrustning och utomhusbrukssystem bör köpare utvärdera temperaturgränser, vibrationsexponering, korrosionsrisker och underhållskrav tillsammans.

4. Var används NB-IoT-antenner?

NB-IoT-antenner stöder ett brett utbud av fjärrövervakning och kommunikationsapplikationer med låg datahastighet. Extern vattentät design är särskilt användbar när enheter installeras i metallskåp eller utsätts för utomhusförhållanden.

Smart vatten- och gasmätning

Anslutna mätsystem överför förbrukningsavläsningar och driftsinformation till fjärrhanteringsplattformar. Antennplacering kan påverka kommunikationens tillförlitlighet när mätare installeras i underjordiska bruksområden, utomhusinhägnader eller platser omgivna av byggmaterial.

El och industriell kontroll

Strömövervakningsterminaler, elmätarkoncentratorer och industriella styrskåp använder trådlös anslutning för att rapportera utrustningsstatus och mätdata. En extern antenn kan hjälpa till att hantera de RF-begränsningar som skapas av metallkapslingar.

Smart City och Miljöövervakning

Luftkvalitetssensorer, vägdammsövervakningsstationer, väderövervakningsutrustning och intelligenta gatubelysningskontroller kan kräva pålitliga trådlösa länkar över distribuerade platser. Vattentäthet och lämpliga temperaturklassificeringar är viktiga när dessa enheter används utomhus.

Jordbruks IoT

Fjärrövervakning av marken, miljökontroll av växthus och vattenbruksvattenkvalitetsövervakning kan använda NB-IoT-anslutning för att överföra mätningar från platser där konventionella trådbundna nätverk är obekvämt.

Fjärrutrustningslarm

Industrianläggningar kan använda anslutna terminaler för att rapportera onormala förhållanden, utrustningsfel eller förändringar i driftstatus. Antennens prestanda bör utvärderas tillsammans med nätverkstillgänglighet, strömhantering och kommunikationsmodulens funktioner som stöds.

5. Vilka är de viktigaste tekniska specifikationerna för en NB-IoT-antenn?

Tekniska specifikationer ger en praktisk grund för att jämföra antennmodeller. Följande tabell sammanfattar de publicerade parametrarna för Qianmus utvalda externa NB-IoT-antenn. Specifikationerna bör bekräftas mot offerten och databladet för den exakta modellen som beställs.

Dessa specifikationer beskriver den utvalda produkten snarare än varje antenn i NB-IoT-kategorin. Den faktiska prestandan beror på vald konfiguration, installationsmiljö, nätverksband, kabeldragning och värdenheten. Köpare bör begära tillämplig testdata när specifika acceptanskriterier krävs.

6. Hur väljer du rätt NB-IoT-antenn?

Att välja en antenn börjar med kommunikationskraven för den färdiga enheten. En modell som fungerar bra i ett laboratorium kan ge andra resultat när den installeras nära metallpaneler, kraftelektronik eller andra RF-känsliga komponenter.

Använd följande checklista när du utvärderar leverantörer och antennkonfigurationer:

• Bekräfta nätverksbanden:Kontrollera de frekvenser som stöds av den utplacerade operatören och NB-IoT-modulen.
• Utvärdera installationsplatsen:Bestäm om antennen ska monteras inuti ett plasthölje, utanför ett metallskåp eller på mobil utrustning.
• Välj rätt monteringsgänga:Verifiera paneltjocklek, håldiameter, tillgängligt spelrum och tätningskrav.
• Matcha kontakten:Bekräfta kontakttyp, kön, kabelimpedans och gränssnittet på kommunikationsmodulen.
• Välj en lämplig kabellängd:Undvik onödig kabellängd eftersom koaxialkabeln introducerar RF-förluster som kan minska signalen som levereras till eller tas emot från antennen.
• Granska miljöförhållanden:Tänk på regn, damm, extrema temperaturer, vibrationer och saltexponering.
• Begär relevant testinformation:Granska frekvenssvar, VSWR, förstärkning och eventuella miljötestresultat som är tillämpliga på den föreslagna modellen.
• Testa hela enheten:Validera anslutning och signalkvalitet med hjälp av den faktiska kapslingen, kabelvägen, modulen och avsedd installationsplats.

För OEM-projekt kan anpassning också involvera höljesdimensioner, kabellängd, kontaktkonfiguration och monteringsstruktur. Att diskutera dessa krav innan verktyg eller massproduktion hjälper till att minska integrationsförändringar senare i utvecklingscykeln.

7. Hur kan installationen förbättra NB-IoT-antennprestanda?

Även en korrekt specificerad antenn kan underprestera om den är dåligt installerad. Några praktiska åtgärder kan hjälpa till att bevara RF-prestanda och upprätthålla miljöskydd.

1. Välj en lämplig monteringsposition.För externa skåpantenner, använd en lämplig panelplats som undviker onödiga hinder från närliggande metallstrukturer.
2. Fäst monteringsanordningen korrekt.Följ tillverkarens installationsanvisningar och åtdragningskrav för att undvika att skada gängan eller äventyra tätningen.
3. Dra koaxialkabeln försiktigt.Undvik skarpa böjar, upprepade vikningar, klämningar och onödiga kabeldragningar.
4. Separera kabeln från störningskällor där det är praktiskt möjligt.Håll RF-kablar borta från bullrig kraftelektronik och kopplingskomponenter när utrustningens layout tillåter.
5. Inspektera tätningskomponenter.Se till att packningar och kabelingångspunkter är korrekt installerade, särskilt i utomhusskåp.
6. Test efter slutmontering.Utvärdera nätverksregistrering, signalindikatorer och dataleverans på applikationsnivå under representativa driftsförhållanden.

Installation bör behandlas som en del av antennsystemets design snarare än som en sista mekanisk uppgift. Att testa hela aggregatet är det mest tillförlitliga sättet att identifiera problem som kanske inte visas när antennen utvärderas separat.

8. Vanliga frågor om NB-IoT-antenner

F1: Vilket frekvensområde ska en NB-IoT-antenn stödja?

Den räckvidd som krävs beror på de cellulära band som används av målnätverket. Qianmus utvalda externa antenn täcker 700–960 MHz. Bekräfta lokal nätverksdistribution och modulkompatibilitet innan du väljer en modell.

F2: Kan en NB-IoT-antenn installeras på ett kontrollskåp av metall?

Ja. En skruvmonterad extern antenn är ofta lämplig för metallskåp eftersom radiatorn kan placeras utanför kapslingen. Monteringsdesign, jordnings- eller kopplingsarrangemang och installationsanvisningar bör följas för den specifika modellen.

F3: Är en IP67-klassad NB-IoT-antenn lämplig för utomhusbruk?

En IP67-klassificering indikerar en definierad nivå av damm- och vatteninträngningsskydd under specificerade testförhållanden. Det kan vara lämpligt för många utomhusapplikationer, men hela installationen måste också bibehålla lämplig tätning och miljöskydd.

F4: Kan kabellängd och kontakttyp anpassas?

Ja. Qianmu listar kabelalternativ från 1,5 m till 10 m och anslutningsalternativ inklusive SMA, IPEX, BNC och N-typ. Tillgänglighet beror på den valda konfigurationen, så bekräfta kontaktdetaljer och kabelkrav när du begär en offert.

F5: Ger högre antennförstärkning alltid bättre anslutning?

Nej. Förstärkning måste beaktas tillsammans med strålningsmönster, installationsorientering, nätverksförhållanden och det mottagande systemet. En antenn med högre förstärkning garanterar inte automatiskt bättre prestanda i varje riktning eller plats.

F6: Hur kan jag minska signalförlusten under installationen?

Använd en lämplig koaxialkabel med låg förlust, välj en lämplig kabellängd, undvik skarpa böjar, se till att ljudanslutningen monteras och placera antennen borta från betydande hinder. Verifiera prestanda efter att du har installerat antennen i den slutliga kapslingen.

F7: Vilken information ska jag ge när jag begär en anpassad NB-IoT-antenn?

Ange driftsfrekvensband, kommunikationsmodulmodell, kapslingsmaterial, monteringsmått, kabellängd, kontakttyp, miljöförhållanden, målkvantitet och eventuella testkriterier för RF eller intrångsskydd. Denna information hjälper leverantören att bedöma kompatibilitet och rekommendera en lämplig konfiguration.

9. Slutsats: Bygg en mer tillförlitlig IoT-anslutning

En väl utvald NB-IoT-antenn hjälper anslutna enheter att upprätthålla effektiv trådlös kommunikation i applikationer som sträcker sig från smart mätning och industriell övervakning till miljöavkänning och utomhuskontrollsystem. Frekvenskompatibilitet, impedansmatchning, monteringsstruktur, kabelval och miljöskydd bidrar alla till det slutliga resultatet.

Qianmu erbjuder en extern NB-IoT-antennlösning med 700–960 MHz täckning, IP67-skydd, M12 och M16 monteringsalternativ och konfigurerbara kabel- och kontaktval. För utrustningstillverkare, systemintegratörer och IoT-produktutvecklare är att utvärdera dessa parametrar mot faktiska driftsförhållanden ett viktigt steg mot en pålitlig implementering.

Letar du efter en lämplig antenn för ditt nästa IoT-projekt? Utforska produktsidan för Qianmu NB-IoT-antenn för att granska tillgängliga specifikationer och konfigurationsalternativ. Om du behöver hjälp med att matcha frekvensband, kontakter, kabellängder eller monteringskrav till din utrustning,kontakta ossför att diskutera din ansökan och begära en skräddarsydd antennlösning för ditt projekt.
