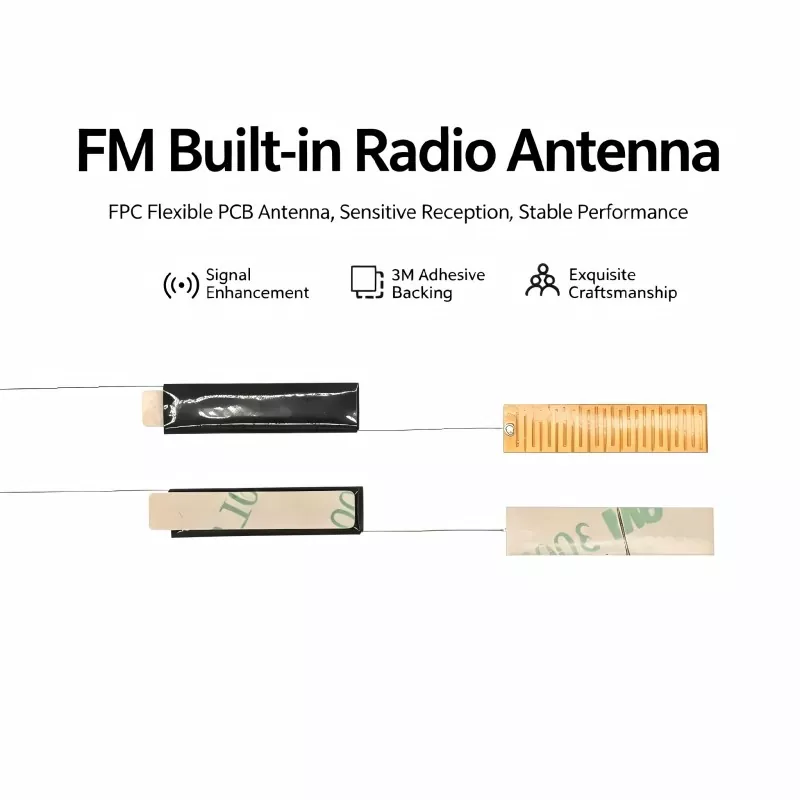

QianmuutvecklarInbyggd FM-radioantennför tillverkare som behöver pålitlig FM-mottagning i kompakta elektroniska produkter. Designad kring praktiska integreringskrav, kan denna interna antennlösning hjälpa ljudenheter att uppnå stabil radioprestanda samtidigt som den sparar installationsutrymme och bibehåller en ren exteriördesign.
FM-radio är fortfarande en viktig funktion i många billjudsystem, bärbara radioapparater, Bluetooth-högtalare, smarta ljudprodukter och hemelektronik. Men att lägga till FM-mottagning till en kompakt enhet kräver mer än att bara ansluta en antenn till mottagaren. Antenndimensioner, ferritmaterial, spollindning, installationsplats, kabeldragning och omgivande elektroniska komponenter kan alla påverka mottagningskvaliteten. En inbyggd FM-radioantenn ger tillverkarna ett kompakt alternativ till traditionella externa antenner. Den här artikeln förklarar dess arbetsprincip, designfördelar, applikationsvärde, viktiga köpöverväganden och praktiska integrationsmetoder.
Innehållsförteckning
Vad bör tillverkare veta om inbyggda FM-antenner?
Hur är en inbyggd FM-radioantenn utformad?
Varför spelar den interna antenndesignen någon roll?
Vilka produkter kan använda en inbyggd FM-antenn?
Vilka faktorer påverkar FM-mottagningens prestanda?
Vilka specifikationer ska köpare jämföra?
Hur kan ingenjörer integrera antennen i en produkt?
Vad ska du leta efter hos en FM-antennleverantör?
Vanliga frågor om inbyggd FM-radioantenn
Är en inbyggd FM-radioantenn rätt för din produkt?
Vad bör tillverkare veta om inbyggda FM-antenner?
En inbyggd FM-antenn är en intern mottagningskomponent utformad för att fånga FM-sändningssignaler utan att behöva en konventionell extern teleskopantenn. Den är installerad inuti produkthöljet och ansluten till FM-mottagarkretsen via en ledning, stift eller annat elektriskt gränssnitt.
För många kommersiella produkter erbjuder intern installation en viktig balans mellan RF-funktionalitet och industriell design. Istället för att låta en antenn sträcka sig utanför höljet kan tillverkare placera den mottagande komponenten i det tillgängliga utrymmet.
En ferritkärnkonstruktion används vanligtvis för kompakta FM-mottagningsapplikationer. Ferritmaterialet hjälper till att koncentrera magnetiskt flöde runt spolen, medan den lindade ledaren omvandlar den elektromagnetiska energin till en elektrisk signal som kan bearbetas av den mottagande kretsen.
Antennen blir därför en del av det övergripande RF-systemet snarare än ett isolerat tillbehör. Dess prestanda beror på både dess egna elektriska egenskaper och miljön där den arbetar.
Hur är en inbyggd FM-radioantenn utformad?
Utformningen av en intern FM-antenn börjar normalt med målfrekvensområdet och tillgängligt installationsutrymme. Ingenjörer bestämmer sedan lämpliga ferritdimensioner, lindningsstruktur, trådspecifikationer, anslutningsmetod och mekanisk konfiguration.
Ferritkärna
Ferritkärnan är en viktig del av den magnetiska mottagningsstrukturen. Dess materialegenskaper och fysiska dimensioner påverkar hur effektivt antennen interagerar med det omgivande elektromagnetiska fältet.
Precisionsspole
Koppartråden lindas runt ferritkärnan enligt definierade elektriska krav. Lindningskonsistens är viktig eftersom variationer kan påverka de elektriska egenskaperna hos enskilda antennenheter.
Anslutningsstruktur
Beroende på värdenheten kan antennen använda olika kabel-, stift- eller kontaktkonfigurationer. En lämplig anslutningsstruktur förenklar monteringen och minskar onödiga modifieringar av kundens PCB.
Mekanisk konfiguration
Mått måste beaktas i ett tidigt projekteringsskede. En antenn som fungerar bra elektriskt kan fortfarande vara olämplig om den inte kan passa in i det avsedda höljet eller stör andra komponenter.
Varför spelar den interna antenndesignen någon roll?
Moderna elektroniska enheter blir mindre samtidigt som de innehåller fler funktioner. Detta skapar en utmanande miljö för RF-komponenter eftersom värdefullt internt utrymme delas av batterier, PCB, högtalare, processorer, strömkretsar och mekaniska strukturer.
En korrekt designad intern antenn kan erbjuda flera praktiska fördelar:
- Utrymmesoptimering:Antennen är installerad inuti produkten istället för att det kräver externt monteringsutrymme.
- Förbättrat produktutseende:Ingen lång teleskopantenn krävs för daglig drift.
- Mekaniskt skydd:Intern placering minskar exponeringen för oavsiktlig böjning eller fysisk påverkan.
- Flexibel integration:Anpassade dimensioner kan rymma olika kapslingslayouter.
- Konsekvent montering:En definierad intern monteringsposition kan stödja standardiserad produktion.
- Applikationsmångsidighet:Samma grundläggande antennkoncept kan anpassas till olika elektroniska produkter.
Dessa fördelar är särskilt relevanta för tillverkare som vill kombinera FM-radio med moderna trådlösa och digitala funktioner i ett kompakt hölje.
Vilka produkter kan använda en inbyggd FM-antenn?
Användningsområdet är bredare än traditionella fristående radioapparater. Så länge det elektroniska systemet inkluderar en FM-mottagningsfunktion och ger en lämplig installationsmiljö, kan en intern antenn övervägas.
| Ansökan | Typiskt krav | Fördel med intern antenn |
|---|---|---|
| Bilstereo | Stabil FM-mottagning i en kompakt styrenhet | Dold installation |
| Bluetooth-högtalare | FM-funktion kombinerad med trådlöst ljud | Utrymmeseffektiv design |
| Bärbara radioapparater | Kompakt hölje och portabel drift | Reducerade externa komponenter |
| Väckarklockor | Integrerad FM-radiofunktion | Rent produktutseende |
| Smart ljudutrustning | Flera funktioner inuti ett hölje | Flexibel intern placering |
| Specialiserade mottagare | Applikationsspecifik RF-integration | Anpassningsbar konfiguration |
Vilka faktorer påverkar FM-mottagningens prestanda?
Att välja en antenn med rätt nominell frekvens är bara det första steget. Verkliga prestanda kan påverkas av flera ytterligare faktorer.
1. Installationsplats
Antennen bör placeras där den kan ta emot RF-signalen effektivt. Att installera den bredvid stora ledande komponenter eller högbruskretsar kan minska den praktiska prestandan.
2. PCB-layout
PCB:n kan påverka antennens elektromagnetiska miljö. Ingenjörer bör överväga avståndet mellan antennen och processorerna, växlande strömförsörjning, höghastighetsgränssnitt och andra potentiella störningskällor.
3. Kapslingsmaterial
Plast och icke-ledande höljen ger i allmänhet en annan RF-miljö än metallkapslingar. Det slutliga huset bör därför ingå i prototypprovning.
4. Kabeldragning
Antennkabeln ska dras försiktigt och hållas borta från onödiga källor till elektriskt brus. Konsekvent kabeldragning kan också bidra till att upprätthålla repeterbar produktionsprestanda.
5. Mottagarens känslighet
En antenn kan inte kompensera för varje begränsning i den mottagande kretsen. Antennens egenskaper och mottagarens prestanda bör utvärderas tillsammans under produktutvecklingen.
Vilka specifikationer ska köpare jämföra?
När de köper en FM-antenn bör inköpsteam skapa ett tekniskt specifikationsblad innan de begär offerter. Detta gör leverantörsjämförelsen mer meningsfull och minskar risken för att välja en komponent enbart baserat på pris.
| Specifikation | Rekommenderad utvärdering | Köpvikt |
|---|---|---|
| Frekvensintervall | Bekräfta kompatibilitet med det önskade FM-bandet | Grundläggande |
| Ferritmaterial | Utvärdera material och konsekvens | Hög |
| Spolelindning | Kontrollera lindningsnoggrannheten och repeterbarheten | Hög |
| Mått | Matcha det tillgängliga interna utrymmet | Grundläggande |
| Ledningslängd | Bekräfta PCB och monteringskrav | Medium |
| Anslutning | Verifiera elektrisk och mekanisk kompatibilitet | Hög |
| Temperaturområde | Matcha driftsmiljön | Medium till Hög |
| Anpassning | Bestäm om OEM-specifikationer stöds | Hög |
För volymproduktion bör köpare också överväga provgodkännandeförfaranden, inkommande inspektion, produktionskonsistens, förpackning, ledtid och teknisk support.
Hur kan ingenjörer integrera antennen i en produkt?
En framgångsrik antennintegreringsprocess bör påbörjas innan den slutliga kapslingen fryses. Tidig samordning mellan antennleverantören, PCB-ingenjören, maskiningenjören och produkttillverkaren kan förhindra dyra omkonstruktioner.
- Definiera RF-kravet:Upprätta mål FM-frekvensområdet och mottagararkitekturen.
- Reservera installationsutrymme:Identifiera en antennplats innan du slutför den mekaniska layouten.
- Tillhandahåll ritningar:Dela tillgängliga dimensioner och anslutningskrav med antenntillverkaren.
- Utveckla prover:Utvärdera skräddarsydda antennprototyper i den avsedda produkten.
- Testa hela monteringen:Mät mottagning under realistiska driftsförhållanden.
- Slutför produktionsspecifikationer:Låsdimensioner, lindningsparametrar, kablar, kontakter och inspektionskriterier.
Prototyptestning är särskilt viktig eftersom antennprestanda uppmätt utanför produkten kanske inte representerar prestanda efter att antennen har installerats inuti det slutliga höljet.
Vad ska du leta efter hos en FM-antennleverantör?
En lämplig leverantör bör kunna tillhandahålla mer än en katalogkomponent. För OEM- och ODM-projekt kan teknisk kommunikation och anpassningsförmåga vara lika viktig som den grundläggande antennspecifikationen.
När du utvärderar en antenntillverkare eller leverantör i Kina, överväg följande:
- Erfarenhet av att producera FM och andra RF-antennkomponenter.
- Möjlighet att anpassa ferritkärnans dimensioner och lindningsstrukturer.
- Stabil kontroll av spollindning och komponentmontering.
- Möjlighet att anpassa kablar, stift och kontakter.
- Provutveckling före massproduktion.
- Tydliga tekniska ritningar och produktspecifikationer.
- Kvalitetskontrollprocedurer för produktionspartier.
- Responsiv kommunikation under produktutveckling.
Qianmu fokuserar på antennutveckling och tillverkning för olika elektroniska applikationer. Dess skräddarsydda tillvägagångssätt tillåter kunder att diskutera frekvenskrav, installationsdimensioner, anslutningsmetoder och andra projektspecifika parametrar innan de slutför en produktionslösning.
Vanliga frågor om inbyggd FM-radioantenn
Kan en inbyggd FM-radioantenn ersätta en extern teleskopantenn?
För många kompakta elektroniska produkter kan en intern antenn användas istället för en traditionell teleskopantenn. Det slutliga valet beror dock på mottagarens design, produktstruktur, tillgängligt installationsutrymme och nödvändig mottagningsprestanda.
Vilket FM-frekvensområde stöds normalt?
Många kommersiella FM-radioapplikationer fungerar inom området 88–108 MHz. Den exakta antenndesignen bör anpassas till det erforderliga frekvensområdet och mottagningskretsen.
Kan antennen anpassas för ett litet hölje?
Ja. Anpassning kan adressera ferritdimensioner, spolstruktur, ledningslängd, terminalkonfiguration och andra mekaniska krav. Prototyptestning rekommenderas när installationsutrymmet är mycket begränsat.
Påverkar antennplaceringen radiomottagningen?
Ja. Placering kan ha en betydande effekt. Närliggande metallkomponenter, strömkretsar, processorer, PCB-spår, batterier och kablar kan förändra den elektromagnetiska miljön runt antennen.
Ska en antenn testas inuti den färdiga produkten?
Ja. Att testa antennen inuti själva höljet ger mer realistisk information om slutlig mottagningsprestanda än att testa antennen som en oberoende komponent.
Varför välja en skräddarsydd antenn istället för en standardmodell?
En skräddarsydd modell kan utformas kring produktens specifika dimensioner, mottagargränssnitt, installationsplats och mekaniska begränsningar. Detta kan underlätta integrationen och minska behovet av strukturella förändringar.
Är en inbyggd FM-radioantenn rätt för din produkt?
För moderna elektroniska produkter där utrymme, utseende, tillförlitlighet och RF-funktionalitet måste samexistera, kan en inbyggd antenn utgöra ett praktiskt alternativ till konventionella externa konstruktioner. Dess framgång beror på den kompletta konstruktionsprocessen, inklusive ferritval, spollindning, frekvenskrav, PCB-design, installationsposition, kapslingsstruktur och slutprodukttestning.
Qianmu tillhandahåller skräddarsydda lösningar för inbyggd FM-radioantenn för tillverkare som utvecklar ljudutrustning, bilelektronik, bärbara radioapparater, Bluetooth-högtalare och andra FM-aktiverade enheter. Om du har ett specifikt frekvensområde, kapslingsstorlek, kabelkrav eller mottagargränssnitt,kontakta ossatt diskutera ditt projekt och utveckla en antennkonfiguration som passar dina produktkrav.
