NB-IoT-antenn

Det finns tre huvudtyper av IoT-antenner tillgängliga på marknaden: inbyggda patchantenner, fordonsmonterade sugkoppsantenner och skruvmonterade externa vattentäta antenner.

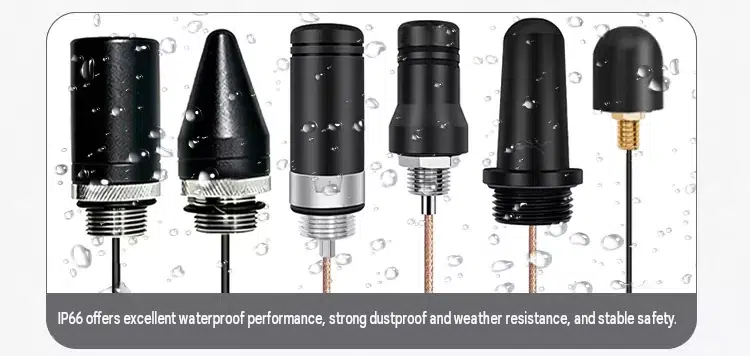

NB-IoT-antennen som visas i den här artikeln tillhör kategorin skruvmonterade vattentäta utomhusantenner. Den är speciellt utformad för industriella elektriska styrskåp, integrerade utrustningslådor utomhus och kommunala IoT-terminaler.

Qianmu Communications externa NB-antenn för kabinettet stöder fullbands NB-IoT från 700MHz till 960MHz och är kompatibel med smalbandsnätverk hos de tre stora operatörerna: China Mobile, China Unicom och China Telecom. Den finns tillgänglig med två vanliga skruvstorlekar, M12 och M16, som matchar installationshålstandarderna för de flesta inhemska och importerade industriskåp.

Vad är en extern antenn för NB-IoT-skåp

En extern NB-IoT-kabinettantenn är en skruvmonterad vattentät RF-antenn designad för industriell IoT-utrustning. Den installeras externt på utrustningsskåp för att ge stabil trådlös signalöverföring för NB-IoT-terminaler i utomhus- och industrimiljöer.

Arbetsprincip

Många kunder tror felaktigt att en antenn bara är en metalloscillator och att det vattentäta höljet inte har någon inverkan på signalens prestanda. Faktum är att den strukturella utformningen av NB-IoT-skåpets externa antenn direkt påverkar stabiliteten för långdistanskommunikation utomhus. Arbetsprestandan kan testas och verifieras genom vektornätverksanalysatorer och skärmade ekofria kammare.

1. Lågfrekvent oscillatorresonansstruktur

NB-IoT opererar i 700–960MHz lågfrekvent kommunikationsband, som har längre våglängder och högre krav på oscillatorlängd och jordmatchning. Antennen använder segmenterade kopparstrålande element inuti, som exakt matchar smalbandig lågfrekvent resonans och undviker resonansoffset och stående vågökning som finns i vanliga korta antenner.

2. Skåpsisolerad strålningsstruktur

Antennen monteras utanför skåpet. Metallskruven används för fixering och jordkoppling, medan oscillatorn håller ett säkert isoleringsavstånd från skåpplåten. Detta undviker skärmning och absorption av RF-signaler som orsakas av metallhöljet.

För samma specifikation kan en inbyggd antenn installerad inuti ett metallskåp uppleva 6–9dB dämpning, medan den externa NB-IoT-antennen har en total dämpning på endast 1–2dB.

3. Flerlagers tätad vattentät struktur

Antennen har en bakre vattentät silikonpackning, gängad vattentät gummiring och formsprutad utledningsstruktur för att ge tre lager skydd. Regnvatten och kondens kan inte komma in i skåpet längs kabeln. 50Ω koaxialkabeln upprätthåller stabil RF-signalöverföring och förhindrar impedansdrift orsakad av utomhustemperaturförändringar.

4. Brusdämpande struktur

Antennbasen lägger till en jordkopplingsring för att filtrera elektromagnetiskt brus som genereras av strömförsörjning, PLC:er och reläer inuti skåpet, minska brusnivåerna och förbättra framgångsfrekvensen för IoT-terminalbasstationsåtkomst.

Kompatibel utrustning

NB-IoT-antennen är designad för IoT-terminaler som kräver metallskåpskydd och långvarig utomhusdrift. Den är lämplig för civila, kommersiella och industriella enheter:

1. Smart fjärröverföring vattenmätare skåp

Kommunal vatten- och gasutrustning, gasuppsamlingslådor, rörledningstryckövervakning och kontrollskåp och utrustning för övervakning av vattenkvalitet online.

2. Smart kraft och industriell kontrollutrustning

Eluppsamlingsskåp utomhus, övervakningsterminaler för lågspänningsdistribution, integrerade styrskåp för lagring av solenergi och elmätare.

3. Säkerhetsutrustning för Smart City

Lådor för övervakning av vägdamm, miljö- och väderövervakningsstationer, kontrollskåp för parkeringsbarriärer och smarta kontroller för gatlyktor för utomhusbruk.

4. Terminaler för industriell automation

Kontrollboxar för datainsamling i verkstaden, lagerlogistikpositioneringsterminaler och trådlösa larmskåp för utrustningsfel.

5. Jordbruks IoT-utrustning

Fältskåp för jordövervakning, kontrollskåp för vattenbruksvattenkvalitet och integrerad övervakningsutrustning för växthusmiljö.

Detaljerad tabell över tekniska parametrar

Vanliga frågor och svar

F1: Kan kabellängden och kontakten på den externa NB-IoT-antennen ändras?

A: Ja. Standardmodellerna stöder koaxialkabellängder från 1,5 m till 10 m. Kontaktdon som SMA, IPEX och N kan bytas ut efter behov. Bulkbeställningar stöder även anpassade skalfärger och LOGO silkscreentryck.

F2: Är denna utomhus NB-antenn kompatibel med China Mobile, China Unicom och China Telecom NB-kort samtidigt?

A: Ja. Antennen täcker hela 700–960MHz NB-IoT-frekvensbandet och är kompatibel med de tre stora operatörernas NB-nätverk. Det finns inget behov av att köpa separata versioner för olika frekvensband.

F3: Kommer trådböjning att påverka antennsignalen när skåpets inre utrymme är begränsat?

S: Kabeln kan böjas försiktigt med stor böjningsradie, men 90-graders böjning och upprepad vikning bör undvikas. Under installationen, håll kabeln så rak som möjligt och borta från störningskällor som strömförsörjning och frekvensomvandlare för att förhindra betydande signaldämpning.

F4: Är antennens metallmutter benägen att rosta under långvarig användning i kustnära saltspraymiljöer?

S: Nej. Antennlåsmuttern är gjord av passiverad rostskyddande aluminiumlegering och har klarat ett 48-timmars saltspraytest. Det är inte benäget att rosta eller fastna vid långvarig utomhusanvändning i kustområden. För mycket korrosiva miljöer kan ingenjörer konsulteras för skräddarsydda rostskyddslösningar.
