FPC vs. PCB-antenner: nyckelskillnader för kompakta elektroniska enheter

Att välja en antenn för en kompakt elektronisk enhet innebär mer än att hitta en komponent som passar det tillgängliga utrymmet. Antennen måste fungera med enhetens PCB-layout, hölje, driftsfrekvens och omgivande komponenter.

FPC-antenner och PCB-antenner är två alternativ för inbyggda trådlösa konstruktioner. Båda kan användas i kompakt elektronik, men de skiljer sig åt i konstruktion, installationskrav och hur de passar in i tillverkningsprocessen.

För ingenjörer som utvecklar IoT-enheter, surfplattor, bärbar elektronik och trådlösa terminaler kan en förståelse av dessa skillnader tidigt hjälpa till att undvika onödiga designändringar under prototypframställning.

Vad är en FPC-antenn?

En FPC-antenn använder ett ledande mönster på ett flexibelt tryckt kretssubstrat. Dess tunna struktur gör att den kan installeras i lämpliga smala utrymmen eller längs vissa krökta ytor inuti en elektronisk kapsling.

Detta kan vara användbart när huvudkretskortet inte ger tillräckligt med lämpligt utrymme för antennen eller när enhetens hölje kräver en annan monteringsposition.

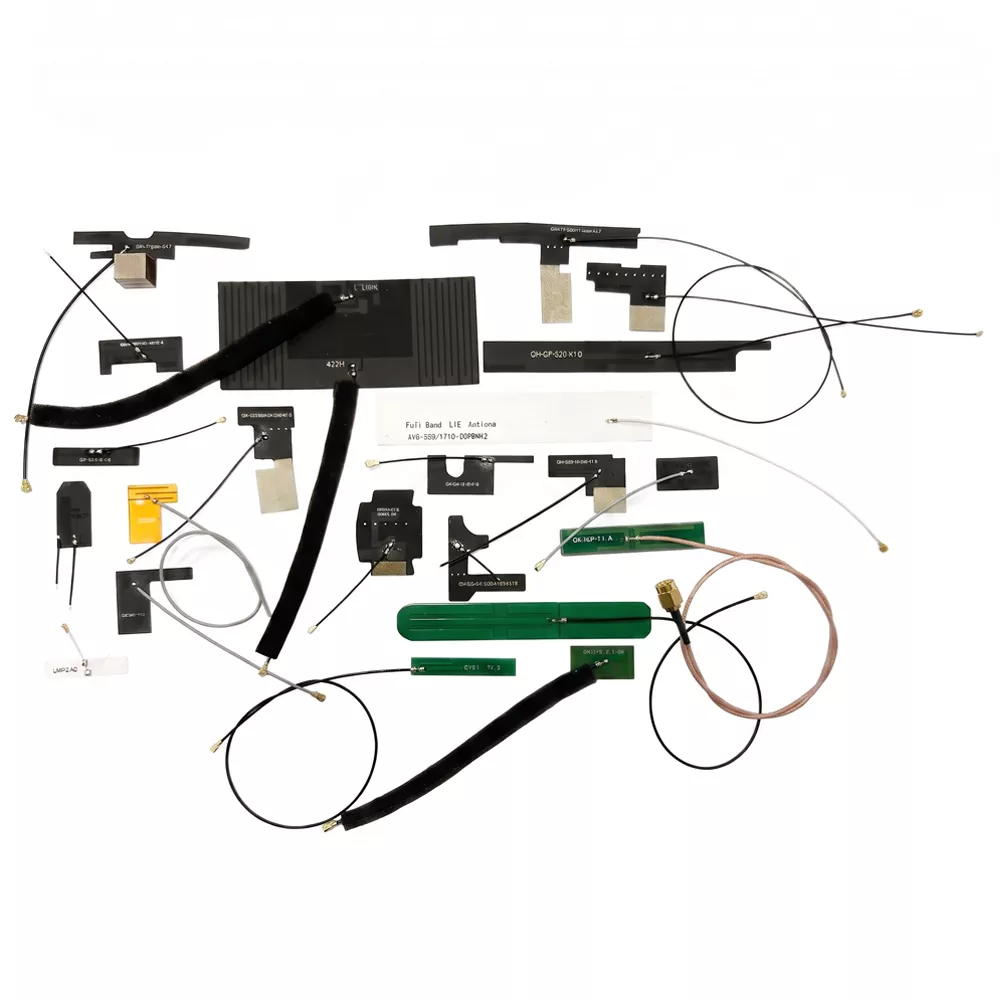

Typiska applikationer inkluderar bärbar elektronik, handhållna terminaler, bärbara enheter och kompakt IoT-utrustning. DeFPC-antennområdefrån Qianmu täcker inbyggda antennlösningar för olika trådlösa applikationer, med specifikationer valda enligt enhetskrav.

Vid utvärdering av en FPC-antenn bör ingenjörer kontrollera dess dimensioner, driftsfrekvens, kabel- och anslutningsalternativ, monteringsmetod och avstånd från närliggande metallkomponenter.

Vad är en PCB-antenn?

En PCB-antenn bildas av ett ledande mönster på ett kretskort. Beroende på design kan den integreras i huvudkretskortet eller placeras på ett dedikerat kort.

Detta tillvägagångssätt kan minska behovet av en separat antennkomponent när kretskortet har tillräckligt med utrymme för det strålande elementet och dess erforderliga spelrum. Det övervägs ofta för trådlösa moduler, IoT-kontroller, smart hemutrustning och andra produkter med en relativt stabil kortlayout.

Men en PCB-antenn är inte automatiskt det billigare eller bättre presterande alternativet. Dess resultat beror på antenngeometri, jordplan, kortmaterial, närliggande komponenter och slutlig kapsling.

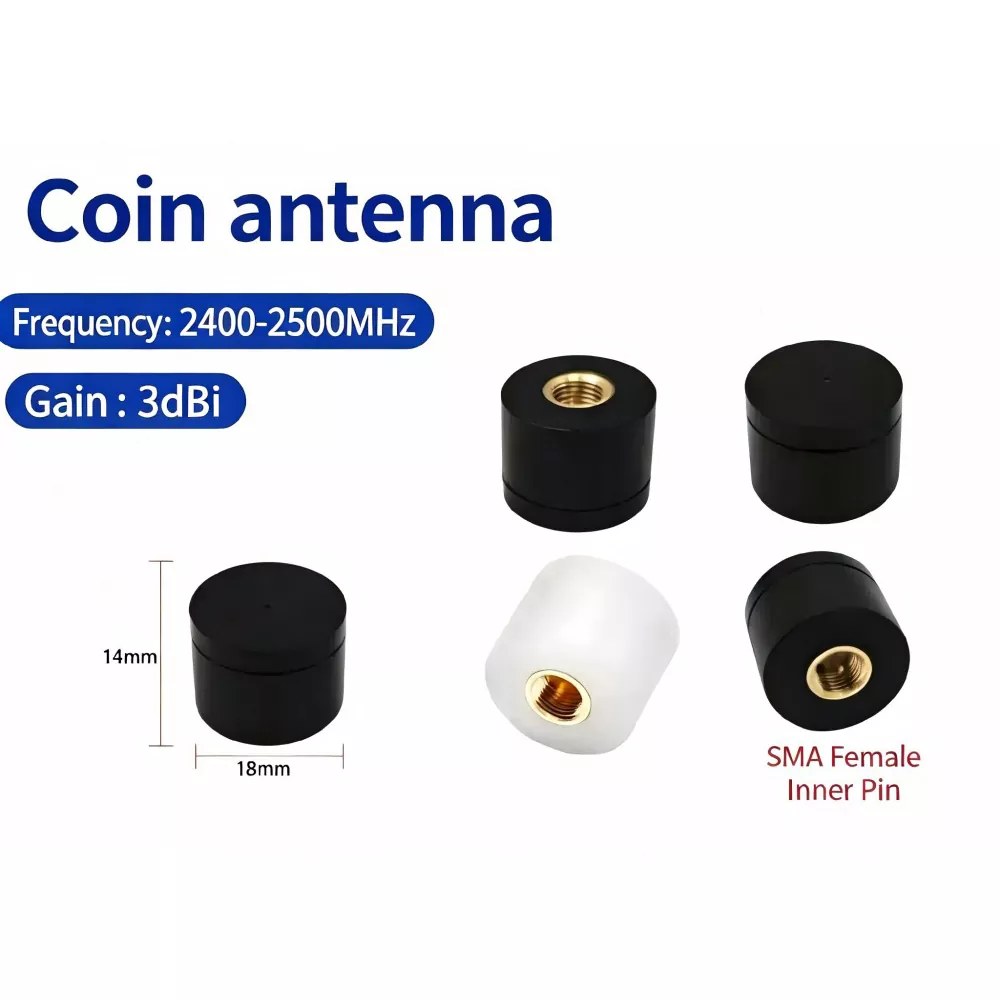

Qianmusinbyggda antennlösningarinkluderar både FPC-baserade och PCB-integrerade metoder för olika enhetsstrukturer.

FPC-antenn vs. PCB-antenn: nyckelskillnader

Den praktiska skillnaden är hur varje antenn passar in i produkten. En FPC-antenn ger mer frihet i placeringen, medan en PCB-antenn kan förenkla integrationen när kretskortet har designats runt den.

Ingen av typerna garanterar bättre trådlös prestanda utan testning i den avsedda enheten.

1. Installationsutrymme och mekanisk design

Tillgängligt utrymme är ofta den första faktorn att bedöma.

En FPC-antenn kan placeras längs en höljesvägg eller inom ett smalt inre område, förutsatt att antennens böjgränser, monteringsförhållanden och elektriska krav respekteras. Detta kan vara användbart på enheter där batteriet, skärmen och moderkortet upptar det mesta av det tillgängliga utrymmet.

En PCB-antenn behöver ett lämpligt område på kretskortet. Dess layout måste ta hänsyn till det strålande elementet, jordplanet och spelet från andra komponenter.

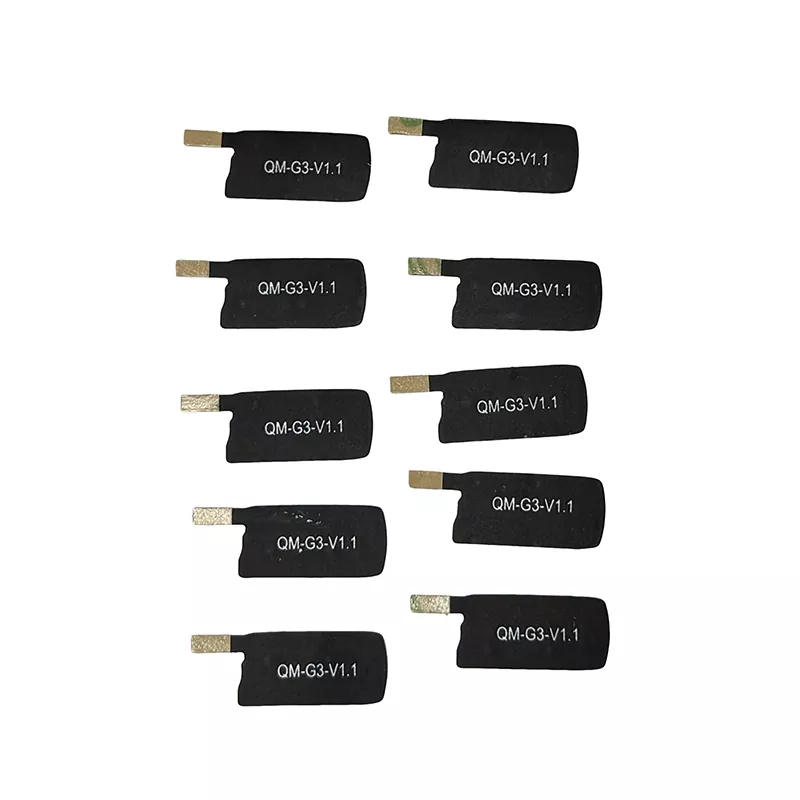

Till exempel kan en surfplatta med en tätt packad intern layout dra nytta av att utvärdera en flexibel antenn som kan placeras bort från trånga områden. QianmusUltratunn FPC Tablet Antennär en relevant produkt att granska när man bedömer denna typ av integration.

Det slutliga valet bör baseras på den kompletta mekaniska designen snarare än antennens dimensioner enbart.

2. RF-prestanda och signalstabilitet

En flexibel antenn ger inte automatiskt starkare mottagning, och en PCB-integrerad antenn är inte nödvändigtvis mer stabil.

Prestanda beror på driftsfrekvens, antenngeometri, impedansmatchning, jordreferens, höljesmaterial och omgivande komponenter. Batterier, metallfästen, bildskärmar och kablar kan alla påverka den installerade antennen.

Innan du väljer en antenn bör ingenjörer bekräfta följande parametrar:

• Driftsfrekvens och erforderlig bandbredd

• Impedans och VSWR

• Förstärkning och strålningsmönster

• Markplan och antennfrigång

• Krav på anslutnings- och matningskabel

• Prestanda i färdig kapsling

För kompakta trådlösa enheter är det särskilt viktigt att testa antennen i den faktiska installationspositionen. Resultat som erhålls från en fristående antenn kanske inte representerar dess prestanda efter att antennen har monterats i slutprodukten.

3. Tillverkningskostnad och montering

Den totala kostnaden beror på enhetens kompletta design, inte bara antennpriset.

En PCB-antenn kan minska separata komponenter och monteringssteg när den passar en befintlig kortlayout. Men om konstruktionen kräver ändringar av kretskortets dimensioner, routing eller komponentplacering, kan dessa ändringar öka utvecklingsarbetet.

En FPC-antenn är en separat komponent och kan kräva ytterligare fixeringsmaterial, en kabel eller en kontakt. Det kan ändå vara mer praktiskt när det undviker en större omformning av PCB eller hölje.

För OEM-projekt, jämför följande kostnader:

• Antenntillverkning

• PCB- och kapslingsmodifieringar

• Kablar, kontakter och monteringsmaterial

• Montering och besiktning

• Prototyptestning och RF-inställning

• Produktionsvolym och förväntad efterfrågan

Att begära offerter baserat på samma tekniska krav ger en mer användbar jämförelse än att bedöma de två teknologierna efter deras grundläggande komponentpriser.

4. Vilken antenn är lämplig för din applikation?

Lämplig design beror på enhetens fysiska struktur och trådlösa krav.

Bärbara och bärbara enheter:En FPC-antenn kan vara värd att utvärdera när höljet är krökt eller den interna layouten lämnar begränsat utrymme för en stel antennstruktur.

Smarta hem och IoT-produkter:Båda alternativen kan vara lämpliga. Beslutet beror på den trådlösa standarden, kortets layout, kapsling och monteringsprocessen.

Industriell trådlös utrustning:En PCB-antenn kan fungera bra när kortets layout är fixerad och tillräckligt med utrymme finns tillgängligt. En FPC-antenn kan vara användbar när monteringsutrymmet är begränsat.

Surfplattor och handterminaler:En flexibel antenn kan ge ytterligare positioneringsmöjligheter, särskilt när den interna strukturen är trång. Det slutliga valet kräver fortfarande RF-validering.

Qianmusproduktsortimentinkluderar interna och externa antennkategorier för olika trådlösa applikationer. Att granska de tillgängliga produktstrukturerna tillsammans med enhetsritningarna kan hjälpa till att begränsa de lämpliga alternativen.

5. Vilken information behövs för en anpassad antenn?

Innan du begär en offert eller prototyp, förbered nyckeldetaljerna för den avsedda applikationen:

1. Frekvensband:Ange nödvändiga driftsfrekvenser och trådlösa standarder.

2. Tillgängliga mått:Ange maximal antennstorlek och tillgängligt installationsområde.

3. Enhetsstruktur:Dela PCB-ritningar, kapslingsmått och positionerna för närliggande metallkomponenter eller batterier.

4. RF krav:Identifiera målimpedans, bandbredd, VSWR, förstärkning och andra tillämpliga prestandakriterier.

5. Anslutningsmetod:Bekräfta om designen behöver en direkt PCB-anslutning, koaxialkabel, IPEX-kontakt eller annat gränssnitt.

6. Testkrav:Ange eventuella nödvändiga RF-mätningar eller validering på produktnivå.

7. Produktionsplan:Ange prototypkvantitet, förväntad ordervolym och utvecklingsschema.

Dessa detaljer hjälper till att avgöra om en FPC-antenn, PCB-antenn eller annan inbyggd antennstruktur är lämplig för projektet.

Vanliga frågor

Är en FPC-antenn bättre än en PCB-antenn?

Inte i varje applikation. FPC-antenner ger större flexibilitet i fysisk placering, medan PCB-antenner kan förenkla integrationen när kortets layout ger tillräckligt med utrymme. Rätt val beror på enhetens struktur och RF-krav.

Kan FPC- och PCB-antenner stödja Wi-Fi och Bluetooth?

Ja. Båda kan designas för Wi-Fi och Bluetooth-applikationer, inklusive 2,4 GHz-produkter. Kompatibiliteten beror på antenndesign, bandbredd, matchning och installationsförhållanden.

Kostar en PCB-antenn alltid mindre?

Nej. En PCB-antenn kan minska separata komponenter och monteringsarbete, men PCB-omkonstruktioner kan öka utvecklingskostnaderna. En FPC-antenn kan vara mer ekonomisk när den undviker stora förändringar på moderkortet eller höljet.

Vad påverkar prestandan hos en inbyggd antenn?

Driftsfrekvens, antenngeometri, jordplan, impedansmatchning, höljesmaterial och närliggande komponenter kan alla påverka prestandan. Det är viktigt att testa den färdiga enheten.

Kan Qianmu tillhandahålla en anpassad FPC-antenn?

Qianmus FPC-antennsida beskriver tillgängliga anpassningsalternativ, inklusive dimensioner, frekvens, kontakter, kablar och installationsmetoder. De slutliga specifikationerna bör bekräftas mot projektets RF och mekaniska krav.

Att välja mellan FPC- och PCB-antenner

Beslutet mellan en FPC-antenn och en PCB-antenn bör börja med enhetens layout, driftsfrekvens och nödvändig trådlös prestanda. Installationsflexibilitet, monteringssteg och total utvecklingskostnad bör sedan bedömas tillsammans.

För kompakta elektroniska produkter kan en tidigt bekräfta antennpositionen och testa designen i dess avsedda kapsling minska förändringar som kan undvikas senare i utvecklingen.

För att utvärdera ett lämpligt alternativ, granska Qianmus FPC-antennlösningar och andra inbyggda antennalternativ tillsammans med dina enhetskrav.
