GPS extern antenn

GPS extern antenn är en fristående radiofrekvenskomponent speciellt designad för att ta emot svaga RF-signaler från Global Navigation Satellite Systems (GNSS), inklusive GPS, Beidou, GLONASS, Galileo och andra satellitsystem. Till skillnad från inbyggda antenner är den separerad från huvudenheten via en koaxialkabel. Denna design övervinner de fysiska avskärmningsbegränsningarna hos utrustningskapslingar, vilket gör att antennen kan installeras i öppna utomhusområden eller på fordonstak för ett optimalt synfält (FOV) för satelliter.

Hur fungerar det?

 RF-signalerna som sänds av GPS-satelliter är extremt svaga när de når marken (vanligtvis från -125 dBm till -160 dBm). Högkvalitativ extern GPS-antenn säkerställer effektiv signalfångst genom följande mekanism:

1. Höger cirkulär polarisation (RHCP) matchning

Antennen har en speciell microstrip patch-design som perfekt matchar de högra cirkulära polarisationsegenskaperna för satellitsignaler, och eliminerar därigenom signaldämpning orsakad av förändringar i enhetens orientering.

2. LNA-lågbrusförstärkare

Inbyggd högpresterande LNA (lågbrusförstärkare) som förstärker svaga signaler samtidigt som den bibehåller en extremt låg brussiffra (vanligtvis <2 dB) och kompenserar för insättningsförluster som uppstår under mataröverföring.

3. Anti-multipath interferens design

Genom att optimera jordplanet och chokespolens struktur dämpas låghöjdsstörningssignaler som reflekteras från byggnader eller marken effektivt.

Kärnförsäljningsargument

Som ett företag djupt rotat i RF-området, Kina välkänd antenntillverkare, har vår produkt visat betydande fördelar i faktiska tester:

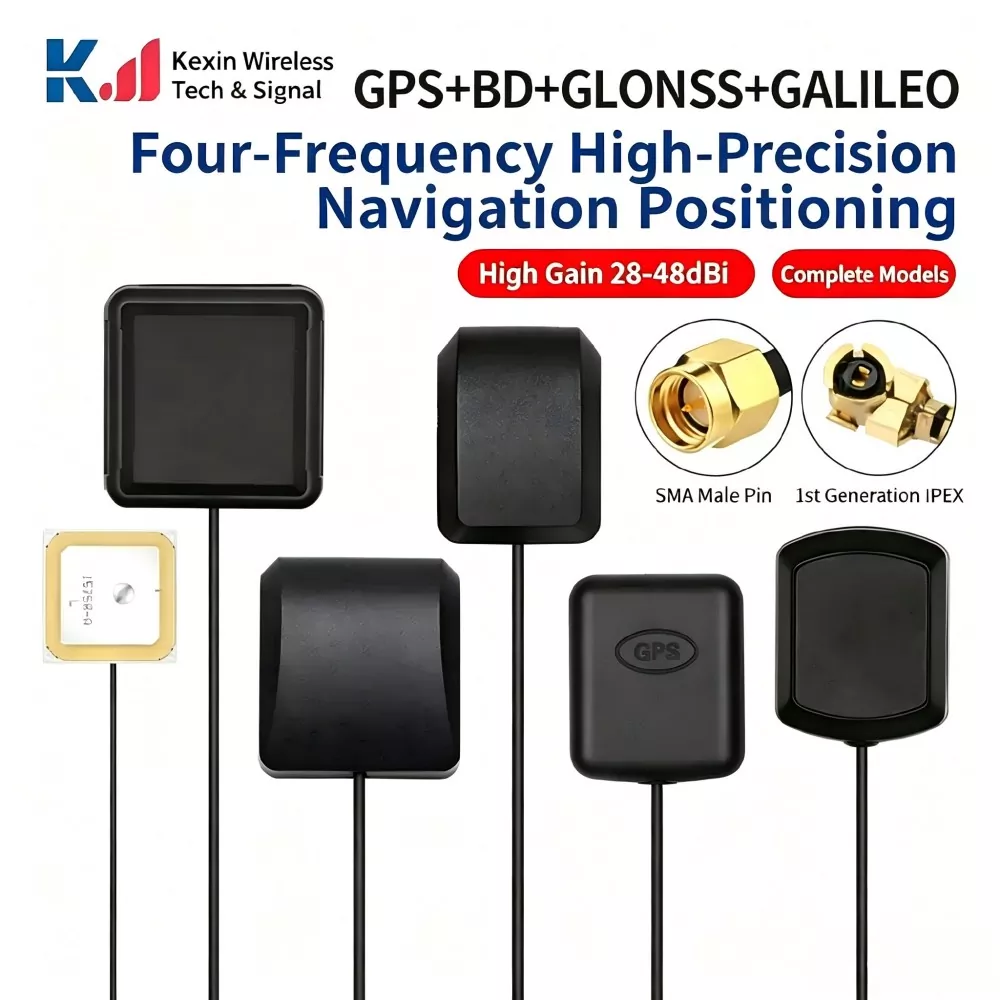

• Multisystemkompatibilitet över hela frekvensbandet

Stöder fullfrekvensbanden L1/L2/L5/L6 och L-Band, integreras sömlöst med system som GPS, BeiDou och Galileo för att möta RTK-positioneringskrav med hög precision.

• Enastående anti-interferenskapacitet

Uppmätta data visar att även i komplexa urbana raviner eller nära högspänningstorn förblir undertryckningsförmågan utanför bandet utmärkt, vilket effektivt minskar risken för att systemet låser sig.

• Industriell skyddsstandard

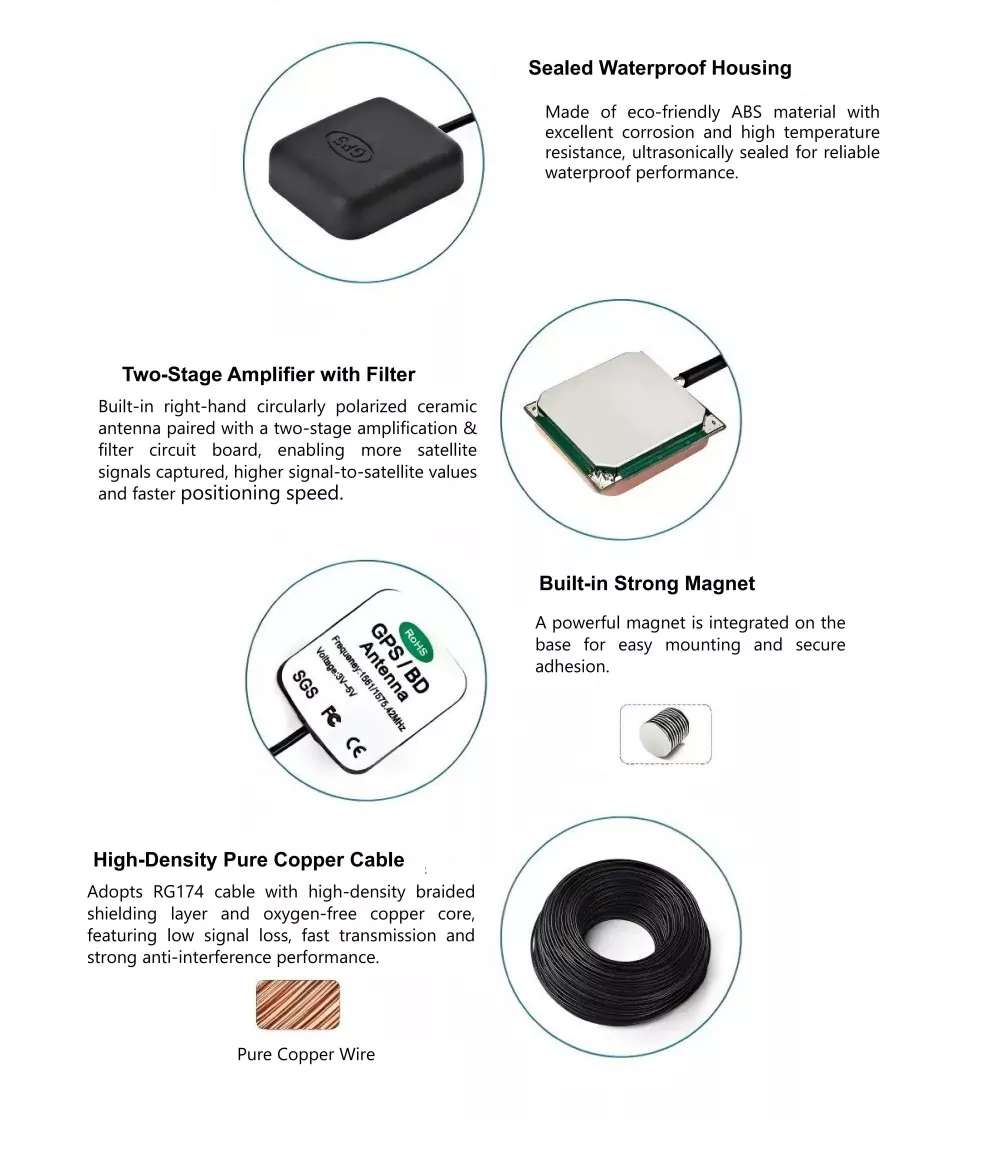

Den har ultraljudsinkapsling och en dubbel vattentät design, som uppnår en IP67-klassificering och bibehåller stabil prestanda även i extrema miljöer från -40 ℃ till +85 ℃.

• Flexibla kundanpassade tjänster

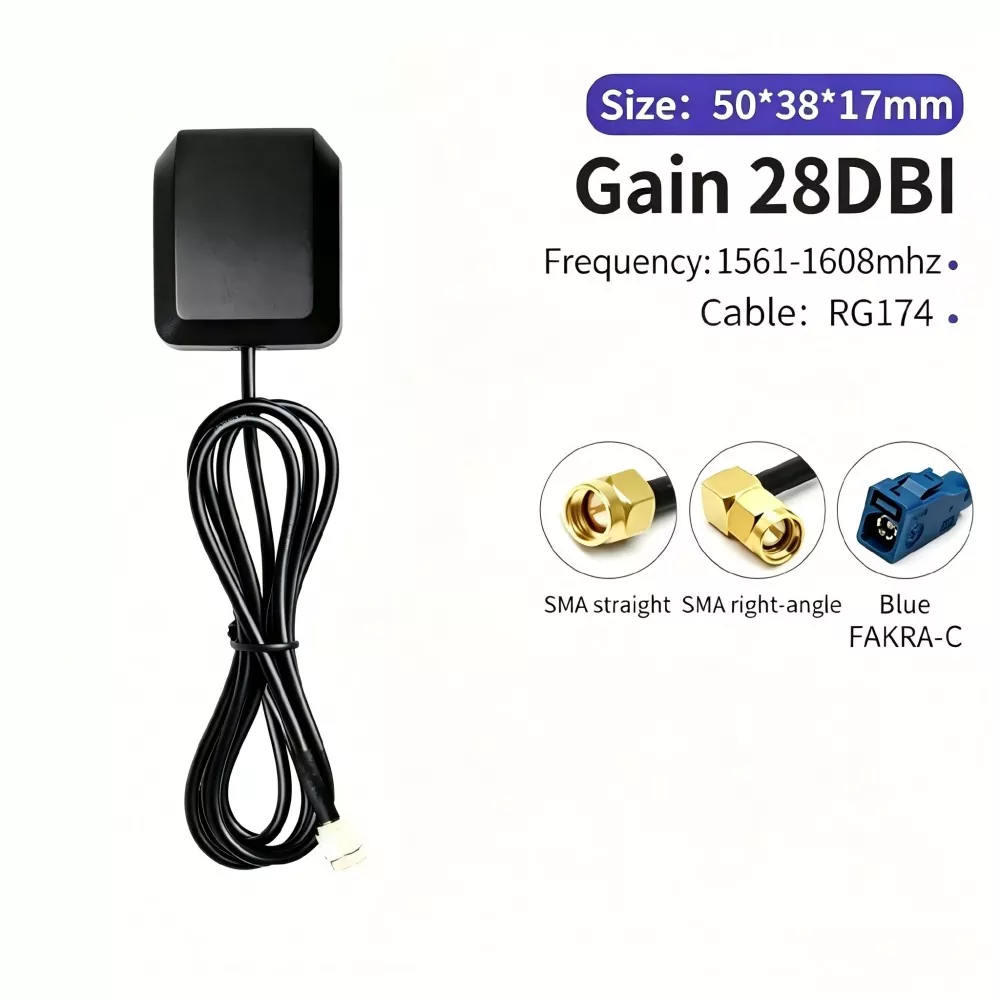

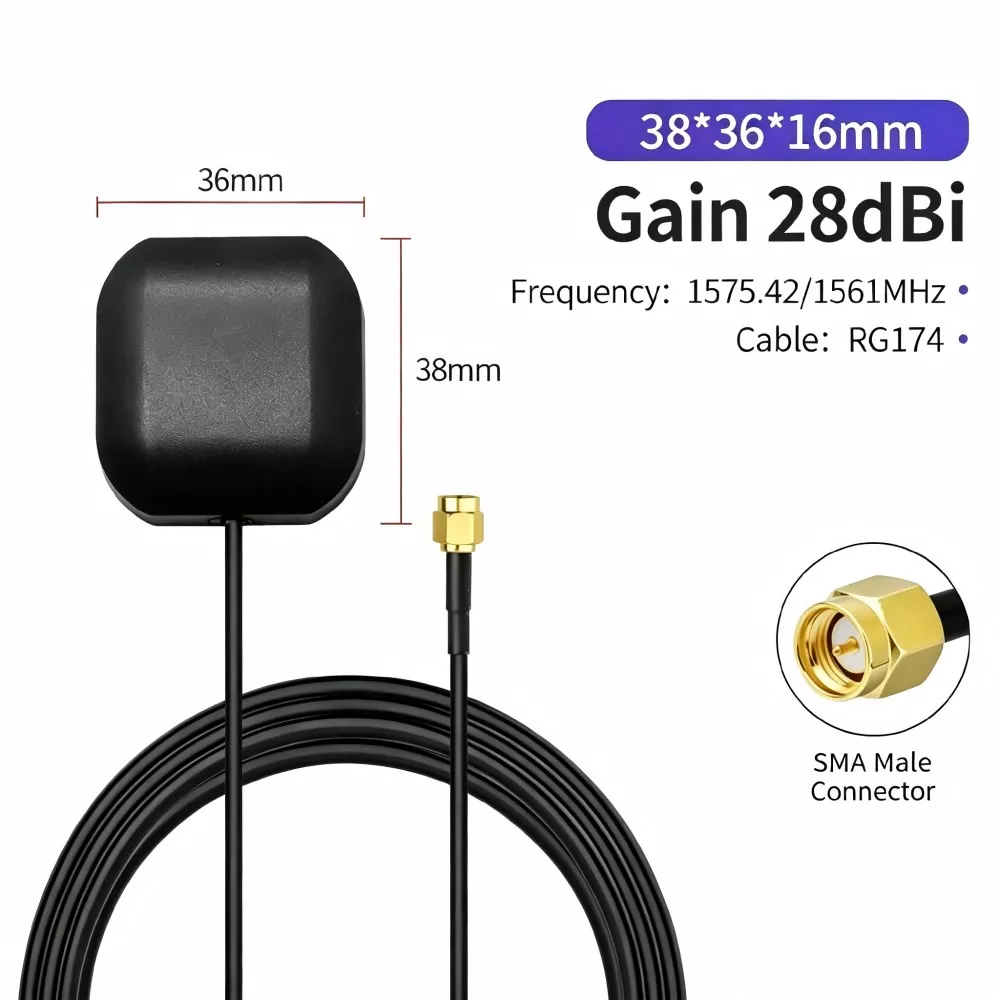

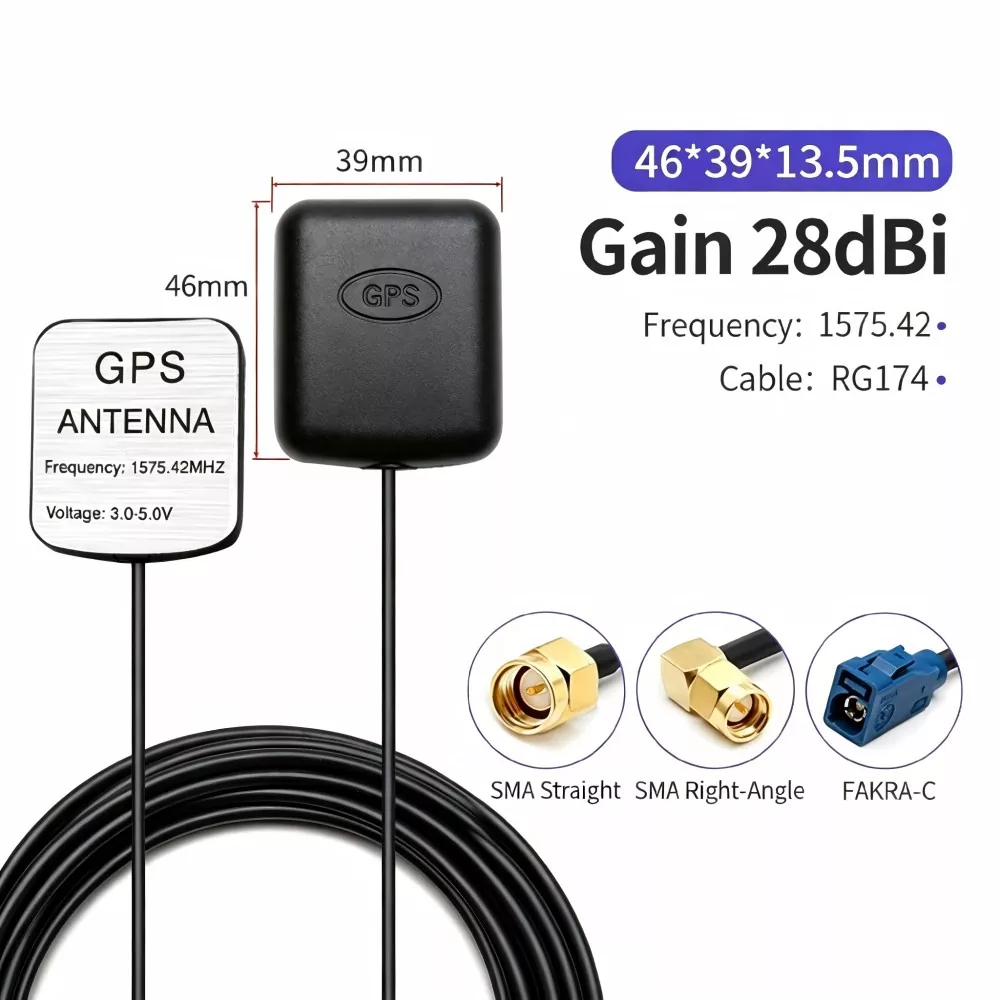

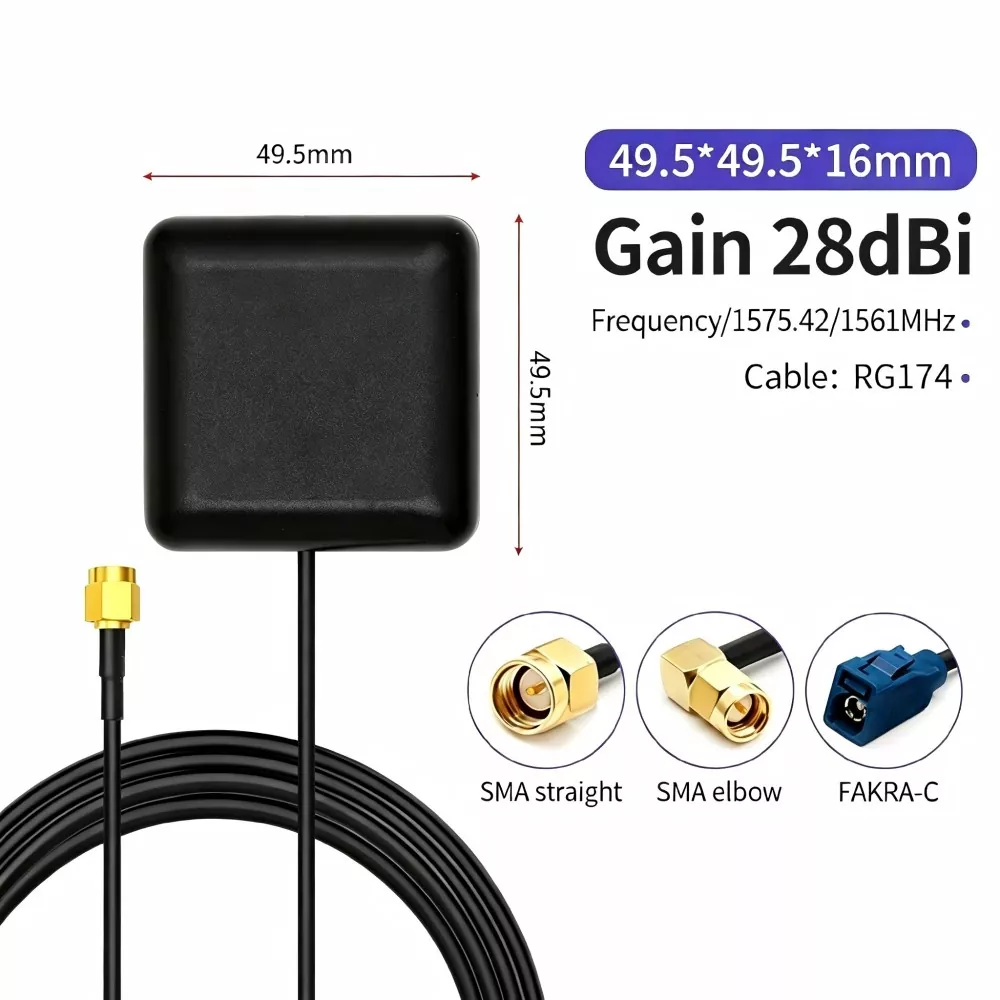

Stöder anpassning av olika gränssnitt som SMA och TNC; kabellängd och magnetisk/skruvmontagemetoder kan båda justeras efter behov.

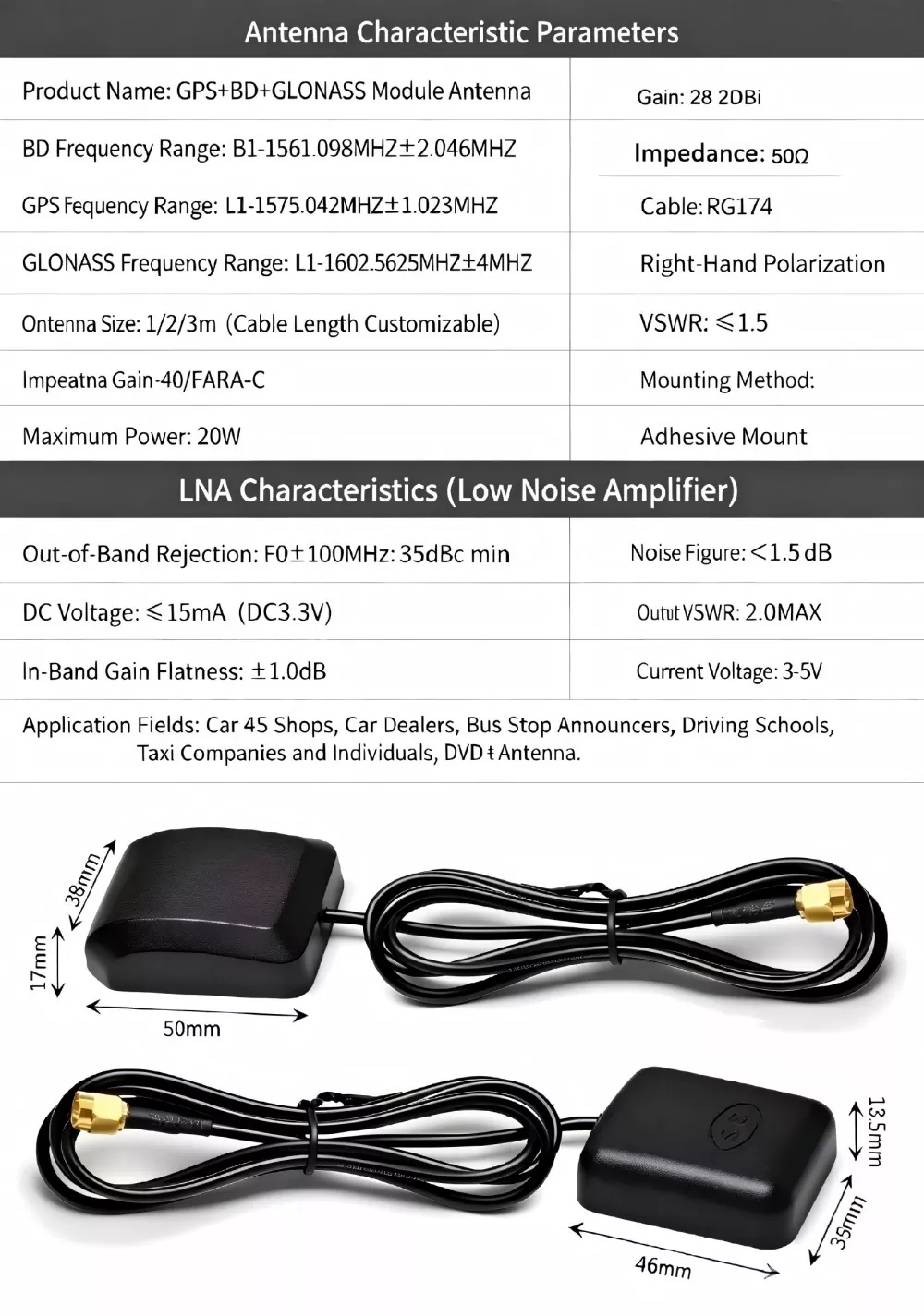

Tekniska specifikationer

Vilka enheter är kompatibla?

Vår externa GPS-antenn används ofta inom följande områden:

1. Smart Connected Vehicles och ADAS

Den är installerad på fordonstaket och penetrerar bilens anti-explosionsfilm för att ge positionering på centimeternivå för autonom körning och vagnparkshanteringssystem.

2. Precisionsjordbruk och drönare

Monterad på toppen av jordbruksdrönare eller jordbruksmaskiner, har den starkt motstånd mot elektromagnetisk interferens, vilket säkerställer exakt automatisk kryssning och exakt bekämpningsmedelssprutning.

3. Geodetisk mätning och basstations tidssynkronisering

Som en kärnkomponent i basstationer eller RTK-mottagare säkerställer det stabila fascentrumfelet (±2 mm) mätnoggrannhet på millimeternivå.

4. Sjö- och fartygsnavigering

Saltspray-korrosionsbeständig design säkerställer kontinuerliga, tillförlitliga kurs- och positionsdata även i tuffa marina miljöer.

5. Spårning av IoT-tillgångar

Designad med långa kablar, kan den enkelt döljas på utsidan av containrar eller stora maskiner, vilket möjliggör logistikövervakning över hela världen.

Fördjupad jämförelse med konkurrerande produkter

Installation och användning Illustrerad guide

1. Val av plats: Se till att installera antennen på en plan yta med fri sikt och fri från metallstörningar (som taket på en bil eller ovansidan av utrustning).

2. Vattentätningsbehandling: Utomhusanslutningspunkterna måste tätas med en självsmältande vattentät tejp applicerad i en "321"-omslagsmetod för att förhindra att regnvatten rinner längs kabeln in i utrustningen.

3. Jordning och åskskydd: Innan matarkabeln går in i utrustningsrummet eller enheten, rekommenderas det att installera en matarblixtavledare och se till att avledaren är ordentligt jordad i närheten.

4. Kabelspecifikationer: Vid dragning av kablar bör "droppslingor (U-formade böjar)" installeras för att förhindra att regnvatten rinner bakåt.

Hur man väljer rätt extern GPS-antenn?

Letar du efter en pålitlig leverantör Vid den tidpunkten rekommenderas det att fokusera på att utvärdera följande tre punkter:

1. Förtydliga krav på frekvensband: För grundläggande navigering, välj helt enkelt L1 enkelfrekvensantenn. Om högprecisions RTK eller anti-interferensprestanda krävs, se till att välja en L1/L2/L5 multifrekvensantenn.

2. Bedöm installationsmiljön: För användning i fordon eller utomhus är IP67 vattentät klass plus en magnetisk bas det bästa valet; för fasta basstationer rekommenderas skruvinstallation i kombination med en drossel för flervägsreducering.

3. Verifiera kabelförlust: Om kabellängden överstiger 5 meter måste leverantören tillhandahålla kablar med låg förlust; annars kommer LNA:s vinst att kompenseras av kabelförlust.

Varför välja oss?

Shenzhen Qianmu Communication Technology Co., Ltd. är inte bara en tillverkare av externa GPS-antenner utan också din pålitliga partner för RF-teknik. Vi har våra egna oberoende utvecklade mikrovågsfria kammare och ett team av erfarna ingenjörer, vilket gör det möjligt för oss att tillhandahålla skräddarsydda tjänster på ett enda ställe som täcker prototypframställning, testning och massproduktion. Genom att utnyttja Shenzhens väletablerade ekosystem inom elektronikindustrin, levererar vi konkurrenskraftiga ledtider och kostnadseffektiva lösningar samtidigt som vi upprätthåller utmärkt produktkvalitet.

FAQ

F1: Är det kompatibelt med BeiDou-systemet?

A: Absolut. Vår antenn har en multi-feed design och stöder inbyggt vanliga globala GNSS-system, inklusive GPS, BeiDou, GLONASS och Galileo.

F2: Som tillverkare, vad är din minsta beställningskvantitet (MOQ)?

S: Vi stöder flexibla upphandlingsalternativ. För standardmodeller accepterar vi provbeställningar av små partier. För skräddarsydda modeller, vänligen kontakta vårt säljteam för att få den senaste offerten och specifik MOQ-information.

F3: Hur väljer du mellan en aktiv extern GPS-antenn och en passiv modell?

S: För fordonstillämpningar, industriella styrsystem, mätnings- och kartläggningsprojekt och utomhusapplikationer krävs en aktiv extern GPS-antenn. Passiva modeller är endast lämpliga för mycket korta inomhusavstånd inom 1 meter och kan uppleva betydande signalförlust över längre kablar. Alla Qianmu Factorys flaggskeppsmodeller antar aktiv design.

F4: Kan antennen använda en förlängd kabel? Vad är den maximala stödda längden?

S: Den maximala rekommenderade längden för standard RG174-kabel är 10 meter. Om kabellängden överstiger 10 meter, kontakta leverantören för att ersätta den med en LMR RF-kabel med låg förlust. Fabriken kan även skräddarsy extra långa antenner med kablar upp till 20 meter.
