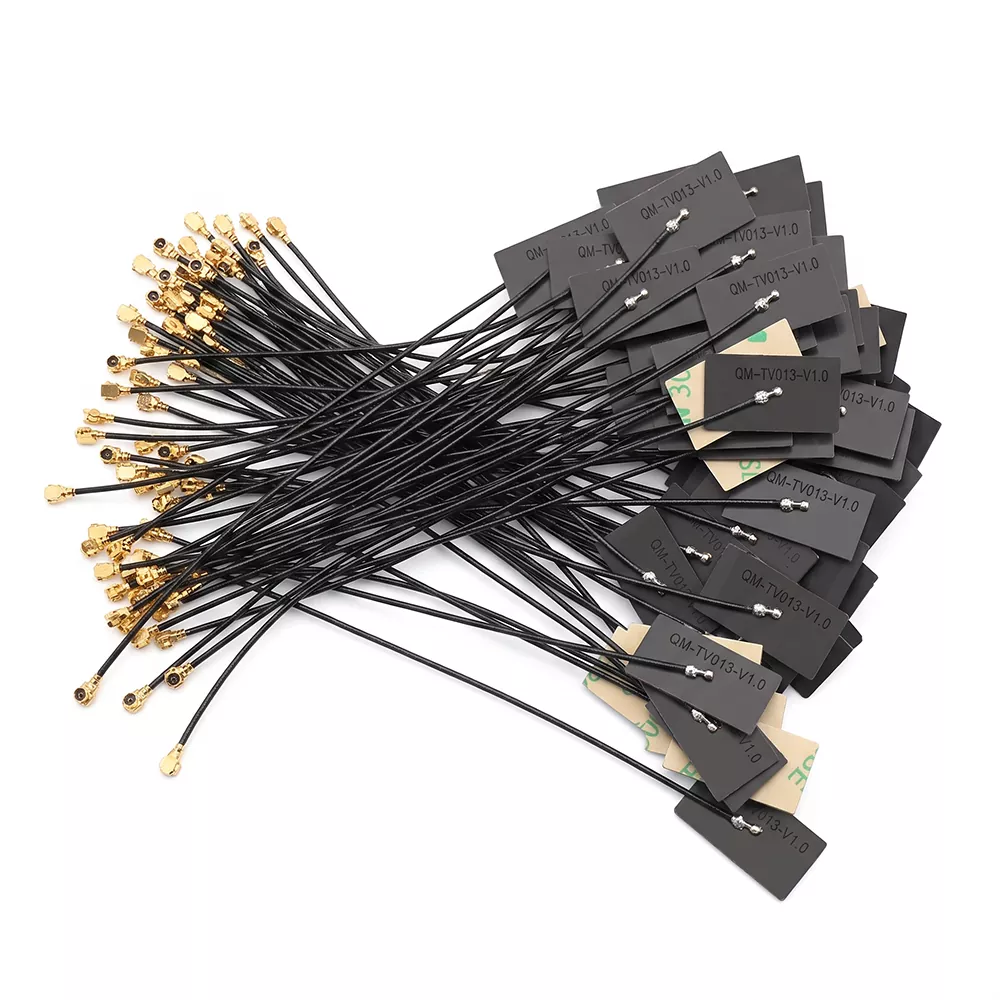

När smarta fotoramar behöver pålitlig molnsynkronisering, snabba bilduppdateringar och stabil trådlös anslutning, högerDigital fotoram WiFi-antennblir en viktig hårdvarukomponent.Qianmuutvecklar dedikerade antennlösningar för kompakta digitala fotoramar, som hjälper tillverkare att hantera signaldämpning, interna störningar och begränsat installationsutrymme genom applikationsspecifik RF-design.
En digital fotoram är beroende av WiFi för funktioner som molnsynkronisering, fjärrfotoöverföring, schemalagda innehållsuppdateringar och appbaserad enhetshantering. Antennen fungerar dock inuti ett kompakt hölje som innehåller skärmar, batterier, kretskort och andra komponenter som kan påverka RF-prestanda. En dedikerad antenn kan utformas runt ramens fysiska struktur, manöverband, kontakt, kabeldragning och installationsposition. Qianmus lösning stöder 2,4 GHz och 5 GHz applikationer, med standardspecifikationer inklusive 50Ω impedans, SWR på ≤1,8, 2–4 dBi förstärkning och FPC, PCB SMT eller externa självhäftande stavkonfigurationer. Anpassade dimensioner, kontakter, kabellängder och RF-parametrar finns också tillgängliga för olika enhetsdesigner.
Innehållsförteckning
- Varför behöver en digital fotoram en dedikerad WiFi-antenn?
- Hur fungerar antennen inuti en smart fotoram?
- Vilka specifikationer bör köpare utvärdera?
- Var kan dessa antenner användas?
- Hur ska en WiFi-antenn installeras?
- Hur ska tillverkare välja rätt antenn?
- Varför överväga Qianmu för anpassad antennproduktion?
- Vanliga frågor
Varför behöver en digital fotoram en dedikerad WiFi-antenn?
En smart digital fotoram är mer än en skärm. Många moderna modeller ansluter till routrar, mobilapplikationer, molnplattformar eller innehållshanteringssystem så att användare kan ladda upp bilder på distans och hantera visat innehåll. Detta gör trådlös kommunikation till en viktig del av den övergripande produktupplevelsen.
Svårigheten är att en fotoram vanligtvis har begränsat inre utrymme. Skärmen, batteriet, moderkortet, högtalaren, metallkomponenterna och annan elektronik kan påverka antennens prestanda. En universalantenn kan fungera under laboratorieförhållanden men beter sig annorlunda efter att ha integrerats i den färdiga kapslingen.
En dedikerad antenn är därför designad kring den faktiska applikationsmiljön. Qianmus produktinformation indikerar att dess lösning är optimerad för kompakta 7-tums till 15,6-tums fotoramar och för potentiella störningar orsakade av skärmar, batterier och moderkort.
- Stöder stabil molnuppkoppling och fjärrbildöverföring.
- Designad för kompakta interna installationsutrymmen.
- Tillgänglig för 2,4 GHz och 5 GHz trådlösa applikationer.
- Kan konfigureras med olika kontakter och kabellängder.
- Stöder FPC, PCB SMT och externa antennstrukturer med självhäftande stav.
Hur fungerar antennen inuti en smart fotoram?
Antennen utför tvåvägskonvertering mellan elektriska signaler och elektromagnetiska vågor. Under överföringen skickar fotoramens WiFi-modul en elektrisk RF-signal till antennen. Antennen strålar ut signalen genom det omgivande utrymmet mot en trådlös router eller åtkomstpunkt.
Under mottagning fångas trådlösa signaler från routern av antennen och omvandlas tillbaka till elektriska signaler för bearbetning av WiFi-modulen. Denna tvåvägskommunikation möjliggör funktioner som:
- Fjärruppladdning av bild.
- Molnbaserad fotosynkronisering.
- Innehållsuppdateringar för mobilappar.
- Schemalagd visningshantering.
- Nätverksbaserad enhetskontroll.
För produktingenjörer kan antennprestanda inte utvärderas oberoende av kapslingen. Installationsplats, markfrigång, kabeldragning, omgivande material och närliggande elektroniska komponenter kan alla påverka praktiska RF-prestanda.
Vilka specifikationer bör köpare utvärdera?
Att välja en antenn enbart efter utseende eller kontakttyp kan skapa problem under prototyptestning eller massproduktion. RF-ingenjörer och inköpsteam bör granska frekvensområdet, impedansen, SWR, förstärkning, antennstruktur, kabelspecifikation, kontakt och miljökrav innan de bekräftar en modell.
| Parameter | Standardspecifikation | Anpassningsalternativ |
|---|---|---|
| Driftsfrekvens | 2400–2500 MHz / 5150–5850 MHz | Enkelt 2,4 GHz-band eller andra krav |
| Impedans | 50Ω | Standard RF-matchningskonfiguration |
| SWR | ≤1,8 | Högprecisionsversion tillgänglig på ≤1,5 |
| Antennförstärkning | 2–4 dBi | Förstärkningen kan justeras enligt applikationen |
| Polarisering | Rundstrålande linjär polarisering | Applikationsspecifik RF-design |
| Gränssnitt | IPEX4 / MHF1 / RP-SMA | Anpassade RF-kontaktlösningar |
| Antenn typ | FPC / PCB SMT / Extern limstav | Skräddarsydd struktur |
| Koaxialkabel | RF1.13 / RF1.37 | Anpassad längd och tjocklek |
| Miljööverensstämmelse | RoHS / REACH | Stöd för CE- och FCC-certifieringskrav |
| Driftstemperatur | -30°C till +70°C | Uppgraderingar av industriell kvalitet tillgängliga |
Dessa parametrar bör alltid beaktas tillsammans med den slutliga kapslingen och den trådlösa modulen. En högre nominell förstärkning betyder inte automatiskt bättre prestanda i varje produkt eftersom antenneffektivitet och matchning är mycket beroende av den omgivande strukturen.
Var kan dessa antenner användas?
En dedikerad antenn kan stödja olika kategorier av smarta fotoramprodukter. Det vanliga kravet är tillförlitlig trådlös kommunikation i ett kompakt elektroniskt hölje.
- Smarta fotoramar för hem:Lämplig för 7-tums, 8-tums, 10,1-tums, 12-tums och 15,6-tums produkter.
- Molnramar för pekskärm:Stöder produkter som tar emot foton via mobilappar och molnplattformar.
- Kommersiella displayramar:Tillämpligt på hotellskärmar, informationsskärmar för pensionat, reklamramar i lobbyn och företagsvisningsprodukter.
- Bärbara presentprodukter:Användbar för batteridrivna trådlösa fotoramar designade för konsument- och gränsöverskridande e-handelsmarknader.
- Inbyggd elektronik:Kan integreras med moderkortslösningar baserade på plattformar som Rockchip, Allwinner och ESP32.
För icke-standardiserade produkter kan antennutvecklingen baseras på konstruktionsritningar, installationsutrymme, krav på gränssnitt och den trådlösa modulen som används av den färdiga enheten.
Hur ska en WiFi-antenn installeras?
Korrekt installation är avgörande eftersom även en tekniskt lämplig antenn kan uppleva prestandaförsämring om den är felaktigt placerad inuti höljet.
Steg 1: Förbered installationsområdet
Stäng av fotoramen och ta bort den bakre luckan. Rengör det avsedda installationsområdet och se till att det finns tillräckligt med utrymme för antennkroppen och koaxialkabeln. Undvik platser där metallstrukturer kan blockera RF-vägen.
Steg 2: Placera antennen
För en FPC-antenn, placera den självhäftande antennen plant mot en lämplig inre yta. Undvik direkta störningar från skärmen, batteriet, moderkortets komponenter och andra potentiella RF-hinder. Externa antenner med självhäftande stav ska vara säkert placerade vid den avsedda monteringspunkten.
Steg 3: Anslut och testa
Anslut antennen till WiFi-modulen med rätt RF-kontakt. Håll koaxialkabeln organiserad och undvik onödiga skarpa böjar, kompression eller trassling. Efter återmontering av höljet, testa nätverksanslutning, fjärrbildöverföring och långvarig drift.
För massproduktion bör tillverkare följa en standardiserad installationsritning. Konsekvent antennpositionering hjälper till att minska variationen mellan produktionsenheterna.
Hur ska tillverkare välja rätt antenn?
Produktteam bör utvärdera antennval som en del av det kompletta trådlösa systemet snarare än att behandla det som en isolerad komponent. Följande checklista kan hjälpa till att minska prototyp- och produktionsrisker.
- Bekräfta det trådlösa bandet.Bestäm om enheten kräver 2,4 GHz, 5 GHz eller dubbelbandsdrift.
- Kontrollera tillgängligt installationsutrymme.Mät antennområdet och överväg placeringen av displayen, batteriet, PCB och hölje.
- Matcha RF-kontakten.Kontrollera om modulen kräver IPEX4, MHF1, RP-SMA eller annat gränssnitt.
- Definiera kabelkrav.Kabellängd och dragning bör bestämmas innan antennen slutförs.
- Utvärdera RF-prestanda i den färdiga produkten.Prototyptestning bör utföras efter att antennen har installerats i själva höljet.
- Begär prover innan bulkproduktion.Provvalidering hjälper till att bekräfta kompatibilitet och minskar risken för storskaliga signalproblem.
- Tänk på anpassningsmöjligheter.En tillverkare som kan justera dimensioner, förstärkning, kontakter och kabelspecifikationer kan bättre stödja icke-standardiserade produktdesigner.
För inköpsteam kan direkt kommunikation med antenntillverkaren också förenkla tekniskt förtydligande, provprovning, produktionssamordning och efterföljande designändringar.
Varför överväga Qianmu för anpassad antennproduktion?
Qianmu Communication fokuserar på forskning, utveckling och produktion av kommunikationsantenner, inklusive FPC-antenner, PCB-antenner, WiFi-antenner, Bluetooth-antenner, 5G-antenner, GPS-antenner och skräddarsydda RF-lösningar.
För applikationer med digitala fotoramar tillhandahåller Qianmu dedikerade design snarare än att bara förlita sig på generiska antennkonfigurationer. Dess produktionskapacitet stödjer anpassning baserat på produktdimensioner, kommunikationsmoduler, driftsfrekvens, installationsposition, kontaktkrav och kabelspecifikationer.
Tillverkarens publicerade produktspecifikationer inkluderar RoHS- och REACH-överensstämmelse, medan CE- och FCC-certifieringshjälp kan tillhandahållas enligt projektkrav. För OEM- och ODM-projekt kan köpare också utvärdera prover innan de går över till volymproduktion.
För ytterligare information om Qianmus antennkapacitet, utforskaQianmu antenn tillverkningslösningareller granska den dedikeradeDigital fotoram WiFi-antenn produktsida.
Vanliga frågor
Kan antennmått och kontakt anpassas?
Ja. Qianmu stöder anpassning av antenndimensioner, kabellängd, förstärkningsparametrar och kontakttyper enligt enhetsstruktur, installationsutrymme och WiFi-modulgränssnitt.
Stöder antennen både 2,4 GHz och 5 GHz WiFi?
Standardspecifikationen stöder 2400–2500 MHz och 5150–5850 MHz. Specifika bandkonfigurationer kan diskuteras enligt den trådlösa modulen och applikationskraven.
Vilka antennstrukturer finns tillgängliga för digitala fotoramar?
Tillgängliga strukturer inkluderar flexibla FPC-antenner, PCB SMT-antenner och externa antenner med självhäftande stav. Lämplig struktur beror på kapslingen, tillgängligt utrymme, installationsmetod och RF-design.
Vad bör testas innan du gör en massbeställning?
Tillverkare bör testa antennen i den färdiga produktens hölje och utvärdera trådlös stabilitet, fjärrbildöverföring, anslutningstillförlitlighet och prestanda under realistiska driftsförhållanden. Detta hjälper till att identifiera integrationsproblem innan massproduktion.
Kan antennen användas för kommersiella digitala displayprodukter?
Ja. Applikationsutbudet inkluderar kommersiella smarta bildskärmsramar, hotell- och gästhusskärmar, lobbyreklamramar, företagsdisplayprodukter och andra anslutna digitala fotoramapplikationer.
Slutsats
En pålitlig trådlös anslutning är avgörande för moderna smarta fotoramar som är beroende av molnsynkronisering och fjärrstyrning av innehåll. Att välja en antenn baserat på frekvens, RF-matchning, installationsutrymme, kontakt, kabeldragning och faktisk höljesprestanda kan hjälpa tillverkare att bygga ett mer konsekvent trådlöst system. Om du utvecklar en ny fotoram, byter ut en befintlig antenn eller planerar OEM/ODM-produktion,kontakta ossför att diskutera dina antenndimensioner, frekvenskrav, kontaktkonfiguration, prover och anpassade produktionsbehov med Qianmus ingenjörsteam.
