Varför är en delad cykelantenn viktig för pålitlig smart mobilitetsanslutning

I takt med att delade cyklar, elcyklar och elskotrar blir allt mer anslutna, är tillförlitlig trådlös kommunikation avgörande för smart låsning, positionering, flottövervakning och fjärrstyrning.QianmuutvecklarDelad cykelantennspeciellt för kompakta smart-lock-miljöer, som hjälper till att övervinna signaldämpning orsakad av metallhöljen, batterier, kretskort, vibrationer och begränsat installationsutrymme. Dess design stöder NB-IoT, 4G Cat.1/LTE-kommunikation och valfri GPS/BeiDou-positionering för anslutna tvåhjuliga mobilitetsapplikationer.

En delad cykelantenn är mer än en liten RF-komponent installerad inuti ett cykellås. Det är en kritisk del av kommunikationssystemet som gör det möjligt för uppkopplade fordon att utbyta data med molnplattformar och ta emot fjärrkommandon. Eftersom smarta lås har instängda hålrum som innehåller batterier, metallstrukturer, PCB och andra elektroniska komponenter, kan antennval och RF-inställning direkt påverka kommunikationens tillförlitlighet och energiförbrukning.

Innehållsförteckning

1. Vad är en delad cykelantenn?
2. Varför spelar antennprestanda någon roll för delad mobilitet?
3. Hur fungerar en delad cykelantenn?
4. Vilka är nyckelfunktionerna?
5. Tekniska specifikationer i ett ögonkast
6. Var kan den användas?
7. Hur ska det installeras?
8. Hur ska du välja rätt antenn?
9. Vad bör köpare fråga en tillverkare?
10. Vanliga frågor
11. Slutsats

Vad är en delad cykelantenn?

En delad cykelantenn är en kompakt IoT RF-antenn designad för att fungera inuti smartlåset eller kommunikationshöljet på anslutna cyklar och elektriska tvåhjuliga fordon. Till skillnad från konventionella externa antenner är den integrerad i produkthöljet, vilket hjälper till att upprätthålla ett rent utseende samtidigt som risken för oavsiktlig stöt, brott eller otillåten borttagning minskar.

Antennen fungerar tillsammans med smart-lock moderkortet och mobilkommunikationsmodulen. Den kan stödja trådlös dataöverföring för funktioner som fordonsrapportering, låsstatus, batteriinformation, felinformation, fjärrupplåsning och flotthantering. Beroende på systemarkitekturen kan den även integreras med positioneringsfunktioner som GPS och BeiDou.

För tillverkare som utvecklar uppkopplade cyklar är den viktigaste utmaningen inte bara att hitta en antenn med lämpliga elektriska parametrar. Antennen måste fungera tillförlitligt efter att ha installerats inuti själva låshuset. Detta gör RF-inställning, mekanisk integration, kabeldragning och miljötestning särskilt viktiga.

Varför spelar antennprestanda någon roll för delad mobilitet?

Delade mobilitetsfordon fungerar i ständigt föränderliga miljöer. En cykel kan röra sig genom gator, parkeringsområden, underjordiska anläggningar, täta stadsdelar och platser omgivna av byggnader eller andra fordon. Samtidigt är antennen ofta installerad inuti ett litet hölje som innehåller metallfästen, litiumbatterier, motorer och elektroniska kort.

En dåligt matchad antenn kan därför orsaka kommunikationsinstabilitet eller ökad strömförbrukning. För storskaliga flottoperatörer kan även ett litet tillförlitlighetsproblem bli betydande när det multipliceras med tusentals fordon.

• Pålitlig anslutning:Stabil RF-prestanda hjälper smarta lås att kommunicera med fjärrplattformar.
• Effektiv energianvändning:Minskad RF-förlust kan hjälpa till att minimera onödig sändningseffekt.
• Exakt positionering:Korrekt utformade kommunikations- och positioneringsantenner stöder platsrelaterade funktioner.
• Mekanisk tillförlitlighet:Förstärkta kabelutgångar och lämpliga monteringsmetoder hjälper till att motstå kontinuerliga vibrationer.
• Kompakt integration:Smala antennstrukturer utnyttjar det begränsade interna låsutrymmet bättre.

Hur fungerar en delad cykelantenn?

Kommunikationsprocessen kan förstås som en kontinuerlig sändnings- och mottagningscykel mellan smart-lock-elektroniken och det trådlösa nätverket.

1. Smart-lock moderkortet genererar en RF-signal genom sin kommunikationsmodul.
2. En matarkabel överför signalen från RF-porten till den inbyggda antennen.
3. Antennen omvandlar den elektriska RF-signalen till elektromagnetisk strålning som fortplantar sig genom det icke-metalliska huset.
4. Det trådlösa nätverket tar emot information som fordonsstatus, batteritillstånd, positionsdata och felinformation.
5. Fjärrkommandon tas emot av antennen och omvandlas tillbaka till elektriska signaler för smart-lock moderkortet.

Impedansmatchning är särskilt viktig i denna process. Ett standard 50Ω RF-system hjälper till att säkerställa lämplig kompatibilitet mellan kommunikationsmodulen, matarkabeln och antennen. Den slutliga antennens prestanda kan dock fortfarande påverkas av det fysiska låshålet, så att testa den kompletta sammansatta produkten är mer meningsfullt än att utvärdera antennen ensam.

Vilka är nyckelfunktionerna?

Cavity Anti-Interference Tuning

Smart-lock kaviteter kan skapa komplexa elektromagnetiska förhållanden. Qianmus antennlösningar kan ställas in efter det faktiska höljet, metallkomponenter, batteriposition och PCB-layout. Detta tillvägagångssätt hjälper till att upprätthålla mer stabil RF-prestanda i trånga utrymmen.

Kompakt och flexibel konstruktion

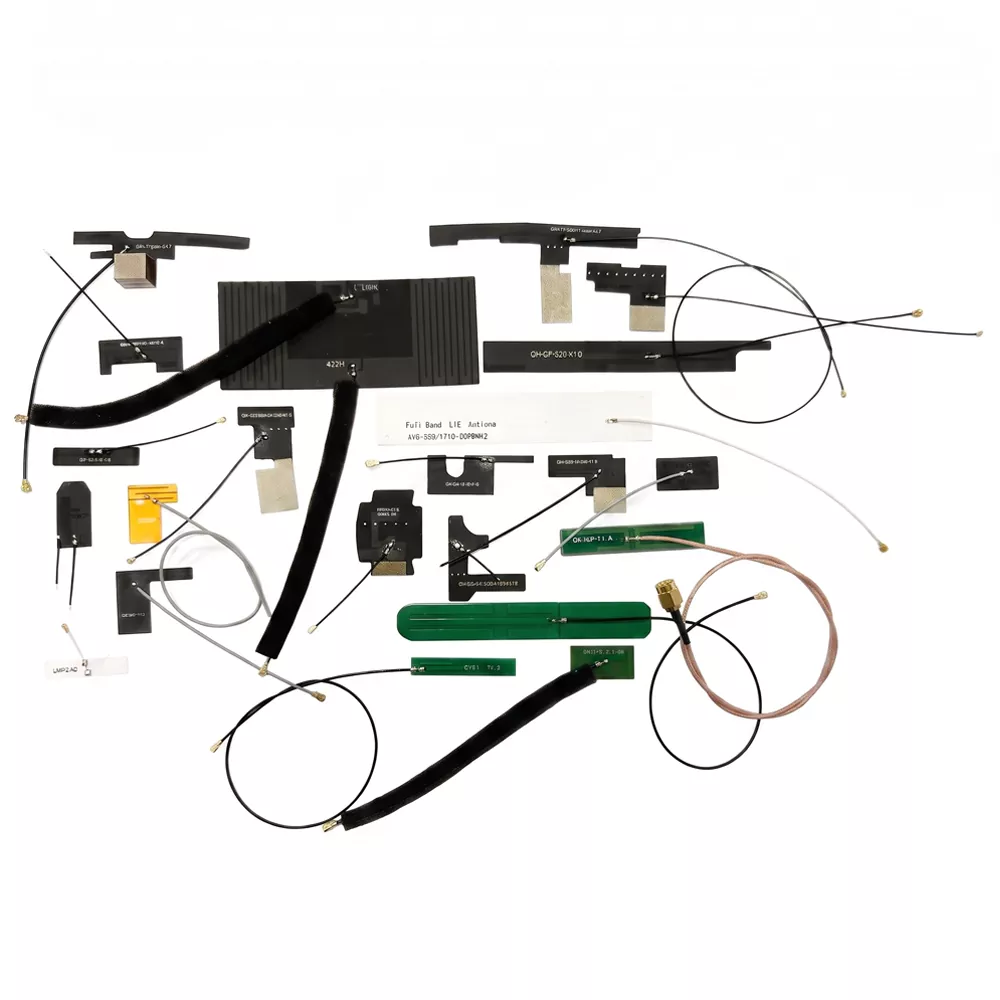

Olika smartlåsstrukturer kräver olika antennformer. Tillgängliga konfigurationer kan inkludera flexibla FPC-antenner, keramiska antenner, fjäderantenner och PCB-antenner. Denna flexibilitet tillåter ingenjörer att välja en formfaktor som är lämplig för den tillgängliga kaviteten.

Vibrationsmotstånd

Delade cyklar utsätts för upprepade stötar och vägvibrationer. Kabelförband och lödda anslutningar kan bli potentiella felpunkter om antennenheten inte är mekaniskt förstärkt. Qianmus produktinformation specificerar ett 500-timmars simulerat vägvibrationspålitlighetstest som täcker ett 5–2000 Hz cykelområde utan elektriska fel.

RF-optimering med låg effekt

Kommunikationssäkerhet och energieffektivitet hänger nära samman. Optimering av RF-länksförlust kan minska behovet av överdriven överföringseffekt, hjälpa till att stödja längre batteribytesintervall och eventuellt minska kraven på underhåll av flottan.

OEM- och ODM-anpassning

För projekt som kräver specifika dimensioner, frekvensband, kontakter eller kabellängder kan anpassning vara effektivare än att välja en generisk antenn. Qianmu stöder skräddarsydd antennutveckling enligt husdimensioner och interna komponentarrangemang.

Tekniska specifikationer i ett ögonkast

Den faktiska antennprestanda beror på enhetens kompletta arkitektur. Därför bör värdena ovan betraktas som referensspecifikationer på produktnivå snarare än ett substitut för RF-testning inuti det slutliga smart-lock-höljet.

Var kan den användas?

Delad cykelantenn är i första hand avsedd för anslutna tvåhjuliga mobilitetsprodukter, men dess kompakta inbyggda arkitektur gör den också lämplig för flera relaterade IoT-applikationer.

• NB-IoT smarta cykellås
• 4G Cat.1 delade centrallås för elcykel
• Delade kommunikationsterminaler för elskoter
• Anslutna enheter för flotthantering
• Inbyggda IoT-kommunikationsmoduler
• Små utomhus IoT-lås
• Smart skåp och passerkontrolllås

För produkter som kombinerar kommunikation och positionering kan en integrerad design med dubbla funktioner minska intern kabeldragning och förenkla systemintegration.

Hur ska det installeras?

Korrekt installation är viktigt eftersom även en tekniskt kapabel antenn kan uppleva försämrad prestanda om den placeras felaktigt inuti höljet.

1. Undvik metalltäppning:Placera antennen borta från stora metallfästen och andra ledande strukturer när det är möjligt.
2. Håll avstånd till högströmskomponenter:Undvik att placera antennen direkt bredvid batterier, motorströmkretsar eller andra större störkällor.
3. Säkra antennen:FPC-antenner ska vara ordentligt förbundna med den avsedda inre ytan, medan fjäderantenner ska vara ordentligt säkrade.
4. Skydda matarkabeln:Undvik skarpa böjar och överdriven mekanisk spänning. Den rekommenderade minsta böjradien är minst åtta gånger kabeldiametern.
5. Fäst kontakter korrekt:IPEX-kontakter ska pressas vertikalt på plats och tas bort genom att hålla i kontaktkroppen istället för att dra i kabeln.
6. Test efter slutmontering:Utvärdera RSRP och andra relevanta kommunikationsindikatorer efter att höljet har monterats helt och förseglat.

Det sista steget är särskilt viktigt. RF-miljön inuti en tom testfixtur kan skilja sig avsevärt från den för ett färdigt smart lås som innehåller dess batteri, PCB, metalldelar, ledningar och andra komponenter.

Hur ska du välja rätt antenn?

Att välja rätt delad cykelantenn kräver mer än att jämföra pris eller nominell vinst. Inköps- och ingenjörsteam bör utvärdera hela applikationsmiljön.

1. Bekräfta kommunikationsband.Bestäm om applikationen använder NB-IoT, 4G Cat.1, LTE-M eller annan trådlös teknik.
2. Definiera positioneringskrav.Om GPS- eller BeiDou-positionering behövs, bekräfta om en dubbelfunktionsantennkonfiguration är lämplig.
3. Mät den tillgängliga håligheten.Registrera tillgänglig längd, bredd, höjd, monteringsyta och avstånd från metalldelar.
4. Kontrollera kontakten.Bekräfta RF-kontakttypen och kabellängden innan du beställer prover eller massproduktionskomponenter.
5. Tänk på miljöförhållandena.Utrustning för delad mobilitet utomhus kräver lämplig temperatur- och vibrationsprestanda.
6. Begär komplett enhetstestning.Antennens prestanda bör utvärderas efter installation inuti själva låshuset.
7. Välj en erfaren tillverkare.En leverantör med RF-inställnings- och anpassningsmöjligheter kan justera antennen till den verkliga kaviteten snarare än att bara tillhandahålla en komponent från hyllan.

Vad bör köpare fråga en tillverkare?

För ett kommersiellt projekt med delad mobilitet kan ställa de rätta tekniska frågorna minska omdesignningscyklerna och förbättra produktionskonsistensen. Innan köpare väljer en antenntillverkare, leverantör eller fabrik i Kina, bör köpare överväga följande:

• Kan antennen ställas in efter det faktiska smart-lock-huset?
• Vilka NB-IoT-, LTE- eller 4G Cat.1-frekvensband stöds?
• Kan kabellängd och kontakttyp anpassas?
• Finns FPC-, PCB-, keramik- eller fjäderkonfigurationer tillgängliga?
• Kan kommunikation och GNSS-funktioner integreras?
• Kan prototypprover utvecklas före massproduktion?
• Finns RF-testrapporter eller produktionskvalitetsregister tillgängliga?
• Kan leverantören stödja OEM/ODM-krav för utbyggnader av stora flottor?

Qianmu fungerar som en antenntillverkare med oberoende FoU- och produktionskapacitet. Dess tillverkningsprocess inkluderar antennformning, montering, svetsning, strukturell infästning, RF-felsökning, prestandatestning och inspektion av färdiga produkter. Detta vertikalt integrerade tillvägagångssätt kan vara värdefullt för projekt som kräver upprepade tekniska justeringar och konsekvent produktionskvalitet.

För mer information om företagets bredare antennkapacitet kan köpare utforskaQianmu antenntillverkareresurs eller granska dessproduktsortiment för kommunikationsantenner.

Vanliga frågor

Betyder högre antennförstärkning alltid bättre prestanda för delad cykelantenn?

Nej. Högre förstärkning garanterar inte automatiskt bättre prestanda i ett kompakt smart-lock-hålrum. Impedansmatchning, antennposition, omgivande material, strömförbrukning, vibrationsmotstånd och den faktiska kapslingens design måste alla beaktas tillsammans.

Kan en delad cykelantenn stödja både 4G-kommunikation och GPS/BeiDou?

Ja. En integrerad dubbelfunktionsantennkonfiguration kan utvecklas för applikationer som kräver både cellulär kommunikation och GNSS-positionering. Kabel- och kontaktkonfigurationer kan också anpassas efter projektarkitekturen.

Varför ska antenntestning utföras efter att låset är monterat?

Den slutliga kapslingen förändrar den elektromagnetiska miljön runt antennen. Batterier, metallstrukturer, PCB, kablar och andra komponenter kan påverka impedans och strålningsegenskaper. Därför ger testning av den kompletta sammansatta produkten en mer realistisk indikation på fältprestanda.

Vilka antenntyper kan användas i smarta lås för delad cykel?

Beroende på tillgängliga hålrum och elektriska krav kan FPC-flexibla antenner, keramiska antenner, fjäderantenner och PCB-antenner övervägas. Det bästa alternativet beror på kapslingens dimensioner, monteringsmetod, frekvenskrav och omgivande komponenter.

Kan antennkabeln och kontakten anpassas?

Ja. Projektspecifika konfigurationer kan inkludera olika kabellängder och kontakttyper som IPEX1, IPEX4 eller MMCX. Anpassning bör bekräftas under det tekniska provstadiet.

Slutsats

En pålitlig delad cykelantenn är en grundläggande komponent i uppkopplad mobilitetsinfrastruktur. Dess prestanda påverkar kommunikationsstabilitet, fjärrstyrda smartlåsfunktioner, positionering, energieffektivitet och långsiktiga underhållskrav. Av denna anledning är det inte tillräckligt att välja en antenn baserad på grundläggande specifikationer. Den bästa lösningen bör matcha kommunikationsband, inre kavitet, mekanisk struktur, miljöförhållanden och komplett smart-lock-arkitektur.

Med RF-inställning, kompakta antennkonfigurationer, vibrationsorienterad design, anpassade kablar och kontakter och OEM/ODM-utvecklingsmöjligheter, kan Qianmu stödja delade cyklar, e-cyklar, skotrar och andra kompakta IoT-mobilitetsenheter. Om du utvecklar ett anslutet tvåhjuligt fordon eller letar efter en pålitlig kinesisk antenntillverkare för ditt nästa projekt,kontakta ossför att diskutera dina frekvenskrav, kapslingsdimensioner, kontaktkonfiguration, provtestning och anpassade produktionsbehov.
