Hur kan en inbyggd FM-radioantenn förbättra signalmottagningen i kompakta elektroniska enheter

QianmuutvecklarInbyggd FM-radioantennför kompakta FM-aktiverade produkter som kräver pålitlig mottagning utan att lägga till en exponerad extern antenn. Designad för 88–108 MHz FM-sändningsbandet, denna kompakta RF-komponent kombinerar en ferritkärna, precisionslindad kopparspole och flexibla anslutningsalternativ för billjudsystem, Bluetooth-högtalare, bärbara radioapparater, smart hemutrustning och andra elektroniska enheter.

En inbyggd FM-antenn är mer än en platsbesparande ersättning för en teleskopantenn. Dess magnetiska induktionsstruktur med ferritkärna, precisionslindning, kompakt formfaktor och anpassningsbar anslutningsdesign tillåter tillverkare att integrera FM-mottagning i produkter där installationsutrymme och utseende är viktigt. Den här guiden förklarar hur en inbyggd FM-radioantenn fungerar, dess tekniska egenskaper, lämpliga applikationer, installationsöverväganden och nyckelfaktorerna som köpare bör utvärdera när de köper en antenn för OEM- eller ODM-projekt.

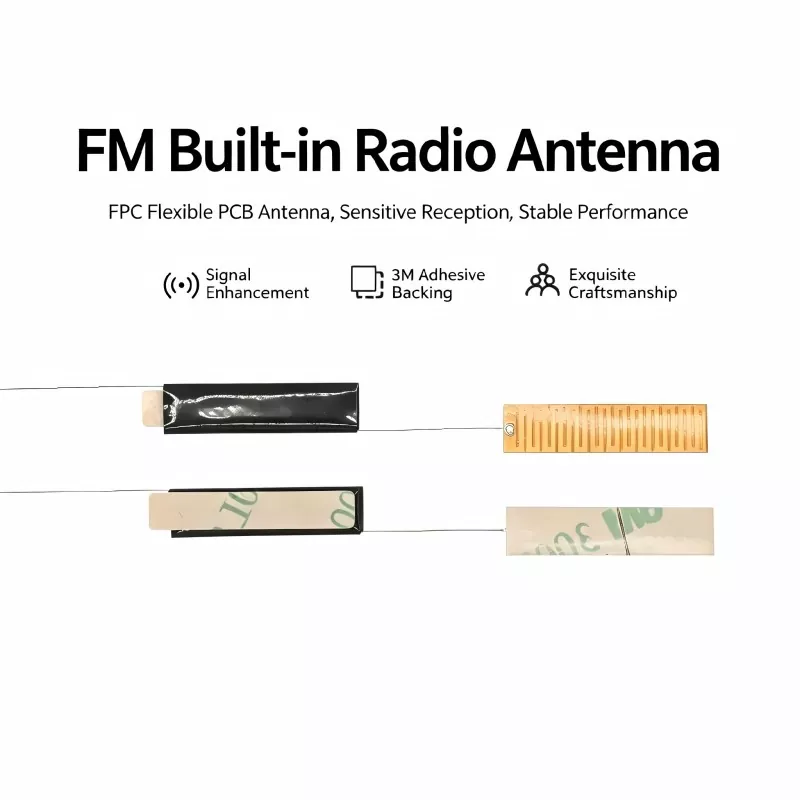

Built-in FM Radio Antenna

Innehållsförteckning


Vad är en inbyggd FM-radioantenn?

En inbyggd FM-radioantenn är en intern passiv RF-mottagningskomponent utformad för att ta emot FM-sändningssignaler medan den förblir inuti den elektroniska enheten. Till skillnad från en konventionell teleskopisk antenn som sträcker sig utanför höljet, kan en intern antenn döljas i produktstrukturen, vilket hjälper tillverkarna att behålla ett rent utseende samtidigt som det begränsar det interna utrymmet effektivt.

En typisk ferritkärna-konstruktion består av en ferritkärna med hög permeabilitet, precisionslindad emaljerad koppartråd, isoleringsskydd och anslutningsterminaler eller ledningstrådar. Ferritmaterialet koncentrerar magnetfältet runt spolen, medan lindningsstrukturen är konstruerad för att stödja mottagning över det avsedda FM-frekvensområdet.

För tillverkare som utvecklar kompakt hemelektronik kan denna struktur förenkla produktintegration. Antennen kan placeras i enlighet med PCB-layouten och höljets design snarare än att kräva en dedikerad extern antennöppning.

För mer produktspecifik information kan köpare läsa produktsidan för inbyggd FM-radioantenn.


Hur fungerar en inbyggd FM-radioantenn?

Funktionsprincipen baseras främst på elektromagnetisk induktion och resonans. När en FM-sändningssignal når antennen hjälper ferritkärnan att koncentrera det högfrekventa magnetfältet runt spolen. Den precisionslindade ledaren omvandlar sedan den elektromagnetiska energin till en elektrisk RF-signal som kan bearbetas av den mottagande kretsen.

1. Magnetfältskoncentration

Den högpermeabla ferritkärnan koncentrerar högfrekventa magnetfält runt lindningen. Denna struktur är särskilt användbar när tillverkare behöver en antenn som kan passa in i ett kompakt internt utrymme med bibehållen pålitlig FM-mottagning.

2. Elektromagnetisk omvandling

Kopparspolen som omger ferritkärnan reagerar på det föränderliga magnetfältet och genererar en elektrisk signal. Denna signal överförs sedan via antennanslutningen till FM-mottagarkretsen.

3. Frekvensresonans

Spollindningsparametrar, inklusive antalet varv och lindningsarrangemang, påverkar antennens frekvensegenskaper. Korrekt inställning hjälper antennen att fungera inom det avsedda FM-bandet och stöder stabil mottagning.

4. Signalöverföring

Efter konvertering går den mottagna RF-signalen genom antennkabeln eller anslutningsstiften till FM-mottagarens kretsar, där den förstärks, avkodas och omvandlas till ljudutgång.


Vilka är nyckelfunktionerna?

När man väljer en intern FM-antenn för en kommersiell produkt tar ingenjörer vanligtvis hänsyn till mottagningsprestanda, fysiska dimensioner, interferensmotstånd, driftstemperatur och integrationsflexibilitet. Följande egenskaper gör en inbyggd ferritkärna-design lämplig för många kompakta enheter.

  • 88–108 MHz arbetsområde:Designad kring det vanliga FM-sändningsfrekvensområdet.
  • Kompakt intern struktur:Tillåter tillverkare att integrera FM-mottagning utan en utskjutande extern antenn.
  • Precisionslindning:Stöder konsekventa elektriska egenskaper och frekvensprestanda.
  • Ferritkärnkonstruktion:Koncentrerar magnetfält och stödjer effektiv signalmottagning.
  • Interferensmedveten design:Isolering och strukturella överväganden kan bidra till att minska oönskade elektromagnetiska störningar.
  • Flexibel anpassning:Kärndimensioner, lindningsparametrar, kabellängd, stift och kontakter kan anpassas till produktkrav.
  • Bred driftstemperatur:Den refererade Qianmu-designen specificerar drift från -20°C till +85°C.

Var kan den användas?

Den kompakta strukturen hos en intern FM-antenn gör den lämplig för produkter där extern antennexponering är oönskad eller opraktisk. Tillämpningar kan sträcka sig från hemelektronik till fordons- och industriutrustning.

Ansökan Typisk enhet Primärt integrationskrav
Automotive Audio Bilstereosystem, Bluetooth-radio, multimediahuvudenheter Kompakt installation och stabil mottagning
Bärbar elektronik Bärbara FM-radioapparater och utomhusljudenheter Liten storlek och pålitlig signalmottagning
Smart Home Audio Smarta högtalare och väggmonterade ljudsystem Dold antennintegration
Små apparater FM-väckarklockor och badrumshögtalare Utrymmeseffektiv intern installation
Industriell utrustning FM-mottagare och kommunikationsutrustning Stabil RF-prestanda och applikationsspecifik anpassning

Vilka är de tekniska specifikationerna?

Tekniska specifikationer bör alltid matchas mot mottagarkretsen, kapslingen, installationspositionen och målmarknaden. Följande specifikationer representerar den refererade Qianmu-produktkonfigurationen och kan tjäna som utgångspunkt för teknisk utvärdering.

Parameter Specifikation Teknisk övervägande
Driftsfrekvens 88–108 MHz FM-sändningsmottagning
Antennimpedans 50 Ω Designad för vanliga FM-mottagare gränssnitt
VSWR ≤1,8 Stöder effektiv RF-signalöverföring
Magnetisk kärna Högpermeabilitet ferrit Högfrekvent magnetisk koncentration
Trådmaterial Ren kopparemaljerad tråd Elektrisk ledningsförmåga och hållbarhet
Driftstemperatur -20°C till +85°C Lämplig för varierande applikationsmiljöer
Förvaringstemperatur -30°C till +75°C Stöder transport- och lagringskrav

Den faktiska prestandan kan variera beroende på mottagarens IC, PCB-layout, höljesmaterial, omgivande elektromagnetisk miljö, lokal signalstyrka och antenninstallationsposition. Därför är prototyptestning fortfarande viktigt innan massproduktion.


Hur ska antennen installeras?

Korrekt placering är avgörande för att uppnå konsekvent FM-mottagning. Även en väldesignad antenn kan uppleva minskad prestanda om den placeras nära starka störkällor eller olämpliga material.

Steg 1: Välj installationsposition

Placera antennen på ett relativt öppet inre område och, där det är praktiskt möjligt, nära insidan av kapslingen. Undvik att placera den direkt bredvid högfrekventa chips, kraftkomponenter, värmekällor eller andra starka störningskällor.

Steg 2: Säkra antennen

En isolerad självhäftande baksida kan ge en enkel installationsmetod för kompatibla konstruktioner. Monteringsmetoden bör hålla antennen stadigt placerad och förhindra rörelser som kan påverka repeterbarheten under produktens drift.

Steg 3: Anslut antennen

Anslut antennkabeln eller stiften till det avsedda FM-antenngränssnittet på PCB:n. Löda anslutningar bör vara säkra och fria från kortslutningar, medan anslutningar av pluggtyp bör ha tillräcklig mekanisk fasthållning.

Steg 4: Testa mottagning

Efter montering slår du på enheten och gör en FM-stationssökning. Utvärdera stationsantalet, ljudets klarhet, bakgrundsljud, signalstabilitet och mottagningskonsistens på olika platser.


Hur ska köpare välja rätt antenn?

Enbart pris bör inte avgöra antennval. För OEM- och ODM-projekt bör inköpsteam och ingenjörer utvärdera antennen som en del av det kompletta RF-systemet.

  1. Bekräfta frekvensområdet:Se till att antennen är lämplig för FM-målbandet.
  2. Kontrollera tillgängligt utrymme:Ange exakta kapslings- och PCB-dimensioner innan du väljer antennstruktur.
  3. Granska anslutningsmetoden:Ange kabellängd, terminaldesign, kontakttyp eller krav på anslutning av PCB.
  4. Utvärdera driftsmiljön:Bil-, bärbara, inomhus- och utomhusprodukter kan kräva olika mekaniska och termiska hänsyn.
  5. Tänk på elektromagnetisk störning:Identifiera närliggande processorer, byta strömförsörjning, displayer, motorer och andra potentiella bruskällor.
  6. Begär prover:Testa antennen i själva kapslingen och med den avsedda FM-mottagarkretsen innan massproduktion godkänns.
  7. Diskutera anpassning:För volymprojekt kan anpassade kärndimensioner och lindningsparametrar ge bättre integration än en generisk antenn.

Hur jämför den med andra FM-antenner?

Olika antennstrukturer uppfyller olika produktkrav. En PCB-antenn kan vara bekväm när PCB ger tillräckligt med utrymme, medan en teleskopisk antenn kan vara användbar när en exponerad antenn är acceptabel. En inbyggd konstruktion med ferritkärna är särskilt relevant när tillverkare prioriterar dold installation och kompakt mekanisk integrering.

Faktor PCB FM-antenn Teleskopisk FM-antenn Inbyggd Ferrite FM-antenn
Installation PCB-beroende Extern Inre
Produktens utseende Rena Synlig antenn Dold
Utrymmeskrav Kräver PCB-område Kräver externt godkännande Lämplig för kompakta inre utrymmen
Anpassning Omdesign av PCB kan krävas Begränsad av mekanisk struktur Alternativ för kärna, lindning och kabel kan anpassas
Typiska applikationer Kompakt elektronik Traditionella radioapparater Bilar, bärbara och smarta ljudenheter

Vanliga frågor

1. Vilken frekvens stöder en inbyggd FM-radioantenn?

Den refererade Qianmu-antennen är designad för 88–108 MHz FM-sändningsbandet. Specifika frekvenskrav kan diskuteras under anpassning för olika applikationer och marknader.

2. Kan antennmått och kabellängd anpassas?

Ja. Anpassning kan inkludera ferritkärnans storlek, spollindningsparametrar, ledningslängd, stiftmaterial och kontakttyper. Dessa alternativ gör att antennen bättre matchar den tillgängliga kapslingen och PCB-layouten.

3. Är en inbyggd antenn lämplig för billjudsystem?

Ja. Inbyggda FM-antenndesigner kan integreras i billjudsystem, Bluetooth-radio, multimediahuvudenheter och liknande utrustning. Fordonsprojekt bör utvärderas genom faktisk installation och RF-tester eftersom fordonskonstruktioner och elektronik kan påverka mottagningen.

4. Beror antennens prestanda på PCB-layouten?

Ja. Mottagningsprestanda påverkas inte bara av antennen utan också av mottagarens IC, PCB-layout, jordning, omgivande komponenter, höljesstruktur och elektromagnetisk miljö. Prototyptestning rekommenderas före massproduktion.

5. Kan prover tillhandahållas före bulkproduktion?

Provutvärdering är en viktig del av skräddarsydd antennutveckling. Köpare kan diskutera provkrav med Qianmu och testa antennen i den avsedda enheten innan de går över till volymproduktion.


Varför överväga en anpassad FM-antenn?

För tillverkare som utvecklar FM-aktiverade elektroniska produkter bör antennen väljas som en integrerad del av RF-systemet snarare än behandlas som ett fristående tillbehör. En väl anpassad inbyggd design kan hjälpa till att spara installationsutrymme, bibehålla ett rent utseende av höljet och tillhandahålla en praktisk lösning för bil-, bärbara, smarta hem och industriella FM-applikationer.

Qianmu tillhandahåller inbyggda FM-antennlösningar med anpassningsalternativ som täcker ferritkärnans dimensioner, spollindning, kabellängd, anslutningsterminaler och strukturell integration. För OEM- och ODM-projekt kan ingenjörsteam definiera sina frekvenskrav, tillgängligt utrymme, PCB-gränssnitt, driftsmiljö och förväntad mottagningsprestanda innan provvalidering. Om du utvecklar en ny FM-aktiverad produkt eller letar efter en pålitlig partner för Kinas antenntillverkning,kontakta ossför att diskutera din ansökan, begära en skräddarsydd lösning och starta provutvärdering med Qianmu.
