Body Cam GPS-antenn

Vad är en Body Cam GPS-antenn

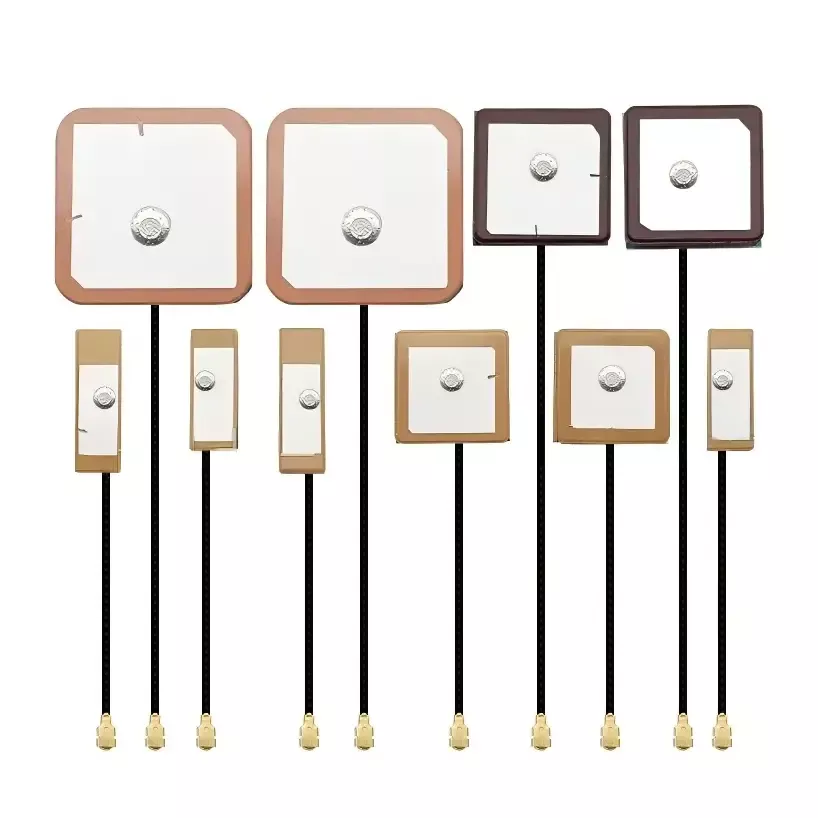

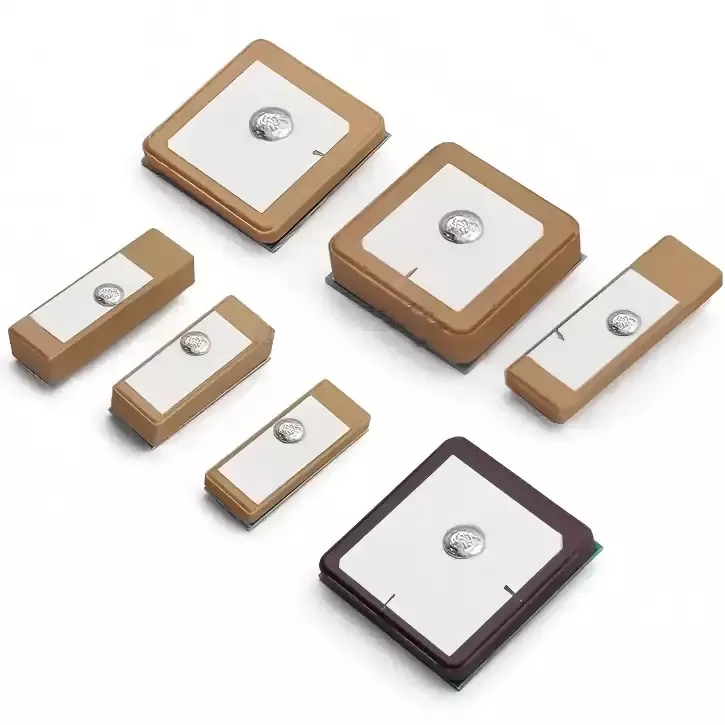

Body Cam GPS Antenna är en GNSS keramisk patchantenn av industriell kvalitet som är speciellt utformad för enskild soldats brottsbekämpande bevisinsamlingsterminaler. Den är kompatibel med flera satellitsystem inklusive GPS, BeiDou, GLONASS och Galileo, och har en höger cirkulär polarisation (RHCP) struktur för att anpassa sig till polarisationsegenskaperna hos globala satellitnavigeringssignaler.

Med en robust keramisk antenndesign erbjuder den utmärkt riktning och stark miljöanpassning. Även under utmanande förhållanden som kroppsburna hinder, metallskärmning från utrustning, blockering av byggnader i städer eller höghastighetsmobila operationer, levererar den stabila positioneringsdata. Detta säkerställer korrekta och spårbara geolokaliseringsvattenmärken för audiovisuella brottsbekämpande inspelningar, vilket möjliggör upprättandet av en komplett och kompatibel beviskedja.

Arbetsprincip

Body Cam GPS-antenn fungerar baserat på professionell satellitnavigering RF-mottagningsprinciper. Hela arbetsflödet har verifierats genom både ekofria kammartester i laboratoriet och verkliga utomhusfälttester, vilket säkerställer tydlig operationell logik och stabil prestanda. Den består i första hand av tre kärnkomponenter:

1. Insamling av satellitsignaler: Produkten har ett kärndielektriskt keramiskt dielektriskt chip som effektivt fångar L1-bands satellitnavigeringssignaler i luften. Med en dedikerad design för cirkulär polarisering till höger, dämpar den effektivt signaldämpning orsakad av enhetsrotation eller obstruktion av mänsklig kropp, och löser vanliga problem som dålig signalmottagning och misslyckad satellitinsamling i stadsområden med täta byggnader eller bergiga och avlägsna regioner där flervägsreflektioner är vanliga.

2. Signalfiltrering och anti-interferens: Antennen har en integrerad precisionsimpedansmatchningskrets som automatiskt filtrerar bort störningar som genereras av 4G/5G-modulen, Wi-Fi-modulen och batteriströmförsörjningen i kroppskameran. Den isolerar rena GNSS-satellitsignaler och eliminerar effektivt positioneringsavvikelser, hopppunkter och banaavbrott orsakade av intern RF-överhörning.

3. Dataanalys och utmatning: Den filtrerade och optimerade stabila satellitsignalen sänds till enhetens moderkortspositioneringschip, som i realtid analyserar exakta data för latitud och longitud, hastighet, tid och höjd. Denna information synkroniseras samtidigt som geolokaliseringsvattenmärken för inspelade video- och ljudfiler under brottsbekämpande verksamhet, vilket möjliggör fullständig spårning, spårbarhet och uppspelning av verkställighetsbanor.

Installations- och användningsguide

1. Val av installationsplats

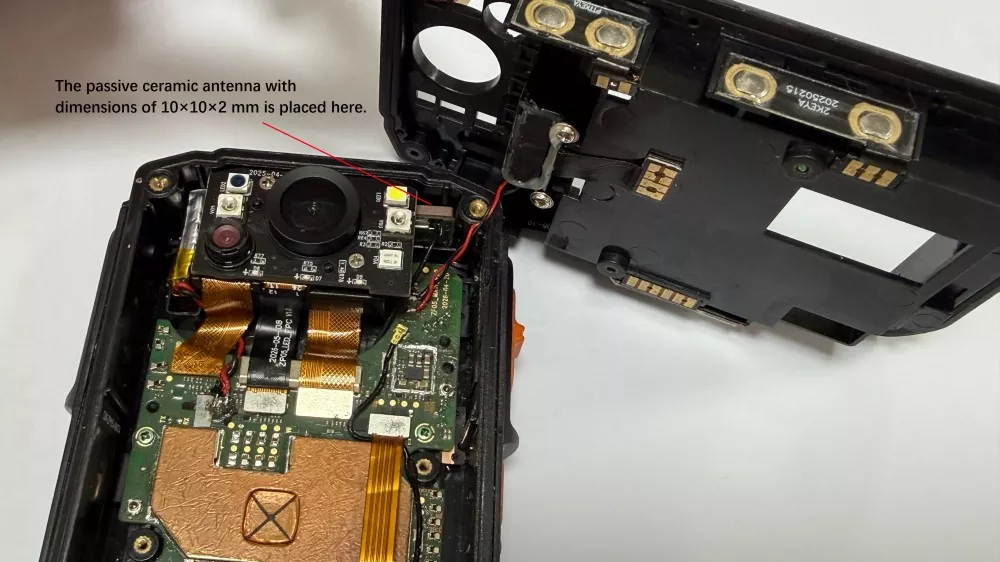

Det keramiska antennens kärnområde får inte täckas direkt eller blockeras av metallhöljen, battericeller eller metallfästen. Det rekommenderas att du installerar enheten i ett icke-metalliskt område ovanför kroppskamerans insida, med ett säkert avstånd på minst 15 mm från 4G/5G- och Wi-Fi-antenner för att undvika samkanalstörningar och säkerställa fri mottagning av satellitsignaler.

2. Svets- och fixeringsspecifikationer

För keramiska antenner av stifttyp, se till att lödfogarna är fulla, utan kalllödning, missad lödning eller lossad lödning. För ytmonterade SMT-produkter, följ strikt fabrikens monteringsprocessstandarder för att uppnå platt och säker inriktning på PCB-ytan. Undvik att applicera överdriven kraft på det keramiska chipet under monteringen för att förhindra interna mikrosprickor och eliminera potentiella dolda signalfel senare.

3. Skydd mot störningar

När antennen har installerats, använd isoleringstejp för att isolera antennen från strömmodulen och högeffektområdet på moderkortet för att minska elektriska störningar. Dra antennkablarna så att de inte löper parallellt med kraftledningar över långa avstånd, vilket förhindrar signalfluktuationer och instabil positionering vid källan.

4. Komplettera maskinfelsöknings- och verifieringsstandarder

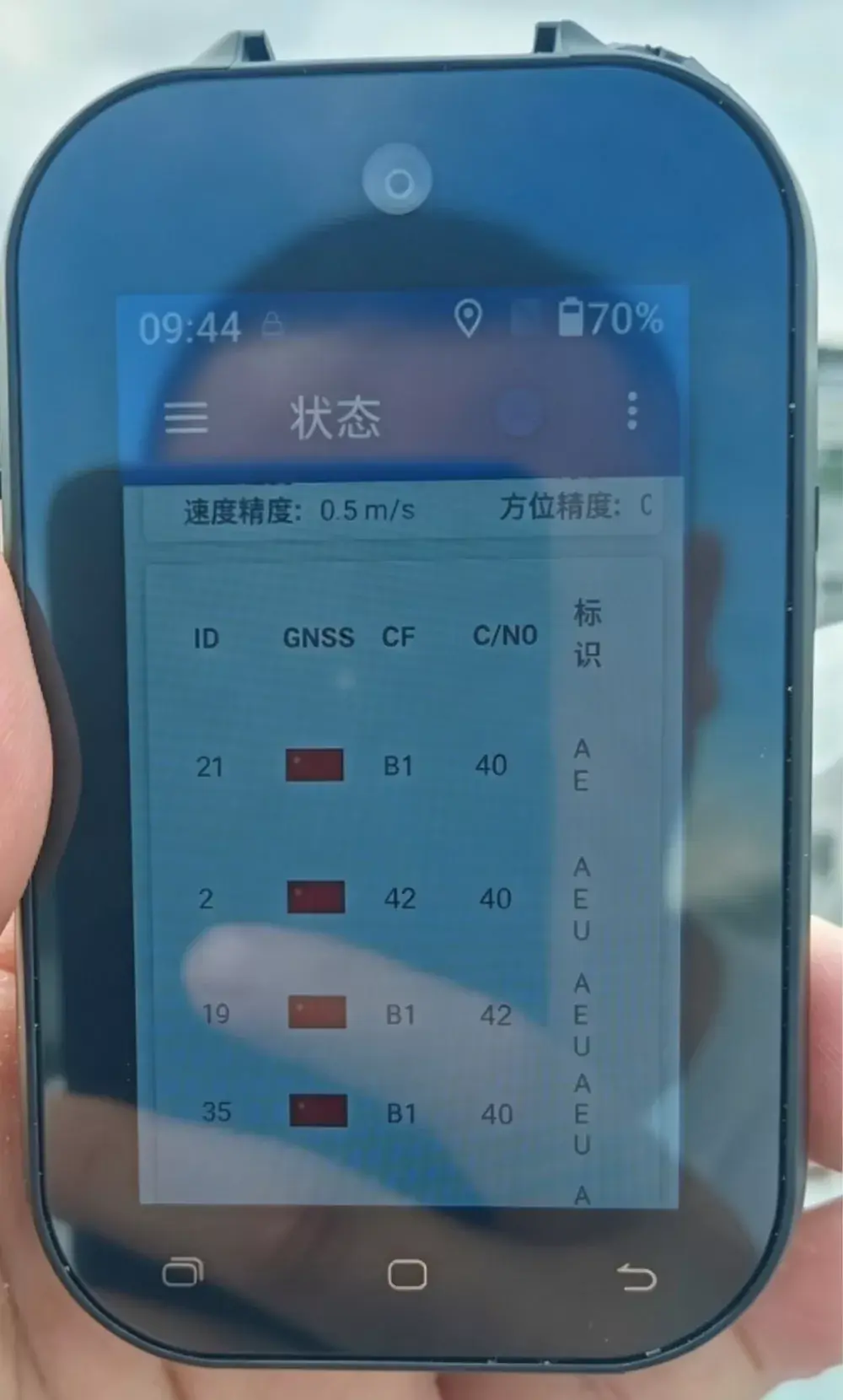

Efter att enheten är klar måste testning av stjärnförvärv utomhus utföras i verkligheten; Enbart inomhustestning med en bräda är otillräckligt. Viktiga parametrar att verifiera inkluderar antalet satelliter som förvärvats under kall- och varmstarter, positioneringsnoggrannhet och kontinuitet i banan, vilket säkerställer att antennprestanda uppfyller specifikationerna efter slutmontering och förhindrar problem med batchkvalitet.

Hur man väljer en kvalificerad GPS-antenn

Många inköps- och utrustningsutvecklingspersonal saknar RF-expertis, vilket ofta leder till att de köper antenner av civil kvalitet till låga priser. Detta resulterar i undermålig produktprestanda, misslyckad projektacceptans och storskaliga misslyckanden efter försäljningen. Baserat på år av branscherfarenhet har vi sammanfattat fyra kärnkriterier för att välja antenner för industriell verkställighetsutrustning:

1. Prioritera specialiserade material av industriell kvalitet: eliminera bestämt användningen av vanliga civila keramiska råmaterial, och måste välja keramiska substrat av industriell kvalitet med bred temperaturtolerans och anti-interferensegenskaper som är lämpliga för komplexa driftsförhållanden, vilket säkerställer långsiktig stabil prestanda i extrema utomhusmiljöer.

2. Fokusera på faktiska testdata, förkasta teoretiska parametrar: De flesta tillverkare på marknaden tillhandahåller endast teoretiska specifikationer utan teststöd i verkligheten. Ansedda originaltillverkare kan erbjuda mörkrumstestrapporter, fälttestvideor utomhus och åldringstestdata vid hög låg temperatur – parametrar som är äkta och verifierbara.

3. Välj specialiserade optimerade produkter för brottsbekämpande utrustning: Standardnavigeringsantenner är inte optimerade för samexistens av flera antenner, metallavskärmning eller mänsklig kroppsobstruktion i brottsbekämpande anordningar, vilket gör dem olämpliga för driftförhållanden för en soldat. Det är viktigt att välja skräddarsydda antenner som är speciellt skräddarsydda för brottsbekämpande terminaler för att lösa kärnproblemet med intern RF-störning.

4. Prioritera direkt samarbete med källfabriker: Välj kinesiska tillverkare med integrerad kapacitet inom FoU, provmodifiering, massproduktion och service efter försäljning. Detta möjliggör snabb anpassning, stabil försörjning, snabb support efter försäljning och undviker problem som prispåslag från mellanhänder och kommunikationsluckor i teknisk samordning.

FAQ

F1: Kan den här keramiska antennen vara kompatibel med alla märken av kroppsburna kameror?

Kompatibel med de allra flesta kommersiellt tillgängliga 4G/5G kroppsburna brottsbekämpande kameror, explosionssäkra bevisinsamlingsterminaler och kroppskameror för utomhusinspektioner, samtidigt som de stöder anpassade icke-standardiserade konfigurationer som är skräddarsydda exakt för enhetens struktur, gränssnitt och dimensioner.

F2: På vilka specifika sätt överträffar en keramisk antenn en FPC-antenn?

Kärnförbättringarna inkluderar snabbare satellitinsamling, minskat positioneringsfel, oavbruten spårning och avsevärt förbättrad prestanda mot störningar, antivibrationer och temperaturbeständighet – allt från extrem kyla till hög värme. Dessa uppgraderingar löser helt och hållet positioneringsfel under komplexa utomhusförhållanden och minskar avsevärt utrustningens eftermarknadsservice.

F3: Stöder du anpassning, provtagning och små provbeställningar?

Stöd! Som en direkt tillverkare erbjuder vi prototypframställning, provbeställningar i små partier och storskaliga massproduktionstjänster, helt anpassningsbara enligt kundens ritningar och prestandakrav.

F4: Kan produkten användas för utlandsexport? Är alla nödvändiga certifieringar kompletta?

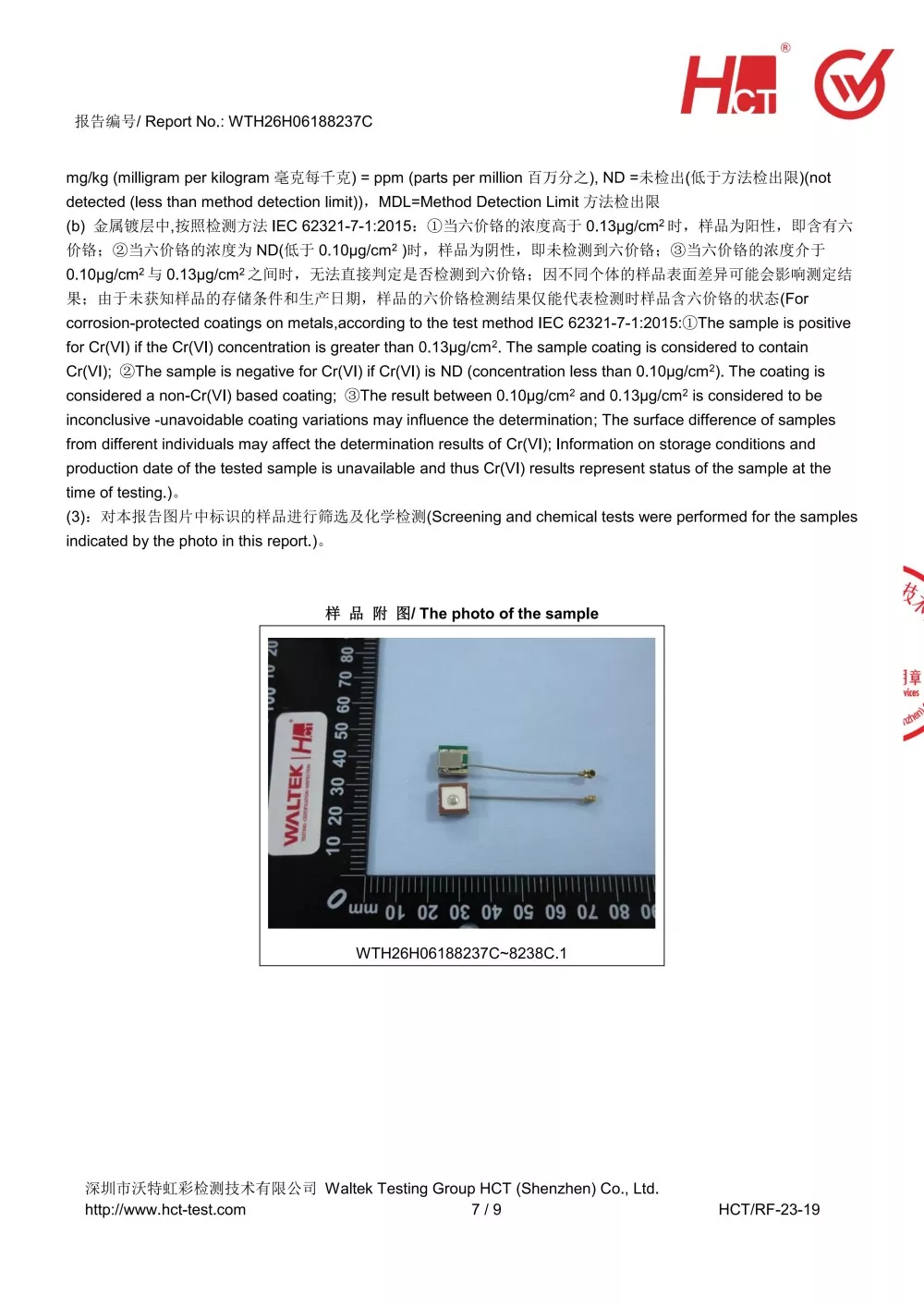

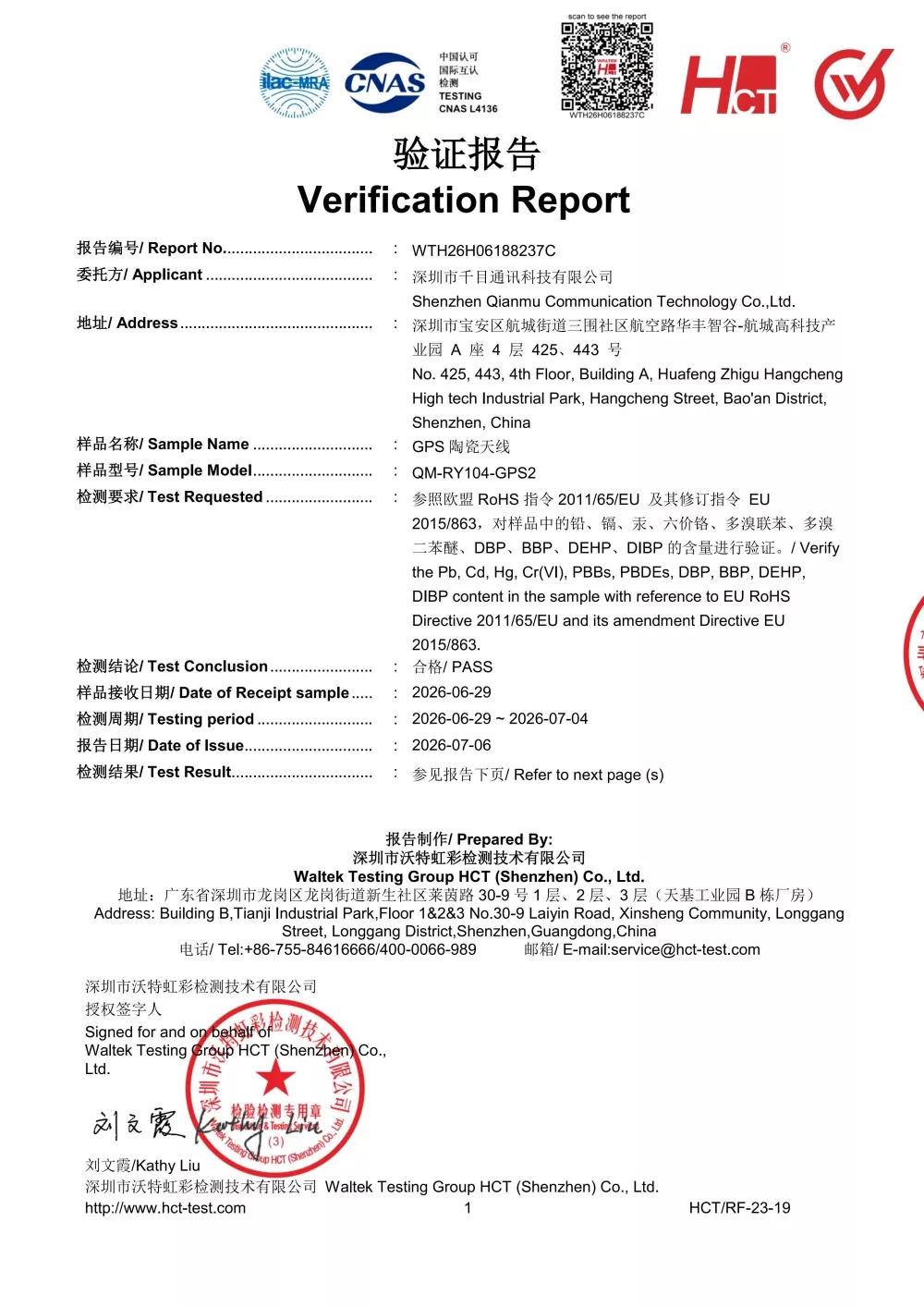

Alla produkter kommer med fullständiga exportcertifieringar inklusive CE, FCC och RoHS, som uppfyller globala standarder och möjliggör bekymmersfri export till Europa, Amerika, Sydostasien, Mellanöstern och alla andra regioner.

F5: Är produktens prestanda stabil under extrema höga och låga temperaturförhållanden?

Produkten har en bred temperaturdesign av industriell kvalitet, som har genomgått rigorösa åldringstester vid hög-låg temperatur, med minimal prestandaförsämring i miljöer från -40°C till +75°C, vilket gör den fullt lämplig för utomhusbruk, gruvdrift, extrem kyla och höga temperaturer dygnet runt.
