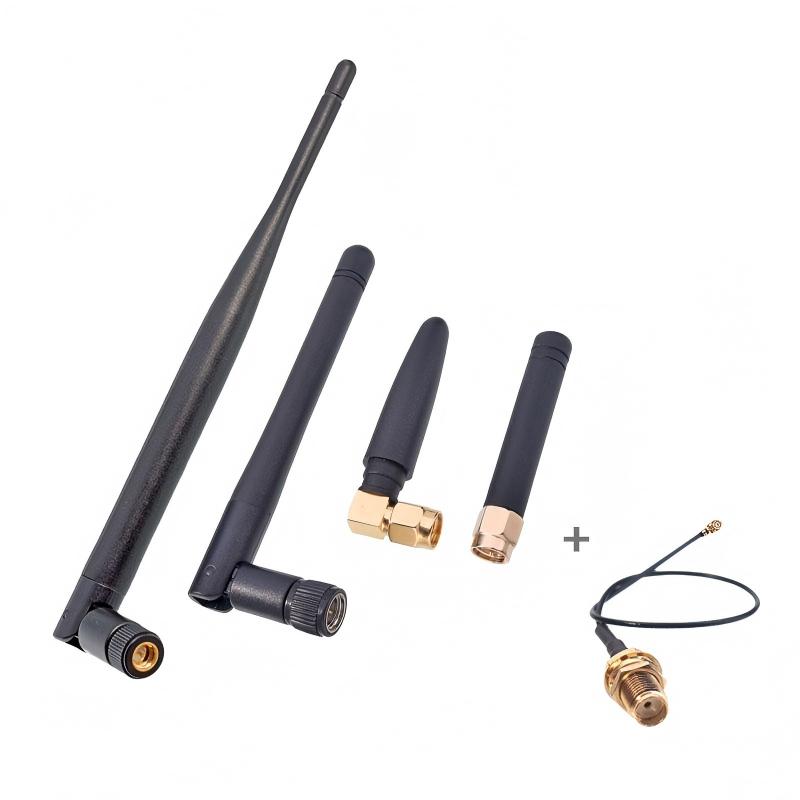

Vad är egentligen en gummiducky-antenn?

A gummi ducky antenn(allmänt känd som en gummiantenn eller gummiankaantenn) är en vanlig litenomni antennuppkallad efter sitt yttre skyddande lager av gummi eller plast. Det används ofta i trådlösa kommunikationsenheter som walkie-talkies, trådlösa routrar, bilradioapparater och IoT-enheter. Qianmu Communications förklarar dess kärnegenskaper och arbetsprinciper:

1. Struktur och designfunktioner

Externt material:

Det yttre lagret är tillverkat av flexibelt gummi/silikon (några är hårdplast), vilket ger fysiskt skydd som vattentätning, stöttålighet och korrosionsbeständighet.

Färgen är vanligtvis svart, med några anpassade alternativ tillgängliga i andra färger (som vit eller orange).

Intern struktur:

Kärnradiator: En inre spirallindad metalltråd (koppar eller stål) gömd inuti, som fungerar som det strålande elementet i antennen.

Basmatchningskrets: En liten matchningskrets (som en kondensator eller induktor) kan integreras i botten för att optimera impedansen (vanligtvis 50Ω) för enhetsmatchning.

Kontakt: Vanliga RF-gränssnitt som SMA, RP-SMA och TNC används i botten, vilket möjliggör direkt skruvkoppling till utrustning.

Form: cylindrisk eller konisk, vanligtvis 5–20 cm lång (beroende på frekvensbandet), med en diameter på cirka 0,5–2 cm.

2. Funktionsprincip och elektriska egenskaper

Strålningsprincip: Den interna spiraltråden fungerar i huvudsak som en förkortad monopolantenn, med sin elektriska längd utsträckt genom spiralstrukturen, vilket möjliggör resonans vid målfrekvensbandet (som 433 MHz eller 2,4 GHz) trots dess små fysiska dimensioner.

Rundstrålande strålning: När den installeras vertikalt ger den enhetlig strålning i horisontell riktning vid 360°, med lägre förstärkning i vertikal riktning.

Bandtäckning

1. Enkelband: Designad specifikt för ett visst frekvensband (t.ex. GPS 1.5GHz, 4G 1.8GHz).

2. Multiband: Stöder flera frekvenser (t.ex. täcker UHF 400 MHz och 2,4 GHz samtidigt) genom segmenterad spiral eller induktiv design.

3. Kärnfördelar

Fysisk hållbarhet:

Gummihöljet är böjtåligt och vattentätt (vanligtvis IP67-klassat), vilket gör det lämpligt för utomhusbruk eller mobila applikationer (som bilar och handhållna enheter).

Lätt att installera:

Anslut enhetens gränssnitt direkt utan komplex installation.

Låg kostnad:

Industriell massproduktion har låga kostnader.

Lättvikt:

Väger vanligtvis mindre än 50 gram, vilket gör den idealisk för bärbara enheter.

4. Typiska tillämpningsscenarier

Konsumentelektronik:

Hemrouter (Wi-Fi 2,4GHz/5GHz), Bluetooth-hörlurar, smarta hemsensorer.

Den avtagbara svarta gummiantennen ovanpå TP-Link-routern.

Professionell trådlös kommunikation:

Tvåvägsradio (UHF/VHF-band), fordonsmonterad radio och drönarantenn för videoöverföring.

Internet of Things (IoT):

NB-IoT/LoRa-modulantenn, GPS-positioneringsterminal.

Industriell utrustning:

Industriella fjärrkontroller (kranar, AGV), sensornätverksnoder.

5. Begränsningar och överväganden

Lägre verkningsgrad:

På grund av miniatyriseringsbegränsningar är strålningseffektiviteten vanligtvis bara 30 %–60 % (jämfört med över 80 % för antenner i full storlek).

Vinst begränsad:

Låg förstärkningsegenskaper resulterar i kortare överföringsavstånd (till exempel täcker Wi-Fi-routrar med dipolantenner en räckvidd på ≤50 meter).

Installationsplatskänslig:

Måste installeras vertikalt för att säkerställa rundstrålande; prestanda försämras när den är nära metallytor (jordplanseffekt).

Fast frekvensband:

Frekvensen kan inte justeras efter att ha lämnat fabriken; exakt modellval enligt utrustningens frekvensband krävs.

6. Val och användningsrekommendationer

Matchande frekvensband:

Bekräfta enhetens driftfrekvensband (t.ex. 315 MHz, 868 MHz, 2,4 GHz) och välj motsvarande resonansantenn.

Gränssnittskompatibilitet:

Verifiera enhetens gränssnittstyp (t.ex. SMA hane/hona) för att undvika fysisk oöverensstämmelse.

Scenanpassning:

Utomhusutrustning bör ha skyddsklass IP67; fordonsmonterad utrustning bör överväga antivibrationsdesign.

Prestandauppgradering:

Långdistanskrav kan uppfyllas genom att ersätta med en högförstärkningsantenn, men detta kommer att offra rundstrålande.

Sammanfattning: Piskantennen representerar en ekonomisk och praktisk lösning i trådlösa enheter, gynnad inom konsumentelektronik och industriell hårdvara på grund av dess låga kostnad, enkla installation och robusta fysiska hållbarhet. Dess låga förstärkning och smala bandbredd begränsar dock dess tillämpning i högpresterande scenarier, så professionella externa antenner förblir nödvändiga för långväga eller mycket tillförlitlig kommunikation (som drönarvideoöverföring eller basstationer).
