Flexibla hörlursantenner är RF-sändtagare i miniatyrkomponenter som använder flexibla PI/LCP-substrat som bas, med ledande strålningsmönster som bildas genom etsning. De är speciellt designade för TWS Bluetooth-öronsnäckor, trådlösa over-ear-hörlurar och benledningshörlurar med kompakta interna hålrum. Till skillnad från styva PCB- eller fjäderantenner erbjuder flexibla hörlursantenner utmärkt böjbarhet och ultratunna profiler, vilket gör att de kan anpassa sig till innerväggarna i hörlurshusen, batterisidorna och oregelbundet formade öronstammar. Detta hanterar effektivt utmaningar som begränsat kavitetsutrymme och signalobstruktion orsakad av metallstrukturer.

Shenzhen Qianmu Communication Technology Co., Ltd., som en Shenzhen-baserad antenntillverkare, förlitar sig på sitt interna RF-laboratorium för att kontinuerligt förfina designlösningar för hörlursantenn och fungerar som en pålitlig leverantör för många hörlursmärken.

Arbetsprincip

De är i huvudsak plana RF-strålningskomponenter i miniatyr. Högfrekventa elektriska signaler från den trådlösa ljudmodulen överförs till antennens strålningskrets, som omvandlar dem till elektromagnetiska vågor genom elektromagnetisk induktion. Samtidigt fångar antennen externa elektromagnetiska Bluetooth-vågor och omvandlar dem tillbaka till elektriska signaler för överföring till huvudkontrollchippet, vilket möjliggör dubbelriktad ljuddataöverföring mellan smartphones och hörlurar. För att optimera prestandan i scenarier för användning av hörlurar har vi förfinat antennens matningspunkt och jordningsmatchningsdesign för att minska signalabsorptionsförluster som orsakas av det mänskliga huvudet. Testfall i verkligheten: För samma TWS-öronsnäckor, ersättning av en standard fjäderantenn med vår Qianmu Flexible Headphone Antenna ökade det stabila anslutningsavståndet genom en vägg från 3,2 m till 6,1 m, vilket minskade sannolikheten för frånkoppling med 72 % (testdata samlas in i ekofri kammare med verkligt mänskligt slitage; testrapporter tillgängliga på begäran).

Lista över kompatibla enheter

Denna flexibla hörlursantenn är allmänt kompatibel med olika trådlösa ljudterminaler:

1. TWS True Wireless Bluetooth Earbuds (In-ear, Semi-in-ear)

2. Öppen baksida öronhängande Bluetooth-hörlurar, luftledningshörlurar

3. Trådlösa hörlurar med benledning, Bluetooth-hörlurar med nackband

4. Extra hörlurar för mottagning av ljud, trådlösa hörlurar

5. Kompakta headset bärbara trådlösa hörlurar med inbyggd modifieringslösning

Viktiga försäljningsargument

1. Ultratunn och flexibel, designad för att passa den extrema staplingen av öronsnäckor

Tillgänglig i tjocklekar på 0,12–0,3 mm, med en minsta böjradie på ≤1,5 ​​mm, stöder den tiotusentals flexcykler utan kopparsprickor eller delaminering. Den kan fästas på hörlurar, batterisidor eller böjda innerväggar på höljen, vilket eliminerar behovet av plana PCB-områden och hjälper konstruktionsingenjörer att minska storleken på hörlurarna.

Faktiskt foto: Antennböjningstest med flera vinklar i realtid

2. Stabil RF-prestanda minskar frånkopplingar och eftersläpning

Qianmu Communications RF-teamet genomförde simulering av impedansmatchning före schemat, vilket uppnådde en hörlursantenn VSWR ≤1,8 och hög signalstrålningseffektivitet. Detta dämpar effektivt signaldämpning orsakad av huvudobstruktion under slitage, vilket minskar ljudstamning vid löpning och pendlingsscenarier.

3. Utrustad med högtemperaturlim för enkel automatiserad montering

Baksidan av antennen har högtemperaturbeständigt dubbelsidigt lim, vilket möjliggör snabb och säker fastsättning genom att helt enkelt dra av skyddsfilmen - inga klämmor eller skruvar krävs. Denna design är idealisk för snabb montering på fabrikens produktionslinjer, vilket minskar arbetstiden under installationen.

4.Hög anpassning (Factory Direct Supply Advantage)

Som tillverkare av hörlursantenn i Kina stöder vi anpassning av 外形轮廓 (外形)， frekvensbandsinställning (främst 2,4 GHz Bluetooth， expanderbar), ledningslängd, terminaltyp (U.FL， förtennade kontakter) och substratmaterial (PI för högklassig / LCP). Vi erbjuder provproduktion för små partier och pålitliga leveranstider för stora volymer.

5. Strikt kvalitetskontroll, hög konsistens

Varje sats av hörlursantenner genomgår provtagning och testning i en RF-ekofri kammare, såväl som hög-låg temperatur cykling och böjning av åldringstester, vilket eliminerar batch-prestandavariationer och gör dem lämpliga för långvarig massproduktion av märkeshörlurar.

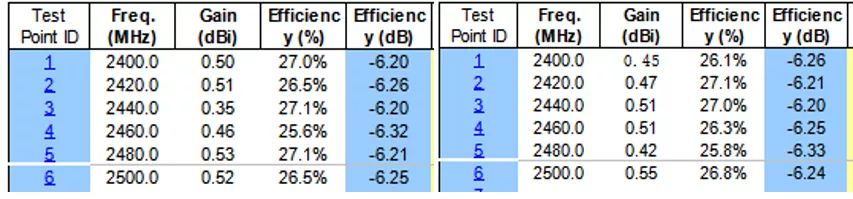

Tekniska specifikationer

Flexibel hörlursantenn kontra vanliga antennlösningar i branschen

Många hörlurstillverkare kämpar när de väljer antenner, slits mellan fjäderantenner, styva PCB-antenner och keramiska antenner. Baserat på verkliga tester över tusentals hörlursprojekt har vi sammanställt en tydlig och intuitiv jämförelse:

Om dina öronsnäckor har begränsat inre utrymme, oregelbundna höljesformer eller kräver hög konsistens i massproduktion, är en flexibel hörlursantenn den optimala lösningen. Som en originaltillverkare baserad i Shenzhen kan Qianmu Communications snabbt optimera antenndesignen enligt din prototyp.

RF ekofri kammartestutrustning

Hur man väljer rätt flexibla hörlursantenn

Många inköpsingenjörer för hörlurar gör ofta misstag när de väljer modeller. Baserat på många års erfarenhet av leverantörsservice, här är fyra viktiga urvalskriterier:

1. Prioritera att bekräfta det tillgängliga interna utrymmet i hörlurarna och tillhandahålla 3D-ritningar av kavitetens längd, bredd, höjd och struktur. Vi kommer att bedöma de maximala antenndimensionerna och tillåtna böjningsområden. Köp inte vanliga standardantenner direkt, eftersom det med stor sannolikhet kommer att leda till dålig signalprestanda.

2. Definiera tydligt mål för miljöanvändning. För produkter som är inriktade på sport- och utomhushörlurar, välj versioner optimerade för böjmotstånd och vibrationsmotstånd; för exportprodukter, bekräfta miljöcertifieringskraven för målmarknaden i förväg.

3. Var uppmärksam på stödtjänsterna för RF-inställning – att helt enkelt köpa en flexibel hörlursantenn garanterar inte användbarhet! Utan korrekt antennmatchning och inställning kan även de bästa materialen resultera i prestandafördröjning. Välj en tillverkare med interna RF-ingenjörer, snarare än bara en mellanhand.

4. Skicka oss ett prov för testning innan du lägger den officiella beställningen. Vi kommer att tillverka prototypantenner för testning på plats av kunden. Massproduktion kommer bara att börja efter framgångsrika tester, vilket minimerar utvecklingsrisker.

FAQ

F1: Stöder hörlursantennen anpassade storlekar?

S: Ja, vi stöder anpassning. Som fabrik kan vi forma och anpassa de yttre dimensionerna, ledningslängden och terminaltypen enligt hörlurarnas interna struktur. Du kan tillhandahålla 2D/3D-ritningar, och vi kommer att utvärdera designen och ta fram prover.

F2: Vad är den minsta beställningskvantiteten (MOQ) för hörlursantenner?

A: Standard hörlursantenner i lager med låg MOQ; anpassade prover tillgängliga i små kvantiteter, och MOQ för massproduktionsbeställningar kan förhandlas. Kontakta gärna vårt säljteam för frågor.

F3: Kan du tillhandahålla en antenn RF-testrapport?

A: Ja. Varje parti av produkter levereras med fabrikstestdata, och vi kan även tillhandahålla tredjepartsinspektionsrapporter på kundens begäran, vilket säkerställer fullständig spårbarhet av dokumentation.

F4: Kan hörlursantennen vara kompatibel med en Bluetooth 5.3-modul?

A: Fullt kompatibel. Den flexibla hörlursantennen fungerar i standard 2,4G ISM-bandet och är kompatibel med hela serien av Bluetooth 5.0/5.1/5.2/5.3 ljudmoduler.

F5: Vilka dokument kan tillhandahållas för produktexport?

S: Vi kan tillhandahålla proformafakturor, packlistor, RoHS- och CE-rapporter, affärslicenser och andra dokument för att uppfylla tullklareringskraven i olika länder.
