Myntantenn

Myntantennen är en kompakt, cylindrisk extern RF-antenn med en knappliknande form. Designad som en 2,4 GHz 5,8 GHz Dual Band-antenn, ger den en lättviktig trådlös överföringslösning för små elektroniska enheter som använder WiFi, Bluetooth och ZigBee-kommunikation.

Qianmu Communications egenutvecklade knappgummistavsantenn använder formsprutnings- och tätningsteknik i ett stycke. Den integrerar ett helkopparresonanselement och ett reflekterande skärmskikt av metall i botten.

Utrustad med ett standard SMA-gängat gränssnitt, kan denna SMA Dual Band-antenn monteras och fästas direkt på enhetens hölje. Jämfört med smala gummistångsantenner och inbyggda PCB-antenner, erbjuder den en kompakt, diskret struktur med ett tätat hölje för inomhus- och utomhusapplikationer.

Hur det fungerar

Myntantennen använder en intern dubbellagers ringkopparoscillator för dubbelbands RF-sändning och mottagning. Den knappformade basen har ett reflekterande metallskikt som är utformat för att hantera signalstrålning och minska påverkan från närliggande elektroniska komponenter.

1. Layered oscillator design:Det övre lagret är designat för 2,4 GHz-bandet som används av Bluetooth och ZigBee, medan det nedre lagret stöder 5,8 GHz-bandet som används av kompatibla WiFi-enheter. Den angivna fullbands VSWR är ≤1,35.

2. Basavskärmning och störningshantering:Det undre reflekterande metallskiktet är utformat för att minska påverkan av elektromagnetiska störningar från enhetens huvudkort, litiumbatteri och metallhölje. Den faktiska prestandan beror på installationsmiljön och kräver testning i den färdiga enheten.

3. Tätat hölje och temperaturbeständighet:Det formsprutade huset i ett stycke är designat för miljöskydd. Det angivna driftstemperaturområdet är -35°C till +70°C. Temperaturrelaterad frekvensstabilitet bör bekräftas under de specificerade testförhållandena.

4. RF-impedansmatchning:Antennen använder en 50Ω nominell impedans för att stödja RF-integration och minska impedansmissanpassning. Förstärkning, VSWR och strålningseffektivitet kan utvärderas genom lämplig RF-testning.

Kompatibel utrustning och applikationer

1. Smart hem:Som en antenn för smarta hemenheter kan den användas i mini-smarta gateways, WiFi-uttag, dörr- och fönsterlarm och Bluetooth-fjärrkontroller. Dess kompakta struktur hjälper till att rymma trådlös anslutning i enheter med begränsat installationsutrymme.

2. Industrial Internet of Things:Denna trådlösa sensorantenn kan övervägas för miniatyrterminaler för temperatur och luftfuktighet, noder för spårning av lagertillgångar och trådlösa dataöverföringsmoduler. Det är också relevant för applikationer med antenn för IoT-enheter där frekvensbandet och installationsförhållandena matchar systemkraven.

3. Bärbar elektronik:Som en kompakt antenn för bärbara enheter kan den användas i handhållen skanningsutrustning, bärbara detektorer och mini Bluetooth-högtalare. Enhetens layout och RF-prestanda bör utvärderas innan den slutliga integreringen.

4. Säkerhetsenheter:Denna antenn för trådlösa säkerhetsenheter kan vara lämplig för små trådlösa kameror och åtkomstkontrollsystem. För kompatibla Bluetooth-baserade ingångssystem kan den fungera som en Bluetooth-åtkomstkontrollantenn.

5. RF-tillbehör:Valfria tillbehör inkluderar SMA-till-IPEX-matarkablar och andra kompatibla RF-anslutningskomponenter. Anslutningsval ska bekräftas mot den trådlösa modulen och enhetsgränssnittet.

Kärnproduktens funktioner

Qianmu Communication tillhandahåller myntantennalternativ för kompakta trådlösa enheter, med specifikationer och gränssnittskonfigurationer valda enligt applikationskraven.

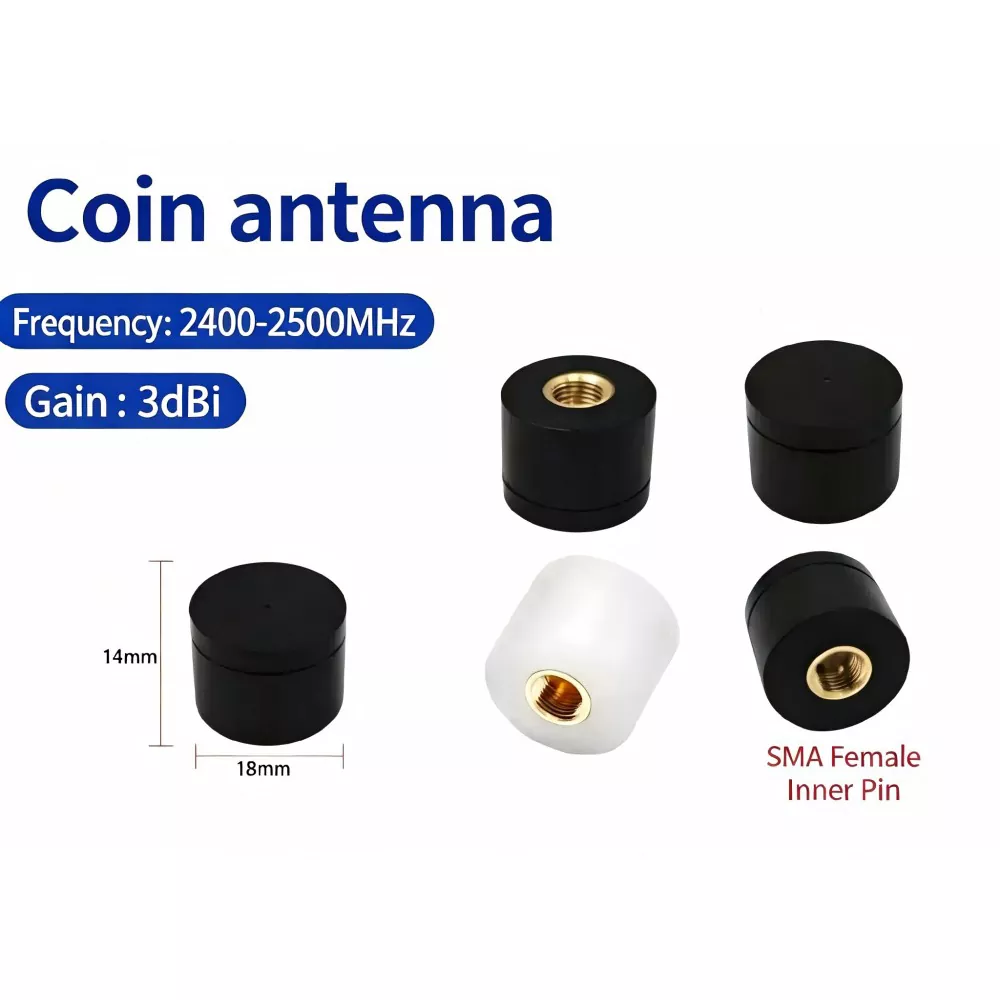

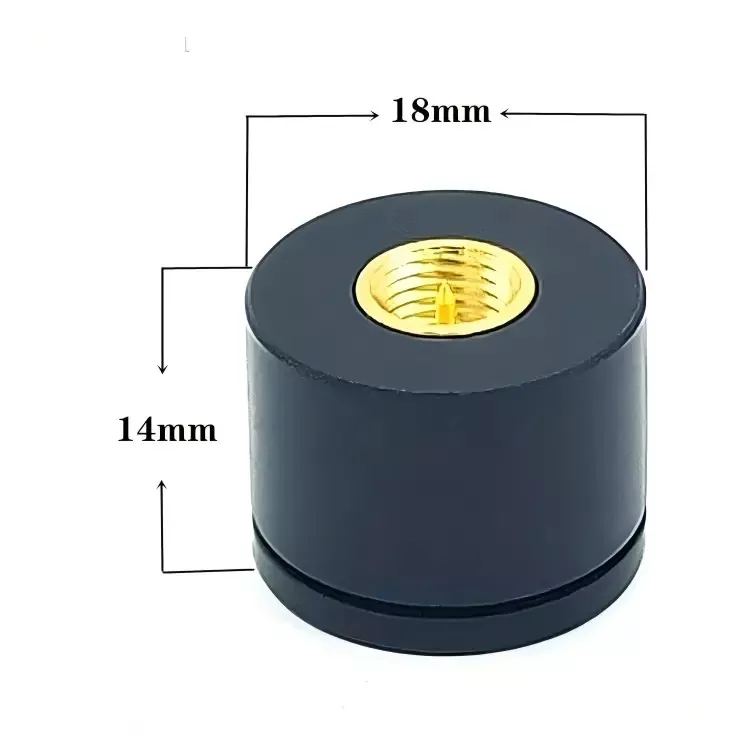

1. Kompakt knappformad struktur:Finns i 15 mm och 18 mm basdiametrar, med en höjd på 14 mm. Det lilla fotavtrycket stöder installationer där det externa antennutrymmet är begränsat.

2. Dubbelbandsdrift:Denna Mini WiFi-antenn stöder de specificerade 2,4GHz och 5,8GHz frekvensområdena. Beroende på enhetens konfiguration kan antennen användas i kompatibla WiFi-, Bluetooth- och ZigBee-applikationer. Bekräfta protokollspecifika frekvenskrav före valet.

3. Gränssnittsalternativ:Standardkonfigurationer inkluderar SMA-gränssnitt med olika kontaktarrangemang. Kompatibla tillbehör kan inkludera lödterminaler och första generationens eller fjärde generationens IPEX-matarkablar, beroende på den valda konfigurationen.

4. Miljöskydd:Det IP54-klassade höljet är designat för att ge skydd mot damm och vattenstänk. Svarta och vita husalternativ är tillgängliga enligt lager- och beställningskrav.

5. Anpassning:Anpassade SMA-antennalternativ kan inkludera dimensionsjusteringar, tryck av skallogotyp och RF-kontaktkonfigurationer. Lagertillgänglighet, provets ledtid och volymprissättning bör bekräftas för varje beställning.

Tekniska specifikationer

Applikationsexempel

1. Utrustning för smarta hem:En kompakt antenn kan installeras på ett WiFi-dörr- eller fönsterlarm där bostadsutrymmet är begränsat. Det slutliga anslutningsintervallet beror på antennplacering, väggar, störningar och enhetens RF-konfiguration.

2. Industriella sensorterminaler:En trådlös sensorantenn kan användas med utrustning för övervakning av temperatur och fuktighet. För enheter som sitter i metall bör antennpositionering och den omgivande markstrukturen utvärderas för att fastställa deras effekt på RF-prestanda.

3. Utrustning för tillträdeskontroll utomhus:En externt monterad antenn kan stödja kompatibla Bluetooth-åtkomstkontrollenheter. Kapslingen, anslutningens tätning och monteringsarrangemanget bör kontrolleras mot de erforderliga miljöförhållandena.

4. Handhållen utrustning:Denna miniantenn för handhållna enheter kan övervägas för trådlös streckkodsläsare och annan bärbar elektronik som kräver en kompakt extern antenn. Anslutningsstabilitet bör valideras i den avsedda driftsmiljön.

Urvals- och beställningsguide

1. Val av frekvens:För enheter som använder kompatibla WiFi- och Bluetooth-konfigurationer, utvärdera 2,4 GHz och 5,8 GHz dubbelbandsmodellen. För applikationer med endast Bluetooth kan en 2,4 GHz enkelbandskonfiguration övervägas om tillgänglig.

2. Installationsmiljö:För enheter med metallhölje, se över antennens monteringsposition, spelrum och jordningsarrangemang. En reflekterande bas eliminerar inte behovet av RF-testning i den slutliga kapslingen.

3. Storleksval:Tänk på versionen med 15 mm diameter när monteringsutrymmet är begränsat. 18 mm-versionen kan övervägas när tillgängligt utrymme och nödvändiga RF-egenskaper stödjer det; bekräfta prestanda snarare än att anta att den större modellen alltid ger högre förstärkning.

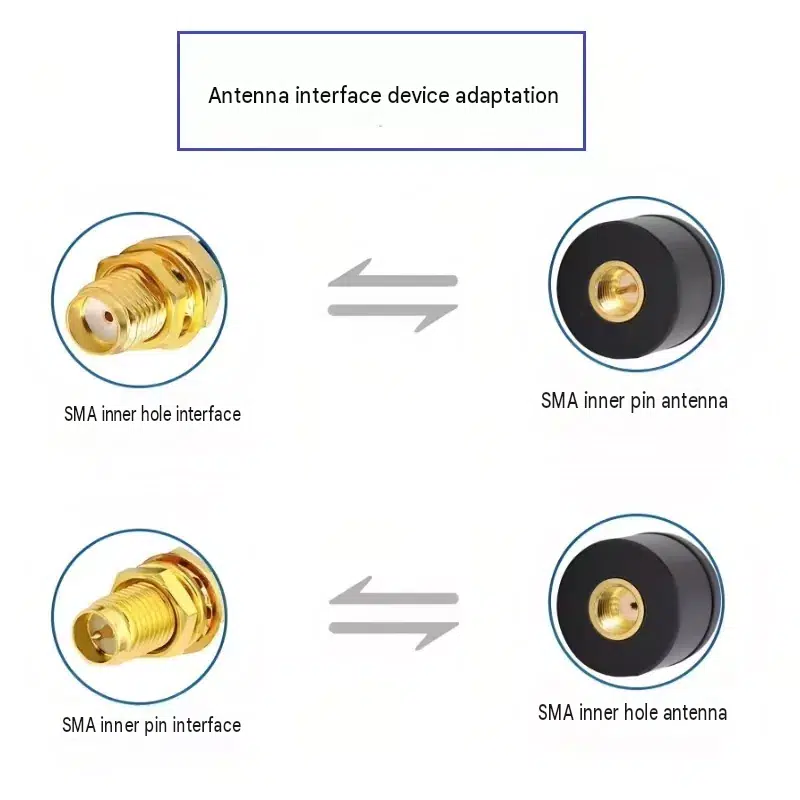

4. Gränssnitt och exportkrav:Bekräfta om enheten kräver ett SMA innerstift eller innerhålsgränssnitt. IPEX-adapterkablar, kontaktkonfigurationer och neutrala exportförpackningar kan diskuteras när du förbereder en beställning.

FAQ

1. Kan den här antennen användas med enheter med metallhölje?

Den kan vara lämplig för enheter med metallhölje, men prestandan beror på antennens monteringsposition, spelrum, markstruktur och husdesign. Den reflekterande basen är avsedd att hjälpa till att hantera interaktionen med närliggande strukturer. Testning i den färdiga enheten rekommenderas.

2. Kan SMA-gränssnittet ändras till IPEX?

Kompatibla matarkablar och gränssnittskonfigurationer kan vara tillgängliga, inklusive specificerade IPEX-generationer. Vänligen bekräfta önskad kontakttyp, kabellängd och installationsarrangemang innan du beställer.

3. Kan en laboratorietestrapport tillhandahållas?

RF-testdokumentation kan finnas tillgänglig för tillämpliga produktkonfigurationer. Bekräfta tillgängliga rapporter, uppmätta parametrar och testförhållanden med Qianmu Communication innan du gör en beställning.

4. Är denna 2,4 GHz 5,8 GHz Dual Band-antenn lämplig för WiFi- och Bluetooth-enheter?

De angivna frekvensområdena täcker 2,4GHz och 5,8GHz drift. Kompatibiliteten beror på enhetens trådlösa protokoll, erforderliga frekvensband, kontakt och RF-design. För ZigBee-enheter som arbetar på 2,4 GHz, bekräfta den matchande konfigurationen och validera prestandan i den slutliga produkten.

5. Kan kontakten eller kabelkonfigurationen anpassas?

Anpassade SMA-antennkonfigurationer kan vara tillgängliga för olika enhetsgränssnitt och installationskrav. Ange kontakttyp, kabellängd, frekvensområde och målapplikation så att den nödvändiga konfigurationen kan utvärderas.

6. Kan denna antenn användas i smarta sensorer och bärbar utrustning?

Det kan vara lämpligt för WiFi-antenn för Smart Sensors-applikationer och andra kompakta trådlösa produkter när frekvensområdet och RF-egenskaperna uppfyller enhetens krav. För bärbar utrustning, utvärdera tillgängligt monteringsutrymme, höljesmaterial och antennposition innan du slutför designen.
