För modern brottsbekämpande och fältregistreringsutrustning är tillförlitlig positionering mer än en bekvämlighet – det kan direkt påverka bevisspårbarhet och driftsäkerhet.QianmuutvecklarBody Cam GPS-antennsom en industriell GNSS-keramisk antenn för kroppsburna kameror, bevisinsamlingsterminaler, patrullutrustning och andra krävande mobila enheter. Dess GPS-, BeiDou-, GLONASS- och Galileo-kompatibilitet, RHCP-design och robusta keramiska struktur är designade för att upprätthålla stabil satellitmottagning i utmanande miljöer.
En GPS-antenn inuti en kroppsburen kamera måste fungera runt människors kroppsobstruktion, kompakta enhetsstrukturer, metallskärmar, cellulära RF-moduler, batterier och förändrade utomhusförhållanden. En lämplig GNSS-antenn behöver därför mer än grundläggande satellitmottagning. Den här artikeln förklarar hur keramisk antennkonstruktion, cirkulär polarisation, RF-störningskontroll, material med bred temperatur och korrekt installation bidrar till stabil positionering. Den jämför också keramiska och flexibla FPC-antennteknologier och beskriver viktiga val och installationsöverväganden för tillverkare av professionella kroppskameror.
Innehållsförteckning
- Vad är en Body Cam GPS-antenn?
- Varför spelar GPS-prestanda någon roll i kroppsburna kameror?
- Vilka prestationsfaktorer bör köpare utvärdera?
- Keramisk GPS-antenn vs. FPC-antenn
- Viktiga tekniska specifikationer
- Hur ska en GPS-antenn installeras?
- Typiska applikationer
- FAQ
- Slutsats
Vad är en Body Cam GPS-antenn?

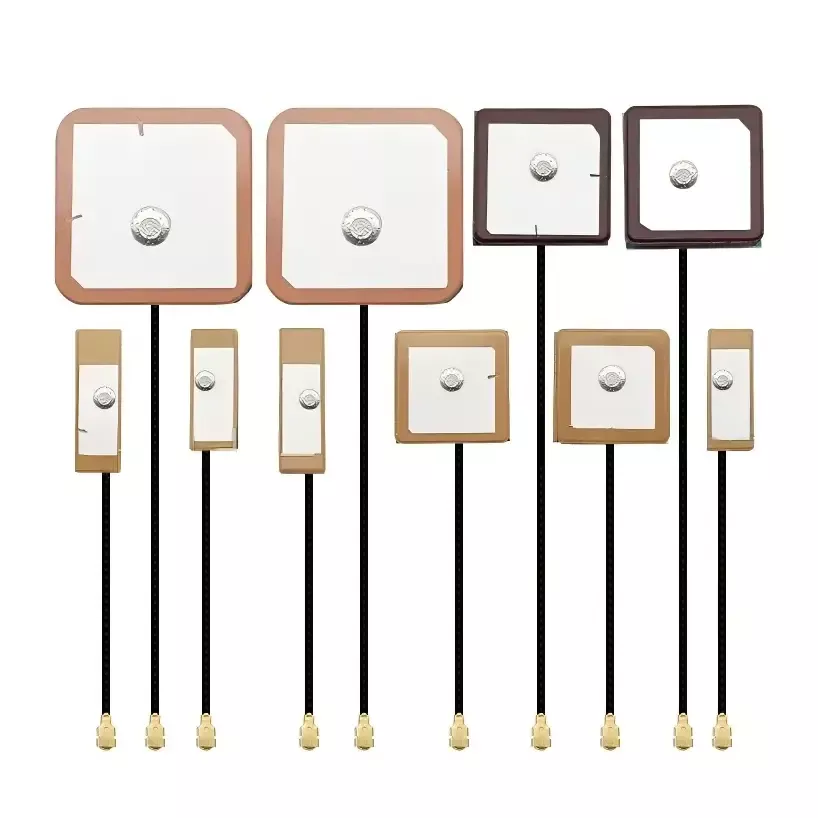

En Body Cam GPS-antenn är en specialiserad GNSS-mottagningskomponent designad för att ta emot satellitnavigeringssignaler för kroppsburna kameror och bärbara bevisinspelningsterminaler. Till skillnad från en GPS-antenn för allmänt bruk måste den fungera i en kompakt hölje samtidigt som den hanterar kroppsobstruktion, elektroniska störningar, rörelser och föränderliga utomhusmiljöer.
Qianmus lösning använder en högdielektrisk keramisk patchstruktur och höger cirkulär polarisation (RHCP). Designen stöder GPS L1 vid 1575,42 MHz och BeiDou B1 vid 1561 MHz, medan kompatibilitet med stora satellitnavigeringssystem kan stödja professionella positioneringsapplikationer på både inhemska och internationella marknader.
Antennen tar emot satellitsignaler och skickar den optimerade RF-signalen till positioneringschipset. Enheten kan sedan beräkna information om plats, hastighet, tid och höjd och associera platsdata med inspelat ljud och video. Detta skapar en praktisk koppling mellan inspelat innehåll och platsen där en händelse inträffade.
Varför spelar GPS-prestanda någon roll i kroppsburna kameror?
Kroppsburna kameror används ofta när personal går, springer, vänder sig, går in i byggnader eller kör fordon. Dessa rörelser skapar en svårare RF-miljö än vad en stationär GPS-mottagare vanligtvis upplever.
Stabil positionering kan ge flera praktiska fördelar:
- Bevis spårbarhet:Platsinformation kan associeras med inspelade bilder och operativa händelser.
- Kontinuerliga banrekord:Pålitlig satellitmottagning hjälper till att minska luckorna i rörelsespårningen.
- Operativ medvetenhet:Fältteam kan få mer pålitlig platsinformation under mobil verksamhet.
- Minskad positionsavvikelse:Bättre antennprestanda kan hjälpa till att begränsa instabila platsavläsningar orsakade av svaga eller reflekterade signaler.
- Global implementering:GNSS-kompatibilitet med flera system är användbar för utrustning avsedd för olika geografiska marknader.
För tillverkare bör antennval därför övervägas under de tidiga stadierna av karosskameradesign snarare än behandlas som en slutlig komponentvalsuppgift.
Vilka prestationsfaktorer bör köpare utvärdera?
1. Satellitsystemkompatibilitet
Professionella kroppskameror kan användas i olika länder och i olika driftsmiljöer. Att stödja GPS och BeiDou samtidigt som det tar emot GLONASS och Galileo kan ge större flexibilitet vid design av utrustning för inhemska och utländska marknader.
2. Cirkulär polarisering
GNSS-satellitsignaler har cirkulära polarisationsegenskaper. En RHCP-antenn är utformad för att matcha denna signalegenskap och kan hjälpa till att minska påverkan av vissa reflekterade och felaktigt polariserade signaler. Detta blir särskilt användbart runt byggnader, fordon, metallkonstruktioner och andra reflekterande ytor.
3. Motstånd mot RF-störningar
En modern kroppskamera kan innehålla 4G/5G-kommunikationsmoduler, Wi-Fi, processorer, batterier och andra elektroniska kretsar. Dessa komponenter kan skapa en elektriskt komplex miljö. Antennmatchning och lämplig fysisk separation kan hjälpa till att minska oönskad RF-koppling och förbättra positioneringsstabiliteten.
4. Miljöpålitlighet
Professionell utrustning kan utsättas för sommarvärme, vinterkyla, vibrationer, stötar, fukt och långvarig utomhusdrift. Qianmus industriella keramiska design är specificerad för ett driftstemperaturområde på -40°C till +75°C, vilket stöder applikationer där komponenter av konsumentkvalitet kanske inte ger tillräcklig miljömarginal.
5. Mekanisk hållbarhet
Kroppsburen utrustning upplever upprepade rörelser och fysisk hantering. En stel keramisk antennstruktur kan ge bättre dimensionsstabilitet än en flexibel struktur i applikationer där mekanisk hållbarhet är en prioritet.
Keramisk GPS-antenn vs. FPC-antenn
Både keramiska och FPC-antenntekniker kan vara användbara, men deras egenskaper är olika. Rätt val beror på produktstruktur, tillgängligt utrymme, miljöförhållanden, erforderlig positioneringsprestanda och målapplikation.
| Jämförelsefaktor | Qianmu Keramisk antenn | Standard FPC GPS-antenn |
|---|---|---|
| Kärnmaterial | Industriell högtemperatursintrad keramik | Flexibel PI-film |
| Signalmottagning | Designad för stark satellitsignalinsamling | Lämplig för kompakta allmänna applikationer |
| Polarisering | RHCP | Beror på antenndesign |
| Driftstemperatur | -40°C till +75°C | Beror på specifik modell |
| Mekanisk struktur | Styv keramisk konstruktion | Flexibel filmkonstruktion |
| Interferenskontroll | Designad för krävande RF-miljöer | Mer beroende av systemlayout och installation |
| Typisk tillämpning | Professionella kroppskameror och industriterminaler | Kompakt konsument- och bärbar elektronik |
För tillverkare som utvecklar professionella bevisinspelningsenheter kan en keramisk GNSS-antenn erbjuda en användbar kombination av RF-prestanda, miljöbeständighet och strukturell stabilitet.
Viktiga tekniska specifikationer
När man utvärderar en GPS-antenn för en kroppskamera bör ingenjörer granska den fullständiga RF- och mekaniska specifikationen istället för att bara fokusera på nominell frekvenskompatibilitet.
| Parameter | Qianmu specifikation |
|---|---|
| Produkttyp | GNSS keramisk ytmonterad antenn |
| Operativa band | GPS L1: 1575,42 MHz; BeiDou B1: 1561 MHz |
| Polarisering | Höger cirkulär polarisation (RHCP) |
| Karakteristisk impedans | 50Ω |
| VSWR | ≤1,8 |
| Peak Gain | 3,0–3,8 dBi |
| Driftstemperatur | -40°C till +75°C |
| Förvaringstemperatur | -45°C till +80°C |
| Installation | SMT-placering, genomgående lödning eller anpassade kontakter |
Dessa specifikationer ger en användbar utgångspunkt för RF-ingenjörer. Den slutliga antennprestanda bör dock alltid verifieras efter integrering i hela kamerahöljet eftersom höljesmaterial, batteriplacering, PCB-layout, kabeldragning och närliggande trådlösa moduler avsevärt kan påverka faktisk RF-prestanda.
Hur ska en GPS-antenn installeras?
Även en högpresterande antenn kan underprestera om den är felaktigt installerad. Korrekt mekanisk och RF-integration är därför väsentlig.
Välj en lämplig installationsposition
Det keramiska strålningsområdet bör inte täckas direkt av metallhöljen, batterier eller metallfästen. Ett icke-metalliskt område mot den övre delen av kroppskameran är i allmänhet att föredra. Qianmu rekommenderar att du upprätthåller minst 15 mm avstånd från 4G/5G- och Wi-Fi-antenner där produktstrukturen tillåter det.
Följ korrekta lödningsprocedurer
För antenner av stifttyp bör lödfogarna vara kompletta och säkra. För SMT-produkter bör antennen vara korrekt inriktad och monterad enligt den rekommenderade PCB-processen. Överdrivet mekaniskt tryck bör undvikas eftersom keramiska komponenter kan skadas av felaktig hantering.
Styrkabel och ledningsdragning
Antennkablar bör dras försiktigt för att minska onödig koppling till kraftledningar och högströmskretsar. Där så är lämpligt kan isoleringsmaterial också användas för att isolera antennen från starka elektriska störkällor.
Testa den kompletta enheten
Testning av laboratoriekomponenter är viktigt, men det bör inte ersätta komplett maskinverifiering. Efter montering bör tillverkare utvärdera satellitinsamling med kallstart och varmstart, positioneringsnoggrannhet, satellitantal och bana kontinuitet under realistiska utomhusförhållanden.
Vilka applikationer kan använda en Body Cam GPS-antenn?
En professionell GNSS-antenn kan stödja ett brett utbud av mobil inspelnings- och positioneringsutrustning, inklusive:
- 4G/5G brottsbekämpande kroppskameror
- Polis- och trafikövervakningsterminaler
- Stadsförvaltning och vägförvaltning kroppskameror
- Brandkårens audiovisuella bevisutrustning
- Explosionssäkra och egensäkra inspelningsterminaler
- Utrustning för gruvdrift och petrokemisk inspektion
- Kraftinspektion och järnvägspatrullanordningar
- Utomhusinspektion och terminaler för fältdrift
- Exportorienterade kroppsburna flerbandskameror
Kombinationen av GNSS-mottagning, kompakt integration och hållbarhet i miljön gör denna antennteknik särskilt relevant för professionell utrustning som måste fungera kontinuerligt utanför kontrollerade inomhusmiljöer.
FAQ
1. Vilka satellitsystem stöder Body Cam GPS-antenn?
Antennen är designad kring GPS L1 och BeiDou B1 frekvenser och stöder multisystem GNSS applikationer som involverar GPS, BeiDou, GLONASS och Galileo.
2. Varför är RHCP viktigt för GNSS-mottagning?
RHCP, eller höger cirkulär polarisation, matchar polarisationsegenskaperna för vanliga GNSS-satellitsignaler. Det kan hjälpa till att förbättra mottagningskonsistensen och minska effekten av vissa reflekterade eller felaktigt polariserade signaler.
3. Kan antennen fungera i extrema temperaturer?
Det specificerade driftstemperaturintervallet är -40°C till +75°C, vilket gör antennen lämplig för många krävande utomhus- och industriella applikationer.
4. Kan antennen anpassas för en ny kroppskameradesign?
Ja. Som en originaltillverkare kan Qianmu stödja anpassad antennutveckling enligt enhetsstruktur, driftsfrekvens, installationskrav, kontaktkonfiguration och RF-prestandamål.
5. Hur mycket utrymme ska hållas från 4G/5G- och Wi-Fi-antenner?
Ett minsta avstånd på 15 mm rekommenderas där produktstrukturen tillåter. Det slutliga avståndet bör bekräftas genom RF-testning eftersom kapslingens geometri och intern elektronik kan ändra den optimala antennpositionen.
6. Är det nödvändigt att testa utomhus efter antenninstallation?
Ja. Utomhustestning av komplett enhet rekommenderas starkt. Ingenjörer bör verifiera satellitinsamling, positioneringsnoggrannhet, kall- och varmstarter och bana kontinuitet efter att antennen har integrerats i den slutliga kapslingen.
Slutsats
En pålitlig GNSS-antenn är en kritisk komponent i en professionell kroppsburen kamera eftersom positioneringsprestanda påverkar platsnoggrannhet, bevisspårbarhet och driftsäkerhet. Keramisk konstruktion, RHCP-polarisering, GNSS-kompatibilitet med flera system, störningskontroll och prestanda vid breda temperaturer kan ge en starkare grund för krävande applikationer för kroppskamera.
Qianmu kombinerar antenn FoU, tillverkning, RF-tester och anpassad produktion för att stödja tillverkare av karosskamera och systemintegratörer. För projekt som kräver anpassade frekvensband, dimensioner, kontakter, installationsstrukturer eller RF-optimering, utforska Body Cam GPS-antennlösningen ochkontakta ossför teknisk konsultation, prover och skräddarsydd antennutveckling.
