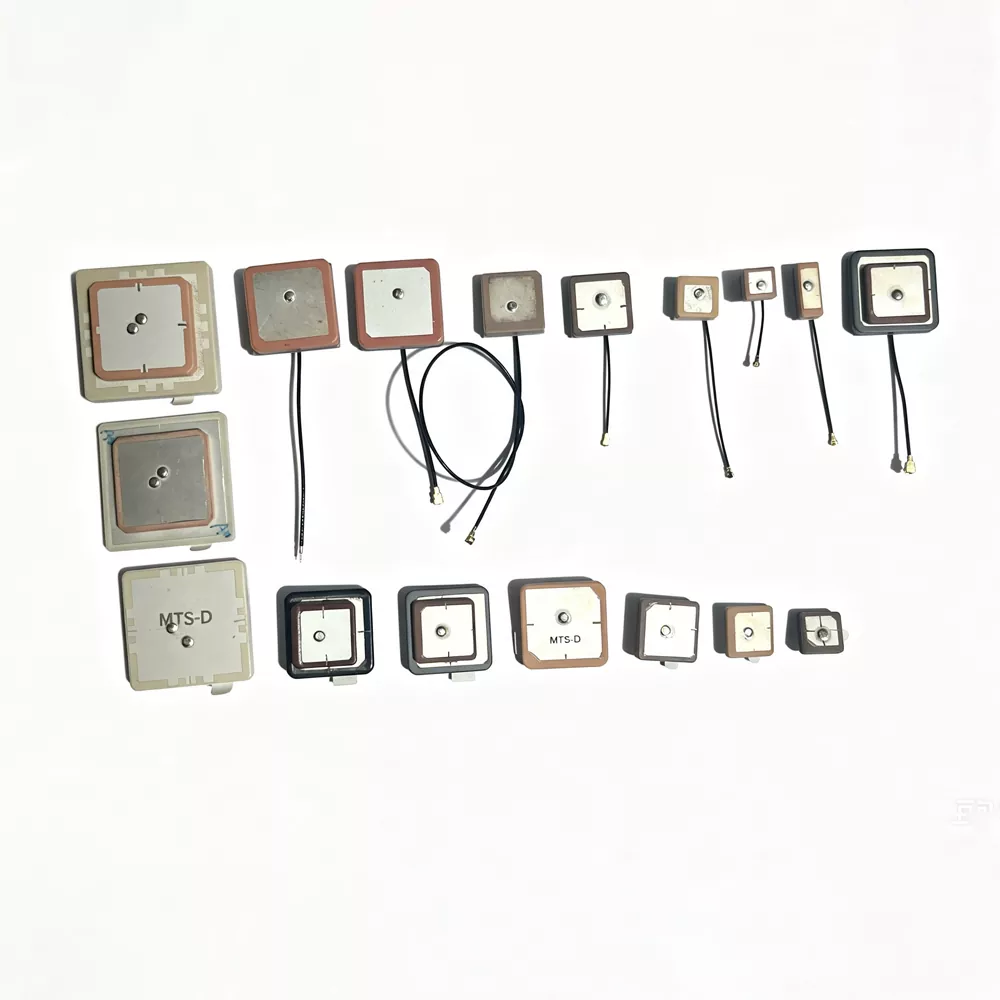

GPS BeiDou-antenn

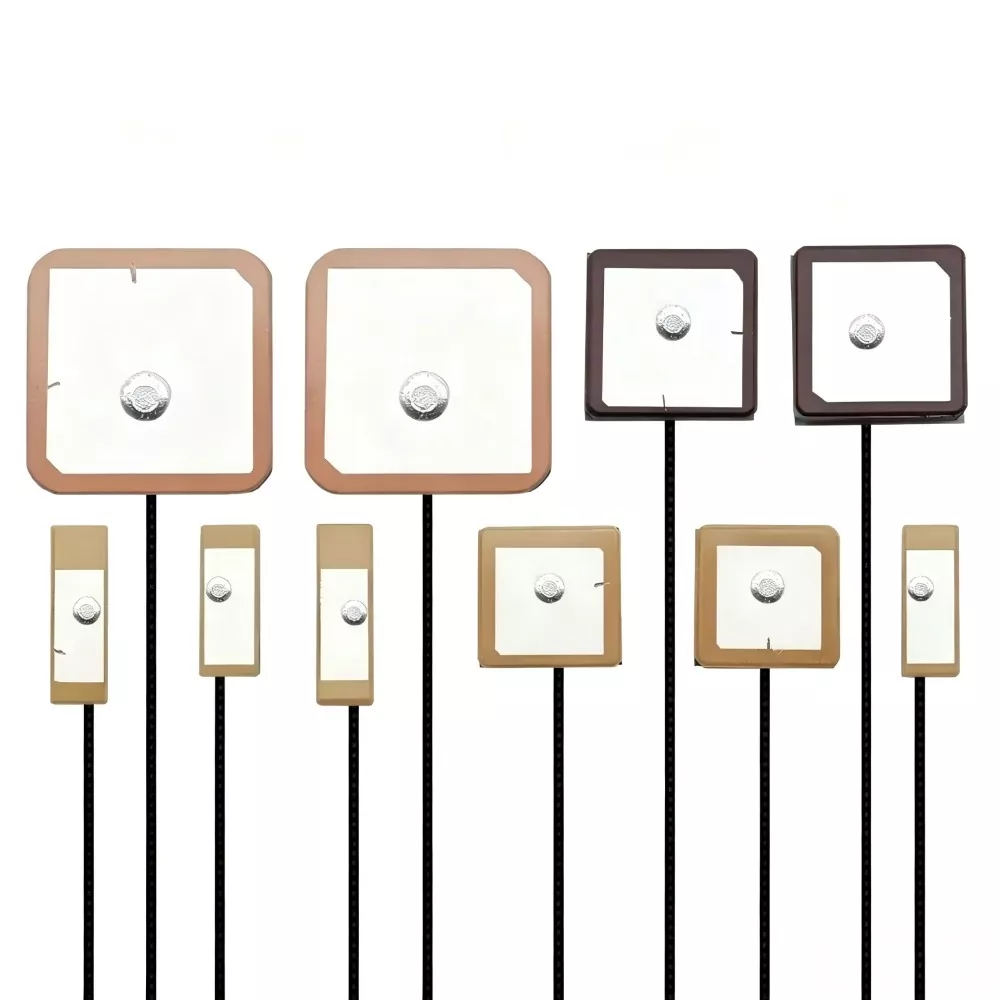

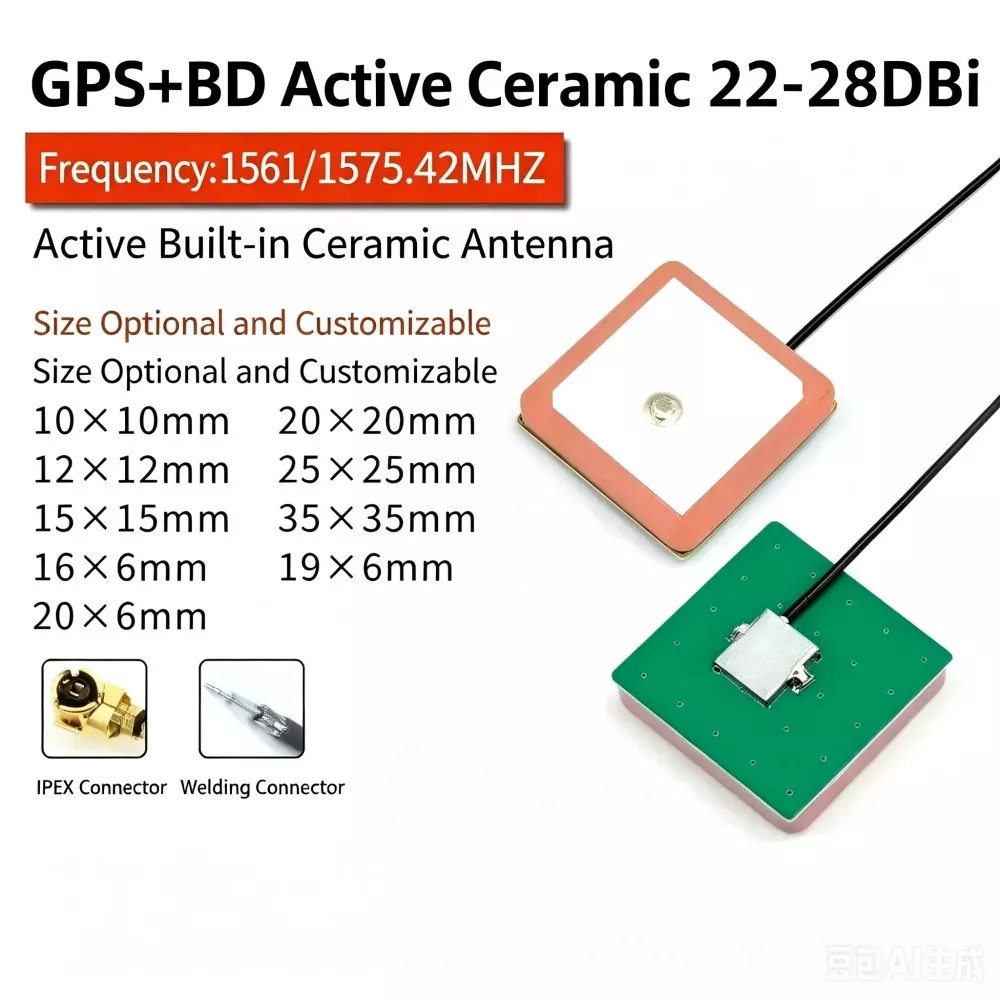

En GPS BeiDou-antenn är en RF-satellitnavigeringskomponent designad för mottagning av L1/B1-frekvenssignaler, inklusive GPS L1 (1575,42 MHz) och BeiDou B1 (1561 MHz).

Antennen använder typiskt en keramisk dielektrisk patchstruktur med ett material med hög permittivitet. Signalmottagning uppnås genom elektromagnetisk resonans mellan metallplåstret och det keramiska substratet, vilket omvandlar svaga satellit-RF-signaler till lågbrusiga elektriska signaler för GNSS-mottagarbehandling.

Höger cirkulär polarisation (RHCP) används för att matcha satellitsändningsegenskaper, vilket minskar förlusten av polarisationsmissanpassning i dynamiska mottagningsmiljöer.

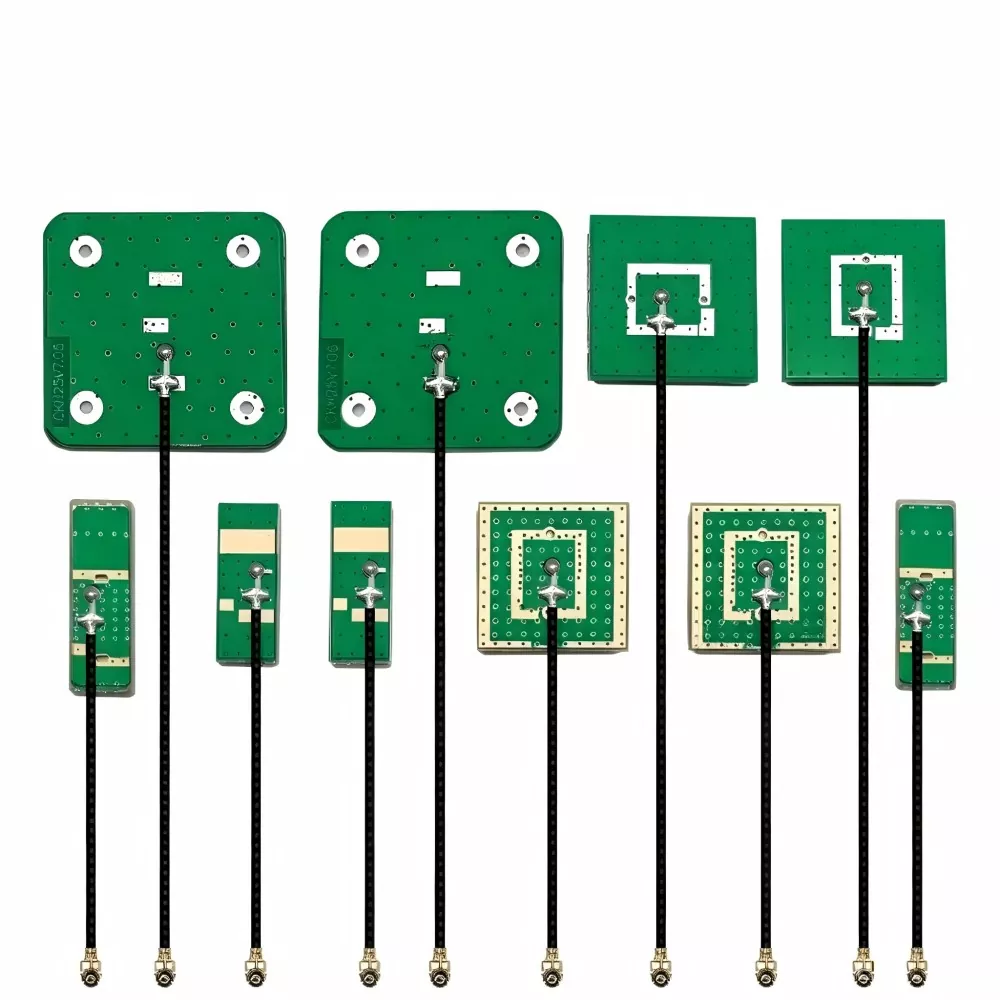

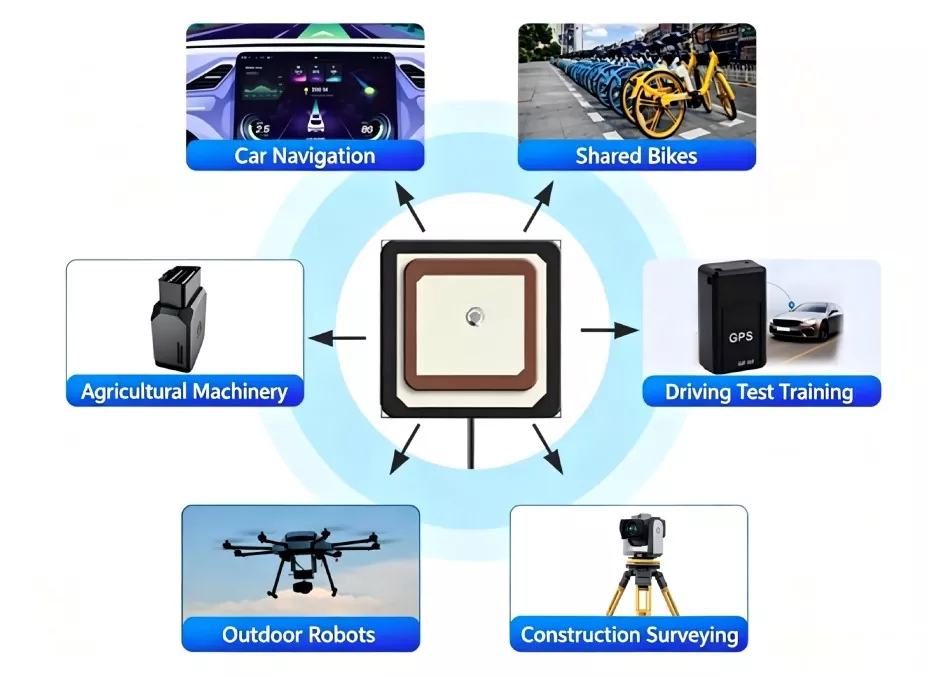

Kompatibla enheter

Som sourceFactory producerar vi GPS BeiDou-antenn. Den har exceptionell kompatibilitet och används ofta i följande enheter:

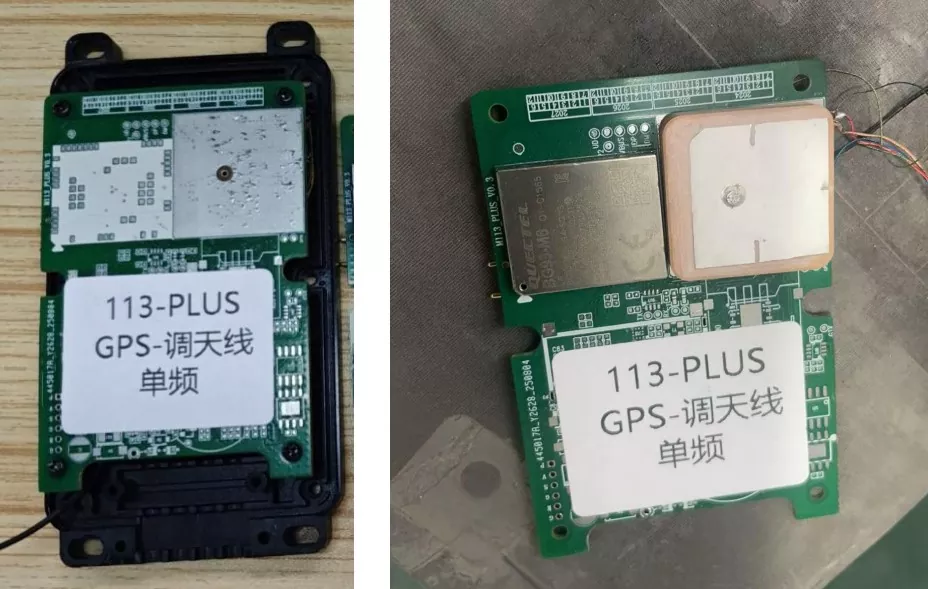

• I fordon och resor: Navigationssystem i fordon, smarta lås för delade cyklar och elskotrar, dashcams och OBD-spårare.

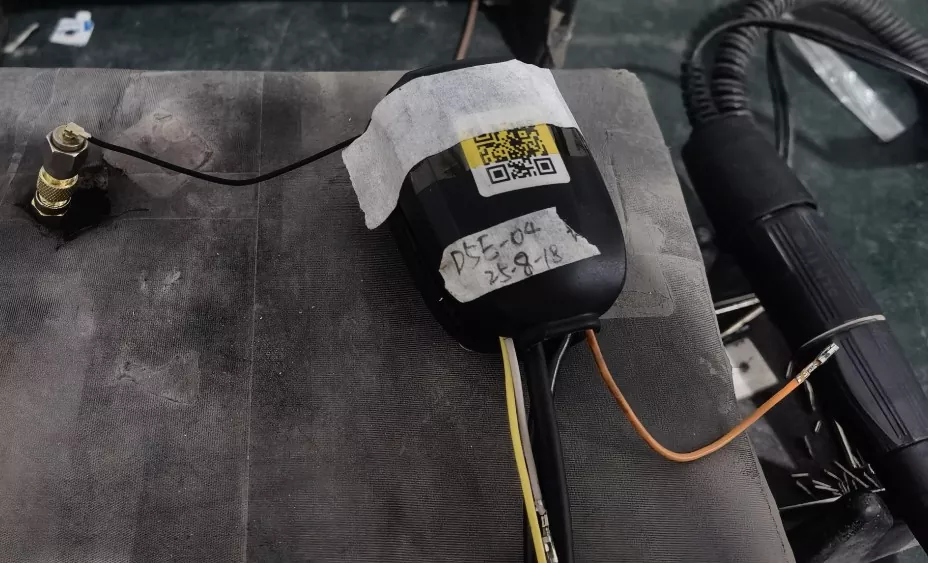

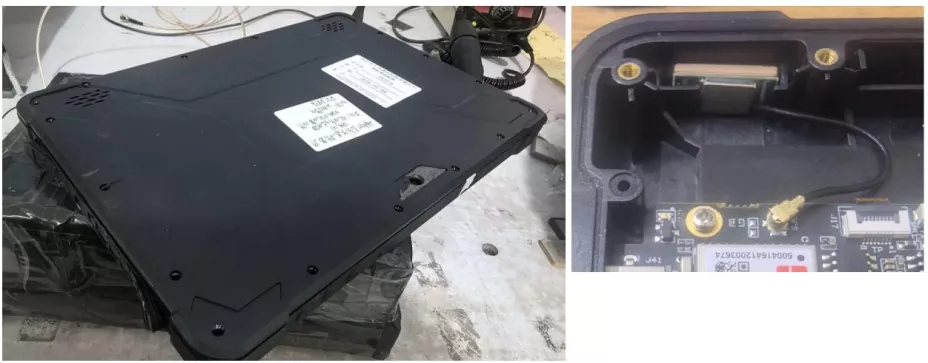

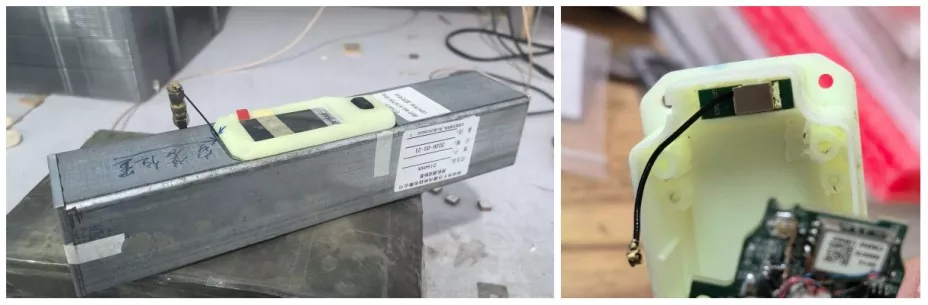

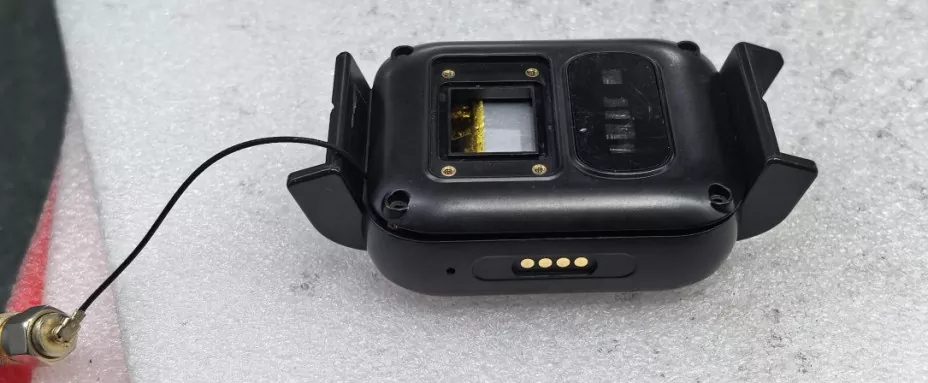

• Internet of Things och Wearables: Smartklockor, platsmärken för barn/äldre, miniatyrspårare för husdjur, spårningsetiketter för tillgångar.

• Industri och lantmäteri: Högprecisionsmätnings- och kartläggningsterminaler, lantbruksdrönare, industriella IoT-sensorer, handdatorer.

Kärnförsäljningsargument och verkliga uppmätta data

Vi fabriksproduktion GPS extern antenn har följande kärnfördelar:

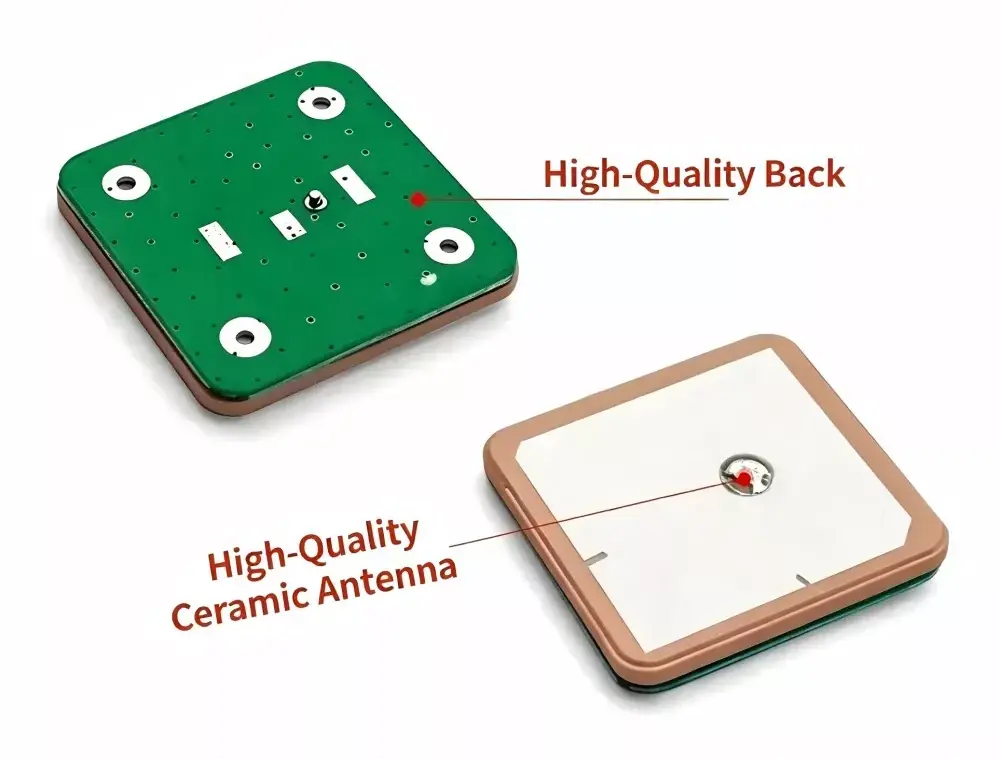

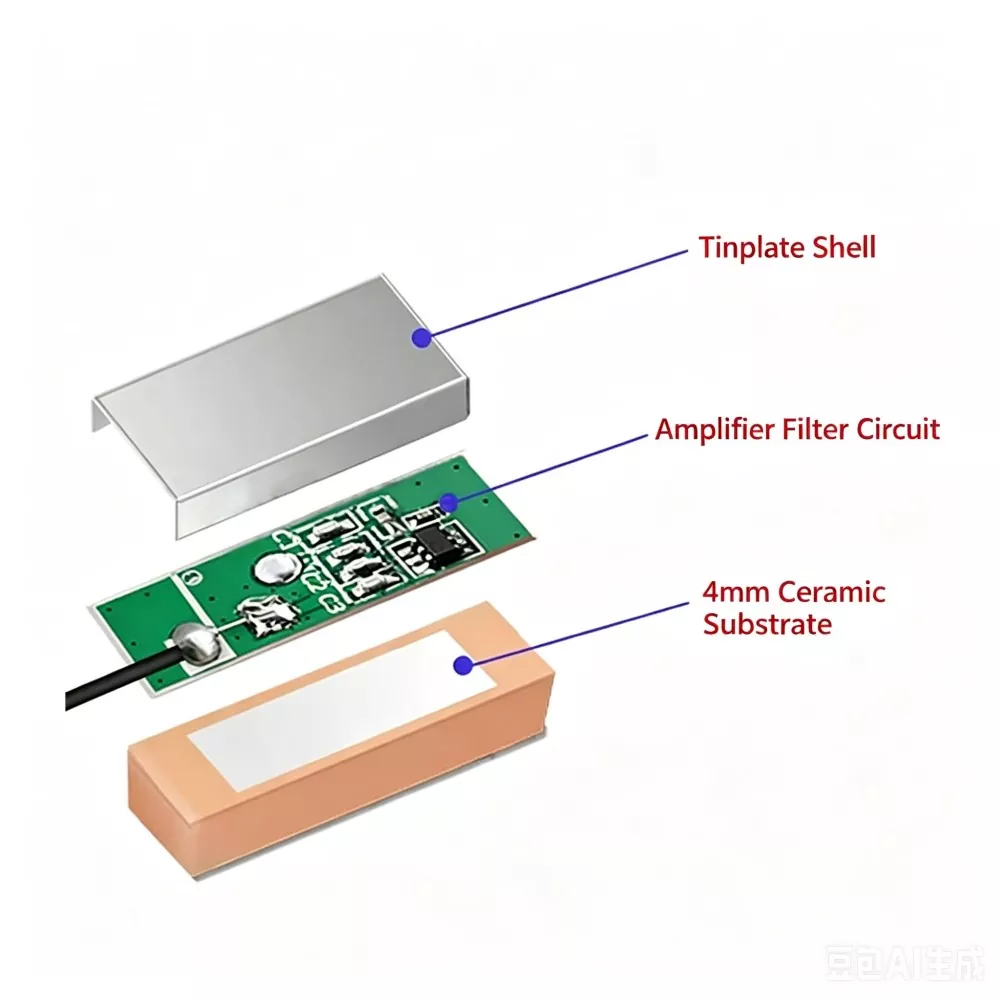

1. Den ultimata balansen mellan storlek och prestanda: Genom att använda multi-layer low-temperature co-fired ceramic (LTCC) teknologi, bibehåller denna komponent en stabil resonansfrekvens även i ett ultratunt paket som bara mäter 16×6×4,5 mm, vilket gör den idealisk för utrymmesbegränsade miniatyr IoT-enheter.

2. Utmärkt förmåga att detektera svaga signaler: Utrustad med en högpresterande LNA (lågbrusförstärkare), den uppmätta brussiffran (NF) är ≤2,0 dB och förstärkningen kan nå 25 dB ± 3 dB. I faktiska tester har enhetens satellitinsamlingstid för kallstart reducerats till inom 25 sekunder, och den kan stabilt ta emot mer än 7 satelliter även i urbana kanjonmiljöer.

3. Högtemperaturstabilitet: Temperaturkoefficienten för det keramiska dielektrikumet kontrolleras inom ±30 ppm/℃. I extrema miljöer som sträcker sig från -40 ℃ till 85 ℃ är resonansfrekvensförskjutningen ≤±5 MHz – mycket överlägsen den för konventionella PCB-antenner.

4. Impedansmatchning och anti-interferens: Standard 50Ω impedansdesign med VSWR ≤ 1,5; finns som tillval med en ferritbeläggning på ytan, som erbjuder undertryckning utanför bandet ≥ 40 dB och effektivt skyddar moderkortet från högfrekventa störningar såsom DC-DC-omvandlare.

Kärntekniska specifikationer och parametrar

Fördjupad jämförelse med konkurrerande produkter

1. Tillståndskrav

Antennen måste placeras i ett fritt område. Inga stora metallföremål får finnas inom en höjdvinkel på 30° ovanför antennen. Ett kontinuerligt 7 cm × 7 cm jordplan bör reserveras under antennen som en reflektor, utan routing tillåten direkt under det aktiva området.

2. EMI-isolering

Håll antennen borta från komponenter med högt brus som DC-DC-omvandlare, kristalloscillatorer, processorer och högtalare. Ett minsta avstånd på 2 cm rekommenderas.

3. Impedanskontroll

Upprätthåll en 50Ω kontrollerad impedans från antennmatningspunkten till GNSS-modulen. RF-spår bör hållas korta, med jämn routing och inga rätvinkliga böjar.

4. Orienteringskontroll

Den keramiska ytan måste vara vänd uppåt och förbli parallell med jordplanet. Lutningsvinkeln bör inte överstiga 15° för att bibehålla stabila RHCP-mottagningsegenskaper.

RF-tekniska överväganden

1. Markplansberoende

En GNSS-antenn kräver ett stabilt jordplan. Prestanda är direkt korrelerad med markstorlek och symmetri.

2. Flervägsmiljökänslighet

Stadsmiljöer introducerar signalreflektionsvägar som försämrar positioneringsnoggrannheten och ökar utspädningsprecisionen (DOP).

3. LNA-bidrag

Lågbrusförstärkarförstärkning förbättrar inhämtningskänsligheten men ökar också känsligheten för störningar utanför bandet om filtreringen är otillräcklig.

4. Frekvensstabilitet

Keramiska dielektriska temperaturkoefficienter påverkar resonansdrift under termiska cykliska förhållanden.

Hur väljer man rätt produkt?

När du väljer en extern GPS-antenn, överväg följande nyckelfaktorer:

1. Frekvens och polarisering Bekräfta om enheten kräver stöd för GPS L1, BeiDou B1 eller dubbla frekvenser. Blanda inte cirkulärt polariserade GNSS-antenner med linjärt polariserade antenner såsom 2.4G-typer, eftersom detta kommer att resultera i oöverensstämmelse och försämrad mottagning.

2. Installationsutrymme För kompakta enheter används vanligtvis en keramisk antenn på grund av dess lilla formfaktor. För kostnadskänsliga applikationer med tillräckligt med utrymme kan PCB-antenner övervägas. I komplexa RF-miljöer ger keramiska antenner mer stabil prestanda.

3. Aktiv eller passiv design Om enheten har ett metallhölje eller en lång RF-matningsledning (>1 m), rekommenderas en aktiv antenn med en integrerad LNA för att kompensera för signalförlust.

4. Valideringsdata Urvalet bör baseras på uppmätt fältprestanda (t.ex. satellitinsamling, C/N0, kallstartstid), inte bara laboratoriespecifikationer.

Varför välja oss (Qianmu Communications)?

• Direkt leverans från källfabriken: Vi avvisar mellanhänders vinstmarginaler och erbjuder mycket konkurrenskraftiga priser fritt fabrik med flexibla MOQ.

• Starka FoU- och anpassningsmöjligheter: Vi har ett team av professionella RF-ingenjörer som snabbt kan anpassa keramiska chipstorlek, silverskiktsform och LNA-förstärkning baserat på din ID-struktur och PCB-layout.

• Validering i verkliga fall: Våra produkter har framgångsrikt integrerats i leveranskedjorna för flera ledande cykeldelar, navigering i fordon och smarta bärbara varumärken, och löst otaliga problem som "långsam stjärnsökning och frekvent stjärnförlust." Problem.

• Fullständiga livscykeltjänster: Vi tillhandahåller teknisk support på ett enda ställe – från simuleringar av impedansmatchning före försäljning och vägledning för antennlayout till snabb analys av defekta produkter efter försäljning.

FAQ

F1: Kan keramiska antenner i olika frekvensband användas omväxlande?

S: Nej. GNSS-antenner och 2,4G/5,8G-antenner använder olika polarisationstyper och driftsmekanismer. GNSS-antenner är vanligtvis RHCP, medan 2,4G/5,8G-antenner är linjärt polariserade. Felöverensstämmelse mellan polarisation och frekvens resulterar i betydande signalförsämring eller förlust av satellitlås.

F2: Varför påverkar antennstorleken prestandan?

S: Den keramiska antennens prestanda är relaterad till effektiv strålningsarea och dielektricitetskonstant. En större keramisk volym förbättrar generellt förstärkningen och känsligheten. Men i kompakta konstruktioner kan prestandan delvis optimeras genom antennjustering och jordplansdesign.

F3: Vad är impedansen för den externa GPS-antennen?

S: Standarddesignimpedansen är 50Ω, vilket vanligtvis används i GNSS RF front-end-system. Anpassade impedansvärden kan stödjas beroende på matchningskrav på systemnivå.

F4: Hur verifieras installationsprestanda?

S: Utvärdering baseras vanligtvis på GNSS-mottagarmått såsom satellitinsamlingsräkning, SNR (signal-brusförhållande) och kallstartstid under öppen himmel. För stabil drift förväntas flera satellitlås och konsekventa C/N0-värden i en standardtestmiljö
