Delad cykelantenn

Shared Bike Antenna är en dedikerad IoT RF-antenn speciellt designad för att integreras i det smarta låshöljet på delade cyklar och e-cyklar. Den kräver inte extern exponering bortom enhetens hölje, istället placeras den direkt runt låskretskortet eller inom reserverat inre utrymme i låshuset. På grund av det begränsade interna utrymmet för smarta lås och elektromagnetiska störningar från metallhöljen, batterier, motorer och moderkortskomponenter, drabbas konventionella interna antenner från hyllan avsevärd signaldämpning när de installeras. Detta leder till försenad fordonsrapportering, positionsavvikelse, onormal energiförbrukning i viloläge och i slutändan högre driftsunderhållskostnader. Qianmu Communications antenn har optimerats och justerats speciellt för den komplexa elektromagnetiska miljön inuti låshusen, vilket säkerställer stabil kommunikation och positioneringssignalutmatning i slutna, slutna hålrum. Den fungerar som en kärnstödjande komponent för smarta låslösningar i delade tvåhjuliga fordon.

Arbetsprincip

1. Smart Lock-moderkortet matar ut en RF-signal genom sin RF-port, som sänds via en matarkabel till den inbyggda antennen på den delade cykeln för strålning.

2. Strålningsenheten omvandlar elektriska signaler till elektromagnetiska vågor, som penetrerar låshuset av plast och strålar utåt, sänder fordonsposition, låsstatus, batterinivå och felinformation till en molnbaserad hanteringsplattform.

3. Ta emot fjärrupplåsnings- och låskommandon från basstationen, omvandla de luftburna elektromagnetiska vågorna tillbaka till elektriska signaler och överför dem till moderkortet;

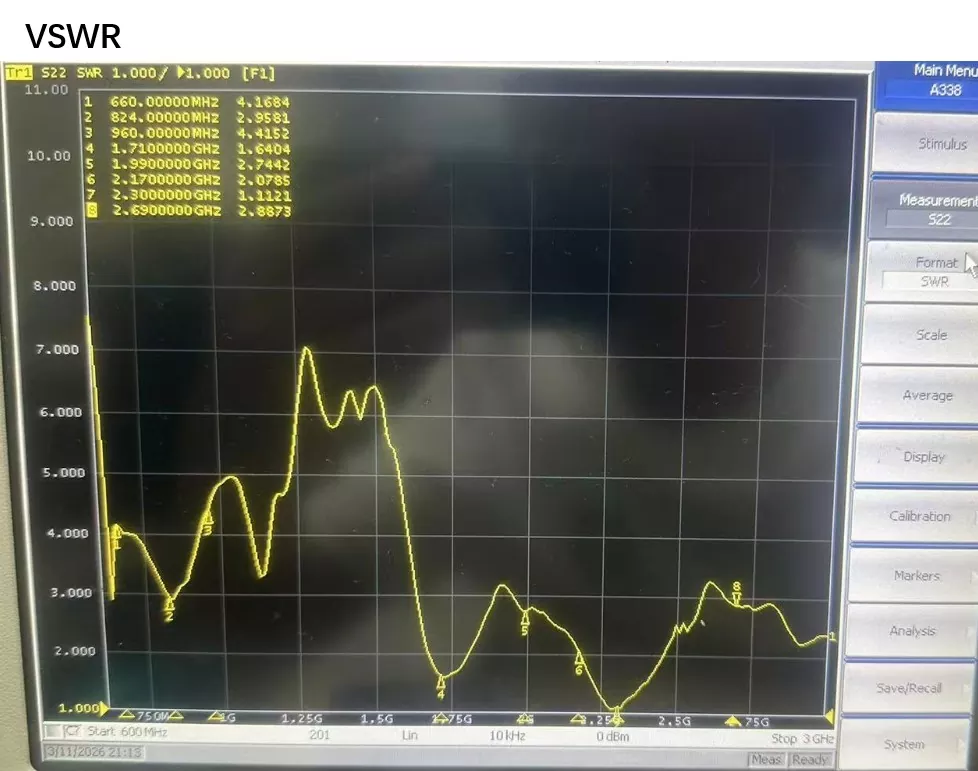

4. Impedansjustering utförs för att hantera interna metall- och batteristörningar, bibehålla en standardimpedans på 50 Ω i trånga utrymmen, minska ekoförluster, undertrycka onormal strömförbrukning och förlänga enhetens litiumbatterilivslängd.

Kompatibel med enheter som stöds

· NBIoT Smart Bike Lock

· 4G Cat.1 Delad elcykel Centrallås moderkort

· Intern IoT-kommunikationsmodul för delade elskotrar

· Delade skotrar och mobila enheter med inbyggda kommunikationsterminaler

· Litet utomhus IoT-lås, skåplås med inbyggd modul

Produktens kärnteknologi

1. Kavitets anti-interferensavstämningsdesign: Speciellt kalibrerad i en ekofri kammare för att hantera elektromagnetiska störningar från interna metallhöljen, litiumbatterier och kretskort i smarta lås. Den upprätthåller stabil strålningsprestanda även i trånga, slutna utrymmen, vilket effektivt förhindrar signalfluktuationer orsakade av låsets inre miljö.

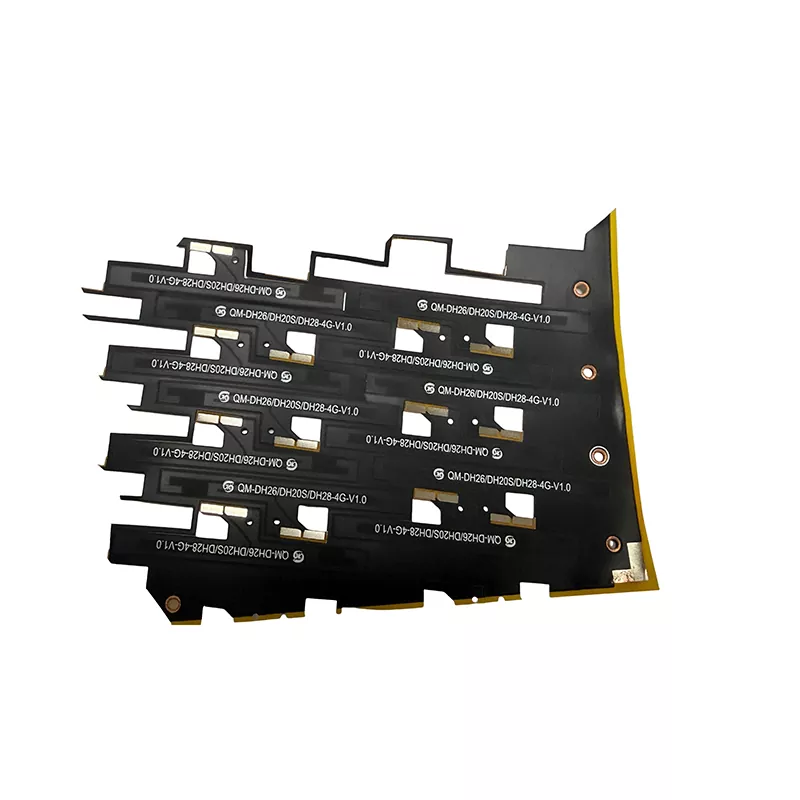

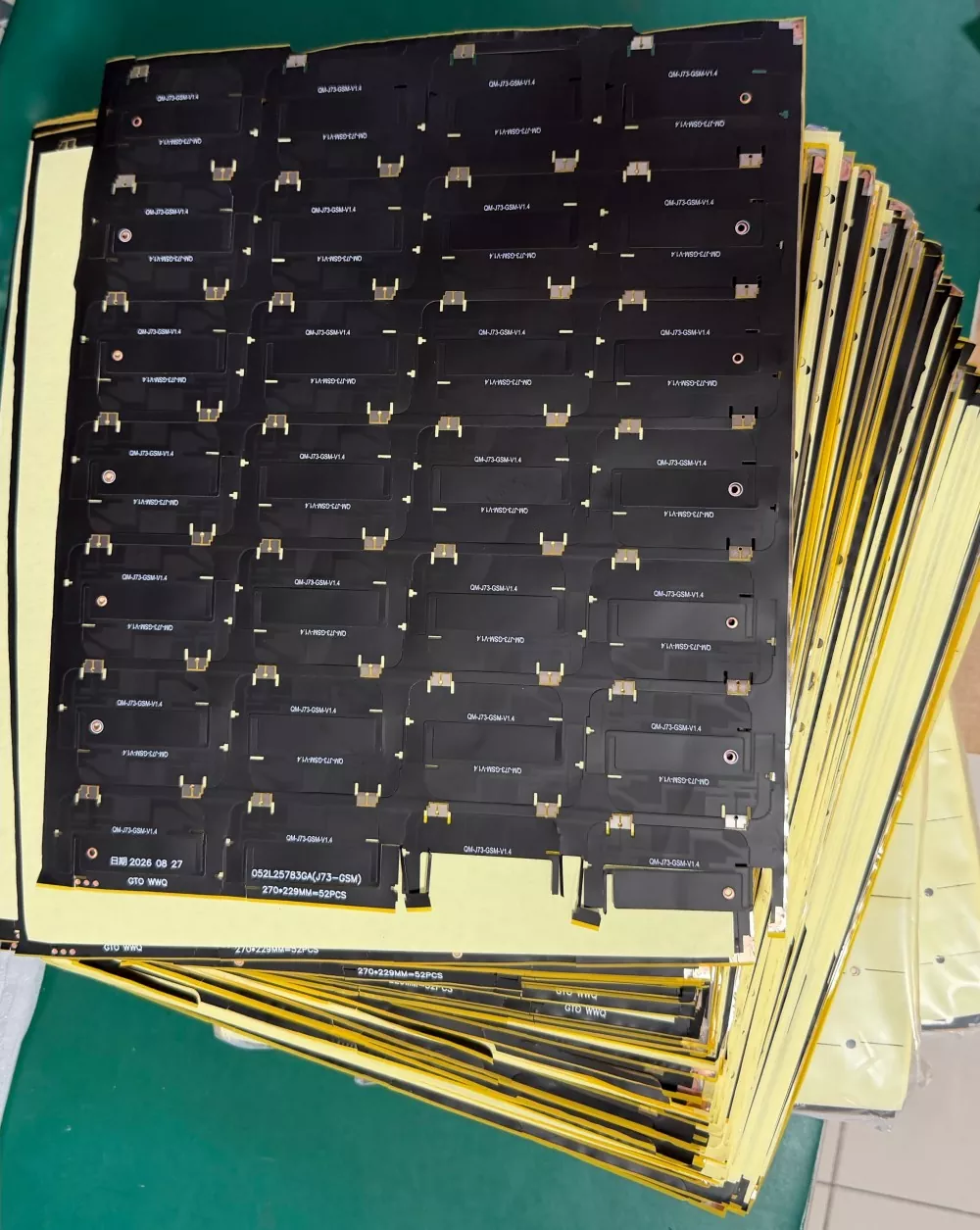

2. Kompakt och slimmad design, idealisk för trånga utrymmen inuti lås: finns i flera storlekar och konfigurationer, med flexibla FPC-, keramik-, fjäder- och PCB-antennalternativ för att passa olika interna låsdimensioner. Den tar minimalt med utrymme, vilket gör det enkelt för konstruktionsingenjörer att integrera i konstruktioner.

3. Vibrationsdämpande och utmattningsdämpande funktioner: Delade cyklar stöter ofta på gropiga vägar och långvariga vibrationer, vilket lätt kan leda till att matarkabeln går sönder eller att lödfogen lossnar. Den delade cykelantennen har spänningsbuffrande förstärkning vid kabelutgången, och den flexibla FPC-versionen inkluderar ytterligare stålförstärkningsplattor. Efter att ha genomgått 500 timmars simulerad tillförlitlighetstester av vägvibrationer, minskar den avsevärt produktionsdefekter som trasiga ledningar.

4. RF-optimering med låg effekt: Optimering av RF-länksförlust minskar enhetens överföringsströmförbrukning i komplexa inomhusmiljöer, sänker systemets totala energianvändning, förlänger batteribytescyklerna för enskilda fordon och minskar frekvensen av underhåll på plats.

5. Flexibla anpassnings- och utvecklingsmöjligheter: Kan justeras specifikt efter kundens husdimensioner och interna komponentlayout; stöder enkelkommunikation eller integrerade dubbelfunktionsantenner som kombinerar kommunikation och GNSS-positionering; kabellängd, kontakttyp och arbetsfrekvensband är alla justerbara.

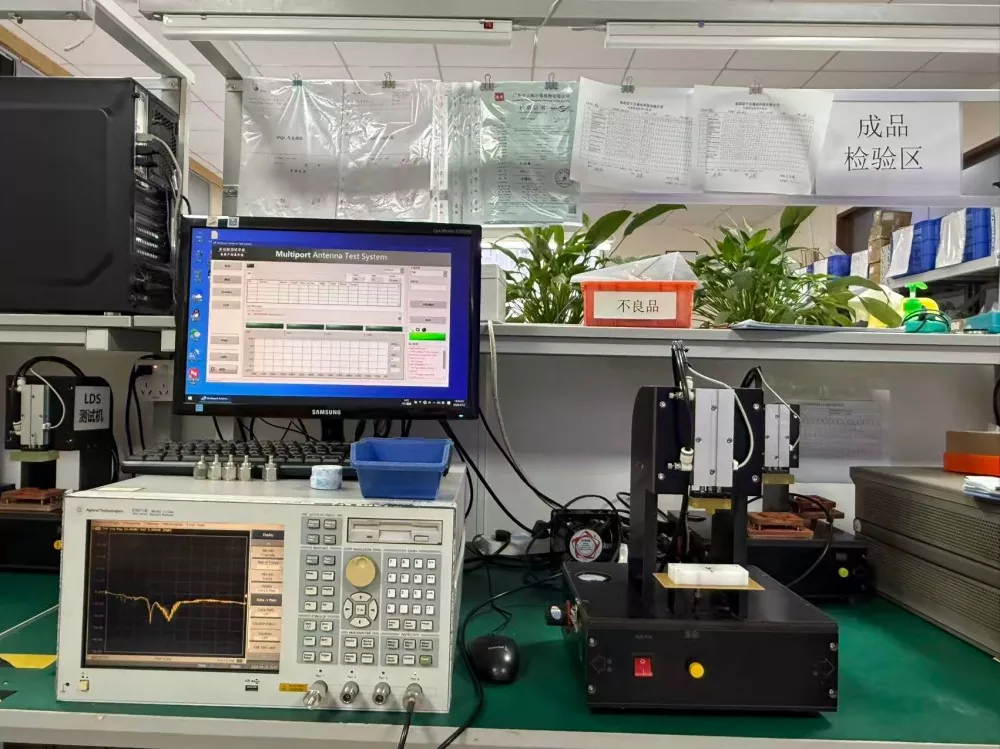

6. Spårbar och verifierbar kvalitet: Varje produktsats behåller mikrovågsfria kammartestrapporter och provtagningsdata för åldringstest. För bulkförsörjning av projekt kan faktiska mätdata tillhandahållas med försändelsen för att uppfylla kraven för projektacceptans. Som en leverantör med oberoende FoU-kapacitet kan vi leverera flera prototypiterationer under provstadiet.

Hur man väljer en delad cykelantenn

1. Förtydliga frekvensband och funktionskrav: Bekräfta om projektet är NB-IoT eller 4G Cat.1, och om integrerad Beidou-GPS dubbel positionering krävs. Delade cykelantenner med identiskt utseende men felaktiga frekvensband kommer att resultera i dålig faktisk prestanda när de används i lås.

2. Utvärdera miljön i den inre håligheten: överväg storleken på det inre utrymmet, omgivande metallkomponenter och batteriplacering. Lita inte enbart på parametrar för antennkomponenter; faktiska mätningar måste utföras efter fullständig kapslingsmontering, eftersom barboarddata inte kan representera verkliga prestanda i faktiska projekt.

3. Bekräfta strukturella krav: tillgängliga utrymmesmått, installations- och monteringsmetod, kontaktmodell och tillåten kabellängd i förväg för att undvika att köpa komponenter som inte kan monteras.

4. Prioritera tillverkare med RF-inställningsmöjligheter. Off-the-shelf generiska produkter kanske inte är kompatibla med din låskropp; en fysisk fabrik kan justera om och optimera specifikt för din låskavitet, medan handlare vanligtvis inte kan uppnå optimering på hålighetsnivå.

FAQ

F1: Betyder högre antennförstärkning alltid bättre prestanda?

S: Nej. Inbyggda antenner är inneslutna i ett smalt metallhålrum; Att helt enkelt sträva efter hög förstärkning kan leda till impedansfel, vilket i sin tur orsakar en kraftig ökning av den totala strömförbrukningen. För delade cyklar måste den inbyggda antennen balansera flera faktorer inklusive kavitetsmiljö, strömförbrukning, stöttålighet och storlek, vilket kräver matchning och justering baserat på din låskroppsdesign.

F2: Vilka är fördelarna och nackdelarna med inbyggda antenner jämfört med externa antenner?

S: Fördelar med inbyggda antenner: rent enhetsutseende utan exponerade komponenter, vilket eliminerar risker för skada, brott eller förlust i samband med externa antenner. Nackdelar: större störningar från interna metalldelar i låshuset, vilket kräver högre precision vid antenninställning. Om ditt projekt involverar storskalig utbyggnad i höghus eller underjordiska garage, är noggranna tester och utvärderingar på plats avgörande.

F3: Kan vi göra en 4G-kommunikation + GPS BeiDou dubbelfunktion för delad cykelantenn?

S: Stöds. Den integrerade designen med dubbla antenn minskar interna kablar, och kontakter och kablar kan anpassas efter behov.

F4: Vad är produktgarantin?

S: Vid normal installation och användning ger vi garanti för elektriska fel på själva produkten som inte beror på mänsklig skada. Problem som uppstår på grund av felaktig installation, kraftfull dragning av kablar eller skador orsakade av kompression under montering täcks inte av garantin. Vi kommer också att tillhandahålla installationsriktlinjer för att undvika sådana problem.
