Varför är en flexibel hörlursantenn viktig för nästa generations trådlösa ljudenheter

När trådlösa öronsnäckor och hörlurar blir mindre, smartare och mer funktionsrika spelar antenndesign en allt viktigare roll för att upprätthålla tillförlitlig trådlös kommunikation.QianmuutvecklarFlexibel hörlursantennför TWS-öronsnäckor, trådlösa hörlurar, benledningsenheter och andra kompakta Bluetooth-ljudprodukter, vilket ger flexibla, ultratunna och anpassningsbara RF-lösningar för applikationer med begränsad utrymme.

En pålitlig antenn är avgörande för stabil Bluetooth-kommunikation, särskilt när trådlösa hörlurar behöver fungera inom extremt kompakta och oregelbundna inre utrymmen. AFlexibel hörlursantennanvänder ett flexibelt PI- eller LCP-substrat med ett precisionsledande strålningsmönster, vilket gör att antennen kan anpassa sig till krökta ytor samtidigt som pålitlig RF-prestanda bibehålls.

Innehållsförteckning

• Varför är antenndesign så viktig i moderna hörlurar?
• Vad är en flexibel hörlursantenn?
• Hur fungerar en flexibel hörlursantenn?
• Vilka är de viktigaste fördelarna med en flexibel hörlursantenn?
• Var kan flexibla hörlursantenner användas?
• Vilka tekniska specifikationer bör köpare överväga?
• Hur jämför det med traditionella antenner?
• Hur ska tillverkare välja rätt antenn?
• Varför spelar tillverkning och RF-testning någon roll?
• Vanliga frågor
• Slutsats

Varför är antenndesign så viktig i moderna hörlurar?

Trådlösa hörlurar är beroende av radiofrekvenskommunikation för att utbyta ljud och styra data med smartphones, surfplattor, datorer och andra Bluetooth-aktiverade enheter. Även om en antenn endast upptar en liten mängd fysiskt utrymme, kan dess design ha stor inverkan på trådlös prestanda.

Den interna miljön hos moderna TWS-öronsnäckor är särskilt utmanande. Batterier, högtalare, mikrofoner, laddningskomponenter, processorer, skärmningsstrukturer och mekaniska komponenter konkurrerar alla om begränsat utrymme. Samtidigt arbetar antennen nära människokroppen, vilket kan påverka RF-utbredning och signalegenskaper.

Traditionella antennlösningar kan kräva dedikerat PCB-utrymme eller en relativt stor installationsyta. En flexibel antenn ger ingenjörer större frihet att placera strålningselementet längs krökta inre ytor, batterifack, skaft eller andra tillgängliga områden.

För tillverkare som utvecklar kompakta Bluetooth-produkter bör därför antennval övervägas under de tidiga mekaniska och RF-designstadierna istället för att behandlas som en slutmonteringskomponent.

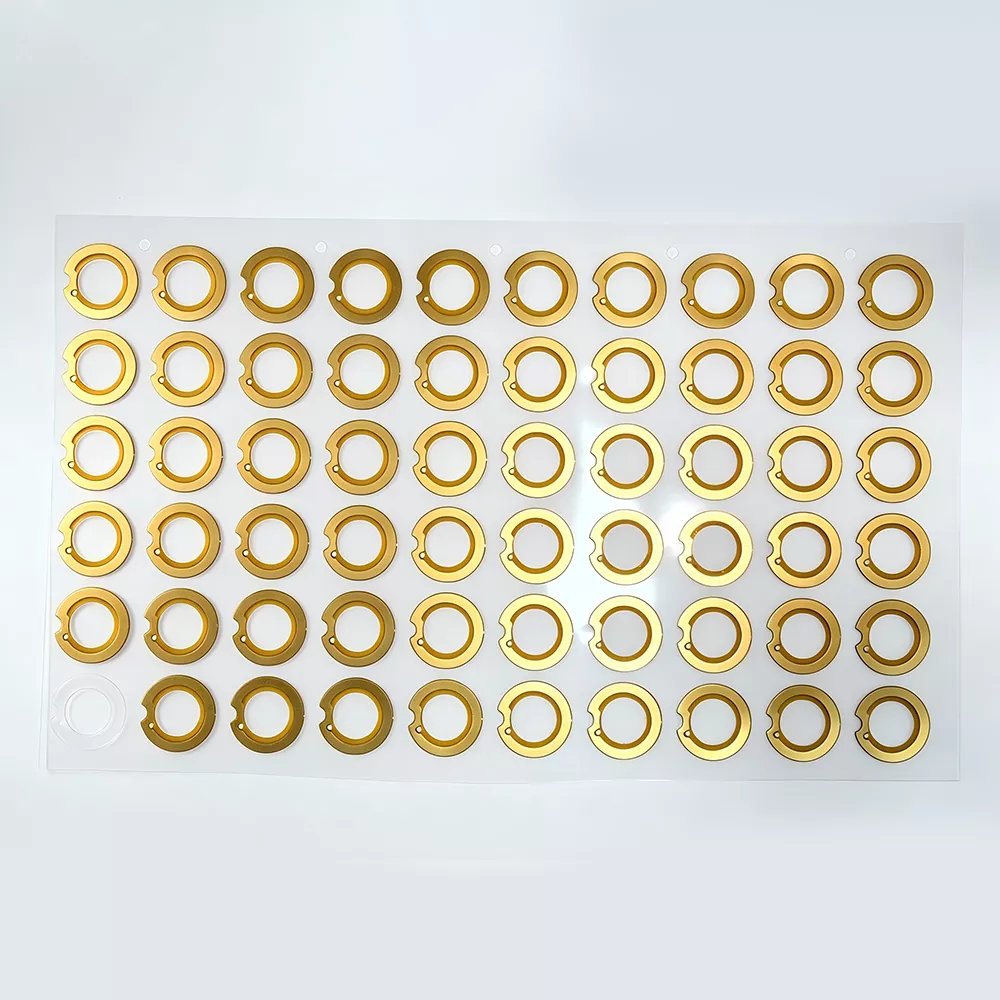

Vad är en flexibel hörlursantenn?

A Flexibel hörlursantennär en RF-miniatyrantenn designad för kompakta trådlösa ljudenheter. Den använder vanligtvis ett flexibelt PI- eller LCP-substrat med ett ledande strålningsmönster som bildas genom precisionstillverknings- och etsningsprocesser.

Till skillnad från styva PCB-antenner kan den flexibla strukturen böjas och anpassa sig till krökta eller oregelbundna ytor. Detta gör den särskilt lämplig för produkter där det tillgängliga antennhålet är smalt, krökt eller svårt att få plats med konventionella styva komponenter.

Flexibla hörlursantenner är vanligtvis utformade för 2,4 GHz Bluetooth ISM-bandet och kan stödja moderna Bluetooth-applikationer. Beroende på projektet kan tillverkare anpassa antenndimensioner, substrat, ledningslängd, terminalkonfiguration och installationsmetod för att matcha produktarkitekturen.

Denna designflexibilitet gör FPC-baserade antenner särskilt attraktiva för TWS-öronsnäckor, trådlösa hörlurar, benledningshörlurar, nackbandsenheter och andra kompakta trådlösa produkter.

Hur fungerar en flexibel hörlursantenn?

Funktionsprincipen för en flexibel hörlursantenn är baserad på att konvertera elektriska RF-signaler till elektromagnetiska vågor och ta emot elektromagnetisk energi från den omgivande miljön.

1. Bluetooth-chipset genererar en högfrekvent elektrisk signal.
2. RF-signalen färdas genom överföringsvägen mot antennen.
3. Det ledande strålningsmönstret omvandlar den elektriska signalen till elektromagnetisk energi.
4. Antennen strålar ut signalen till den omgivande miljön.
5. Under mottagning fångar antennen elektromagnetiska signaler som sänds av den ihopparade Bluetooth-enheten.
6. Den mottagna RF-energin omvandlas till en elektrisk signal och överförs till Bluetooth-kommunikationsmodulen.

Eftersom hörlurar och öronsnäckor bärs nära människokroppen är antennmatchning, jordning och placering särskilt viktiga. Människokroppen, batteriet, metallkomponenterna och husets material kan alla påverka antennens impedans och strålningsegenskaper.

Korrekt RF-inställning är därför viktigt. En väldesignad antenn bör utvärderas inuti själva produkthöljet istället för att testas endast som en isolerad komponent. Detta hjälper ingenjörer att identifiera avstämningseffekter och optimera den slutliga trådlösa prestandan.

Vilka är de viktigaste fördelarna med en flexibel hörlursantenn?

Ultratunn konstruktion

Rymden är en av de största utmaningarna i utvecklingen av TWS-örsnäckor. Flexibel FPC-antennkonstruktion tillåter tillverkare att integrera en RF-komponent i trånga utrymmen utan att uppta överdriven mekanisk volym.

Beroende på konfigurationen kan flexibel antenntjocklek vara tillgänglig i cirka 0,12–0,30 mm, med vanliga alternativ inklusive 0,15 mm, 0,20 mm och 0,25 mm. Detta hjälper produktdesigners att optimera värdefullt inre utrymme.

Utmärkt flexibilitet

Det flexibla substratet gör att antennen kan följa krökta och oregelbundna inre ytor. Detta är särskilt användbart när en konventionell stel antenn inte kan passa in i den tillgängliga strukturen.

För produkter som utsätts för upprepade böjningar eller mekaniska rörelser är böjhållbarhet en annan viktig faktor. Korrekt val av underlag och limdesign kan förbättra den mekaniska tillförlitligheten under långvarig användning.

Stabil Bluetooth RF-prestanda

Antennens prestanda beror på mer än själva strålningselementet. Matningspunktsdesign, jordning, impedansmatchning, installationsposition och närliggande komponenter kan alla påverka RF-egenskaperna.

Av denna anledning bör en professionell antennleverantör kunna tillhandahålla RF-designstöd och inställningsrekommendationer istället för att bara tillhandahålla en standardantenn.

Enkel montering

Flexibla antenner kan levereras med värmebeständig självhäftande baksida, vilket gör att de kan fästas direkt på den avsedda inre ytan. Detta kan minska behovet av ytterligare mekaniska fixeringsstrukturer och förenkla monteringen.

Hög anpassningsförmåga

Olika hörlurshus kräver olika antenngeometrier. En skräddarsydd lösning kan rymma variationer i:

• Antennkontur och mått
• Driftsfrekvens
• Blylängd
• Kontaktdon och terminaltyp
• PI- eller LCP-substrat
• Installationsplats
• Böjradie
• Produkthusstruktur

Var kan flexibla hörlursantenner användas?

Även om tekniken är starkt förknippad med TWS-öronsnäckor, kan flexibla antenner stödja ett mycket bredare utbud av kompakta trådlösa ljudprodukter.

Vilka tekniska specifikationer bör köpare överväga?

När köpare köper en flexibel antenn från en kinesisk tillverkare eller leverantör bör köpare utvärdera både elektriska och mekaniska specifikationer. En antenn som passar det tillgängliga utrymmet kan fortfarande kräva RF-inställning efter att den har installerats inuti den färdiga produkten.

Dessa värden bör behandlas som referensspecifikationer. Slutlig prestanda beror på antenndesign, PCB-layout, jordningsstruktur, höljesmaterial, installationsposition och övergripande RF-arkitektur.

Hur jämför det med traditionella antenner?

Tillverkare har i allmänhet flera antenntekniker att överväga, inklusive fjäderantenner, styva PCB-antenner och flexibla FPC-antenner. Det mest lämpliga alternativet beror på produktarkitekturen, tillgängligt utrymme, kostnadsmål, RF-krav och förväntad produktionsvolym.

För hörsnäckor med oregelbundna husstrukturer eller extremt begränsat internt utrymme kan flexibel FPC-konstruktion ge en betydande mekanisk integrationsfördel. Det gör det möjligt för antenndesigners att arbeta runt befintliga komponenter istället för att kräva att hela produktstrukturen rymmer en stel antenn.

Hur ska tillverkare välja rätt antenn?

Att välja en hörlursantenn bör börja med den färdiga produkten snarare än med en generisk antennkatalog. Följande faktorer kan hjälpa tillverkare att fatta ett mer tillförlitligt beslut.

1. Mät tillgängligt utrymme.Ge korrekt information om längd, bredd, höjd, kurvor och omgivande komponenter i antennhåligheten.
2. Definiera RF-kraven.Bekräfta Bluetooth-frekvensområdet, förväntat kommunikationsavstånd, impedanskrav och antennplacering.
3. Tänk på bostadsmaterial.Plast, metall, batterier, skärmningskomponenter och andra ledande strukturer kan påverka RF-prestanda.
4. Utvärdera mekaniska krav.Produkter som utsätts för vibrationer, rörelser eller upprepade böjningar kräver lämplig flexibilitet och fästprestanda.
5. Begär prototypprover.Att testa antennen inuti själva höljet ger mer meningsfulla resultat än att utvärdera antennen oberoende.
6. Granska tillverkningskapaciteten.För massproduktionsprojekt, utvärdera kvalitetskonsistens, RF-testning, anpassning, dokumentation och leveransförmåga.

Genom att tillhandahålla exakta 2D- eller 3D-produktritningar under utvecklingsstadiet kan antenntillverkaren optimera designen mer effektivt. Prototypvalidering kan sedan bidra till att minska risken för att upptäcka RF-problem efter att verktyg och massproduktion har påbörjats.

Varför spelar tillverkning och RF-testning någon roll?

Antennens prestanda är starkt beroende av tillverkningskonsistens. Små variationer i dimensioner, ledande mönster, kontakternas placering, limplacering eller substrategenskaper kan påverka det slutliga RF-resultatet.

Därför bör en erfaren antenntillverkare tillhandahålla mer än en fysisk komponent. RF-teknik, provutveckling, impedansmatchning, justering, produktionsinspektion och teknisk dokumentation kan alla bidra till en mer förutsägbar produktutvecklingsprocess.

Professionell RF-testning kan innefatta prestandaverifiering i en ekofri kammare, miljötester, temperaturcykler, mekaniska böjningstester och andra kvalitetskontrollprocedurer enligt applikationskraven.

För internationell upphandling är också dokumentation och kvalitetssäkring viktigt. Beroende på projektet kan köpare behöva materialöverensstämmelsedokumentation, inspektionsrapporter, förpackningsinformation, kommersiella dokument och annan exportrelaterad support.

Vanliga frågor

F1: Vad är en flexibel hörlursantenn?

En flexibel hörlursantenn är en tunn, böjbar RF-antenn designad för kompakta trådlösa ljudprodukter som TWS-öronsnäckor, Bluetooth-hörlurar, benledningshörlurar och trådlösa headset. Dess flexibla substrat gör att den anpassar sig till böjda inre ytor.

F2: Kan en flexibel hörlursantenn stödja Bluetooth 5.3?

Ja. En korrekt designad 2,4 GHz-antenn kan användas med Bluetooth 5.3-applikationer när RF-layout, impedansmatchning, jordning och installationsförhållanden är korrekt implementerade.

F3: Kan antenndimensionerna anpassas?

Ja. Flexibla antenner kan anpassas efter produktens inre utrymme och mekaniska struktur. Parametrar som längd, bredd, form, tjocklek, ledningslängd, kontaktkonfiguration och installationsmetod kan justeras enligt projektets krav.

F4: Vilka substratmaterial är vanligtvis tillgängliga?

PI och LCP är vanliga flexibla antennsubstratmaterial. Det lämpliga materialet beror på de erforderliga RF-egenskaperna, mekanisk flexibilitet, temperaturförhållanden, krav på tillförlitlighet och målproduktionskostnad.

F5: Kan en flexibel antenn använda självhäftande baksida?

Ja. Självhäftande baksida kan förenkla installationen genom att låta antennen fästas direkt på den avsedda inre ytan. Typen av lim bör väljas i enlighet med driftstemperatur, husmaterial, monteringsprocess och förväntade serviceförhållanden.

F6: Vilken information ska köpare ge när de begär en skräddarsydd antenn?

Köpare bör helst tillhandahålla produktritningar, tillgängligt antennutrymme, information om PCB-layout, målfrekvensband, kontaktkrav, höljesmaterial, installationsposition, mekaniska krav och förväntad applikationsmiljö. Denna information hjälper tillverkaren att utveckla en mer lämplig antennlösning.

F7: Varför ska antennprestanda testas inuti slutprodukten?

Antennen fungerar inte oberoende. Batterier, PCB, metallkomponenter, plasthölje, jordningsstrukturer och människokroppen kan alla påverka RF-prestanda. Att testa antennen inuti den slutliga kapslingen ger därför en mer realistisk utvärdering av anslutningsstabilitet och övergripande trådlös prestanda.

Slutsats

Den växande efterfrågan på mindre och mer intelligenta trådlösa ljudprodukter skapar allt mer komplexa utmaningar för antennintegrering. AFlexibel hörlursantennerbjuder en effektiv lösning genom att kombinera kompakta dimensioner, mekanisk flexibilitet, anpassningsbar geometri och pålitlig Bluetooth RF-prestanda. För TWS-öronsnäckor, benledningshörlurar, nackbandsenheter och andra kompakta trådlösa produkter kan flexibel antennteknik ge större designfrihet samtidigt som den hjälper tillverkare att övervinna trånga interna strukturer.

För företag som köper en skräddarsydd antennlösning kan partnerskap med en erfaren tillverkare förenkla prototyputveckling, RF-inställning, testning och massproduktion. Om du utvecklar en ny trådlös hörlur, TWS-öronsnäcka eller Bluetooth-ljudprodukt och behöver en antenn som matchar dina specifika mekaniska och RF-krav,kontakta ossför att diskutera dina ritningar, tekniska specifikationer, anpassningskrav, prover och produktionsplaner med Qianmu antenningenjörsteam.
