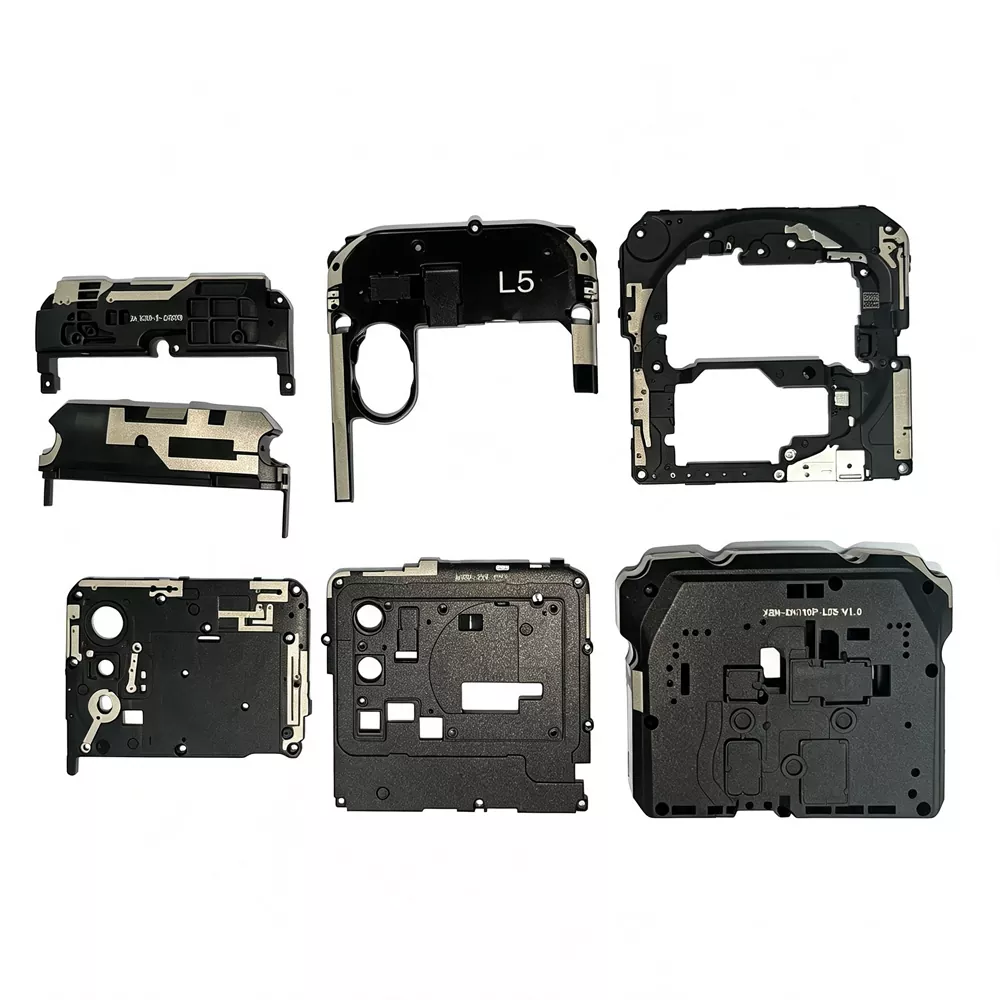

LDS-antenn

LDS-antenn (Laser Direct Structuring Antenna) är en 3D-MID-baserad RF-struktur tillverkad genom att applicera laseraktivering på formsprutade plastsubstrat, följt av selektiv kemisk plätering för att bilda ledande antennspår.

Processen gör att ledande mönster kan definieras direkt på tredimensionella höljeskomponenter, där antenngeometrin är inbäddad i den mekaniska strukturen istället för att monteras som en separat RF-del.

Till skillnad från konventionella stansade antenner eller plåtantenner som kräver diskret montering inuti enheten, integrerar LDS Antenna den strålande strukturen i höljet eller den inre plastramen, vilket gör att antennvägen kan följa komplexa 3D-geometrier samtidigt som definierade elektriska egenskaper bibehålls.

Ur ett systemperspektiv tillhör LDS-tekniken 3D-MID (Three-Dimensional Molded Interconnect Device), där en enda gjuten komponent kan kombinera strukturella, ledande och husfunktioner genom selektiv metallisering av laseraktiverade ytor.

Arbetsprincip

Tillverkningsprocessen för LDS-antenner kan delas in i fyra kärnsteg:

Steg 1 – Formsprutning: Med hjälp av LDS-specifik funktionsplast (innehållande speciella metallorganiska komposittillsatser) tillverkas ett tredimensionellt plastfäste eller hölje via formsprutning.

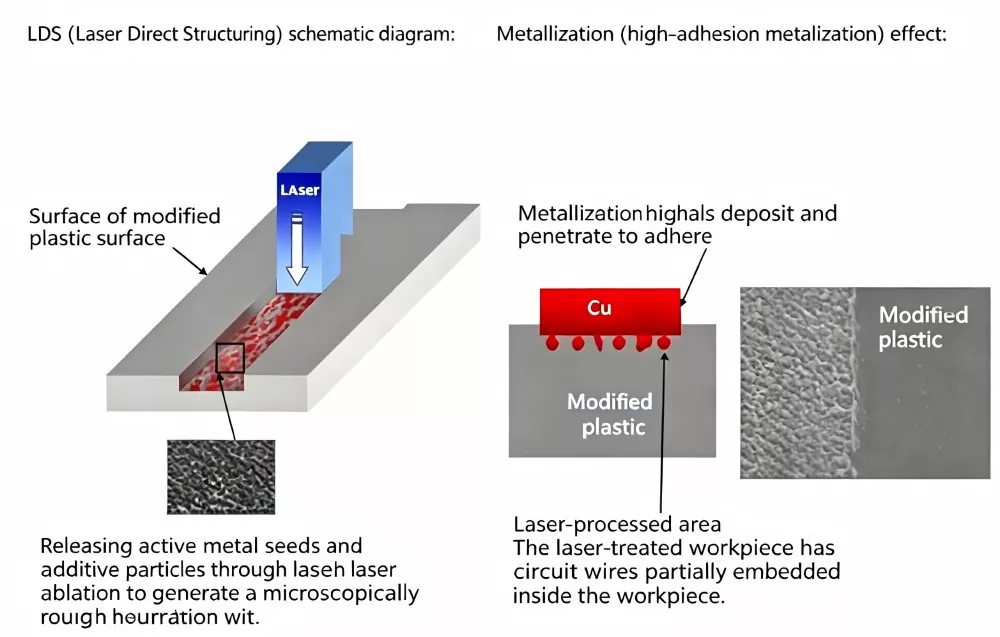

Steg 2 – Laseraktivering: Datorn styr laserns rörelse enligt det ledande mönstrets bana, projicerar lasern på ytan av den tredimensionella plastkomponenten och aktiverar kretsmönstret inom några sekunder. I de områden som bestrålas av lasern aktiveras tillsatserna, vilket skapar en mikroskopiskt grov yta som bidrar till metallavlagring.

Steg 3 – Kemisk plätering: Placera de aktiverade plastdelarna i ett kemiskt pläteringsbad, där metaller som koppar, nickel och guld selektivt avsätts på de aktiverade områdena och bildar ledande spår.

Steg 4 – Montering och testning: LDS-höljet för antennkretsen är elektriskt anslutet till PCB-moderkortet via fjäderkontakter, stift eller B2B-kontakter. Efter en fullständig inspektion med hjälp av en nätverksanalysator levereras monteringen.

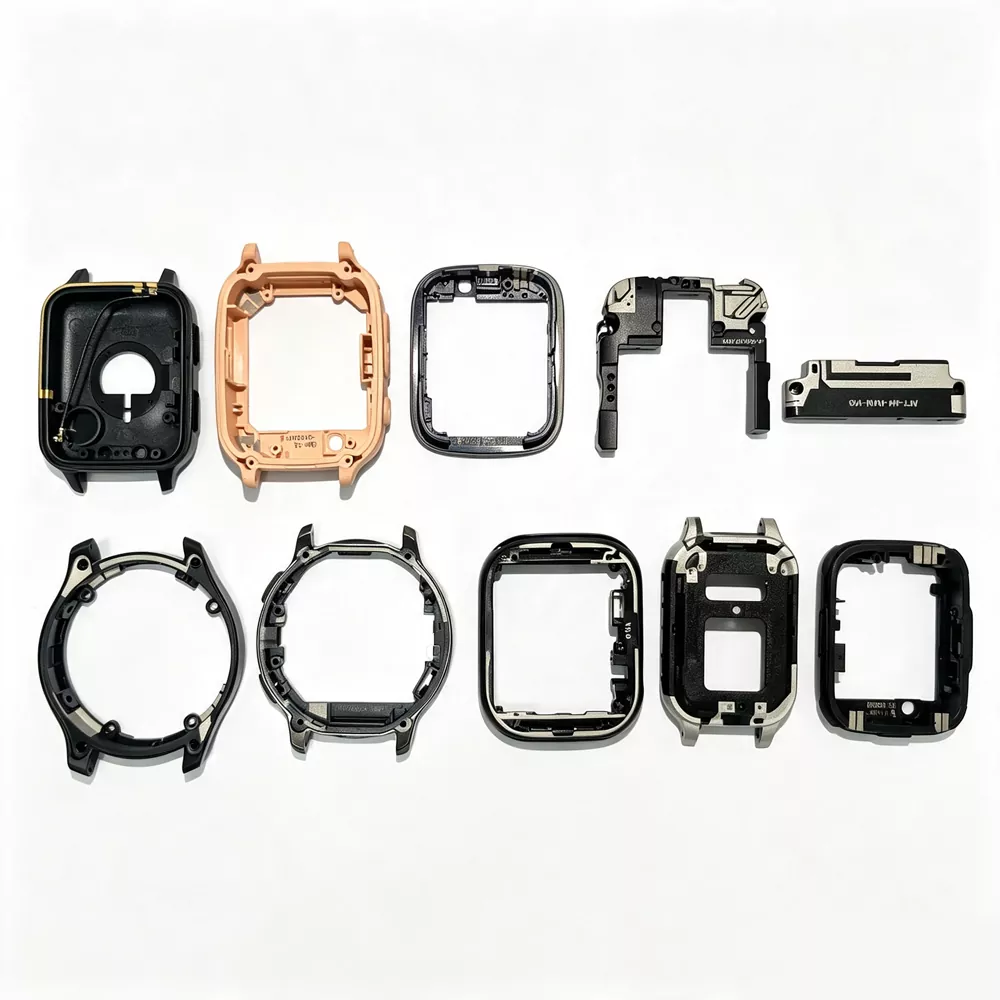

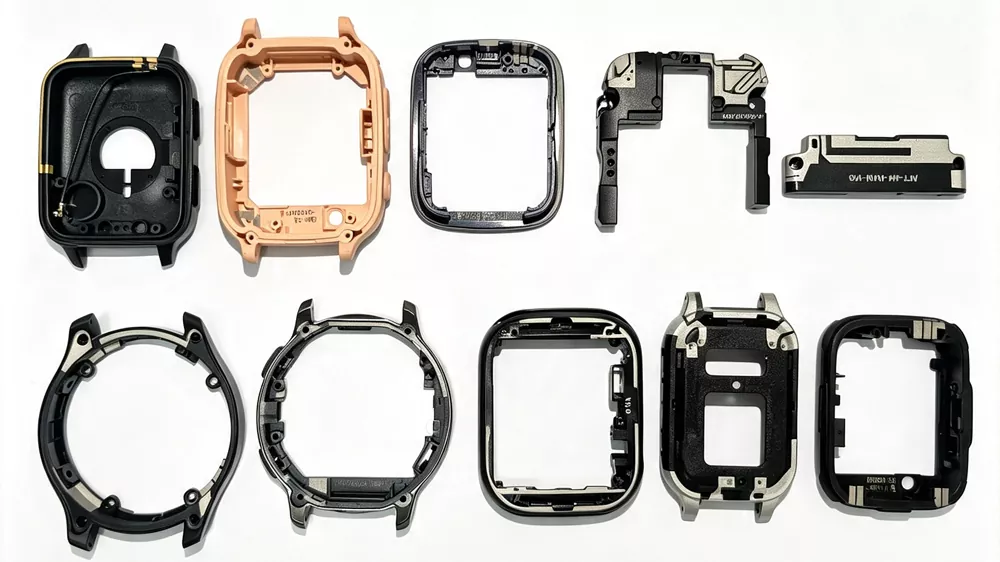

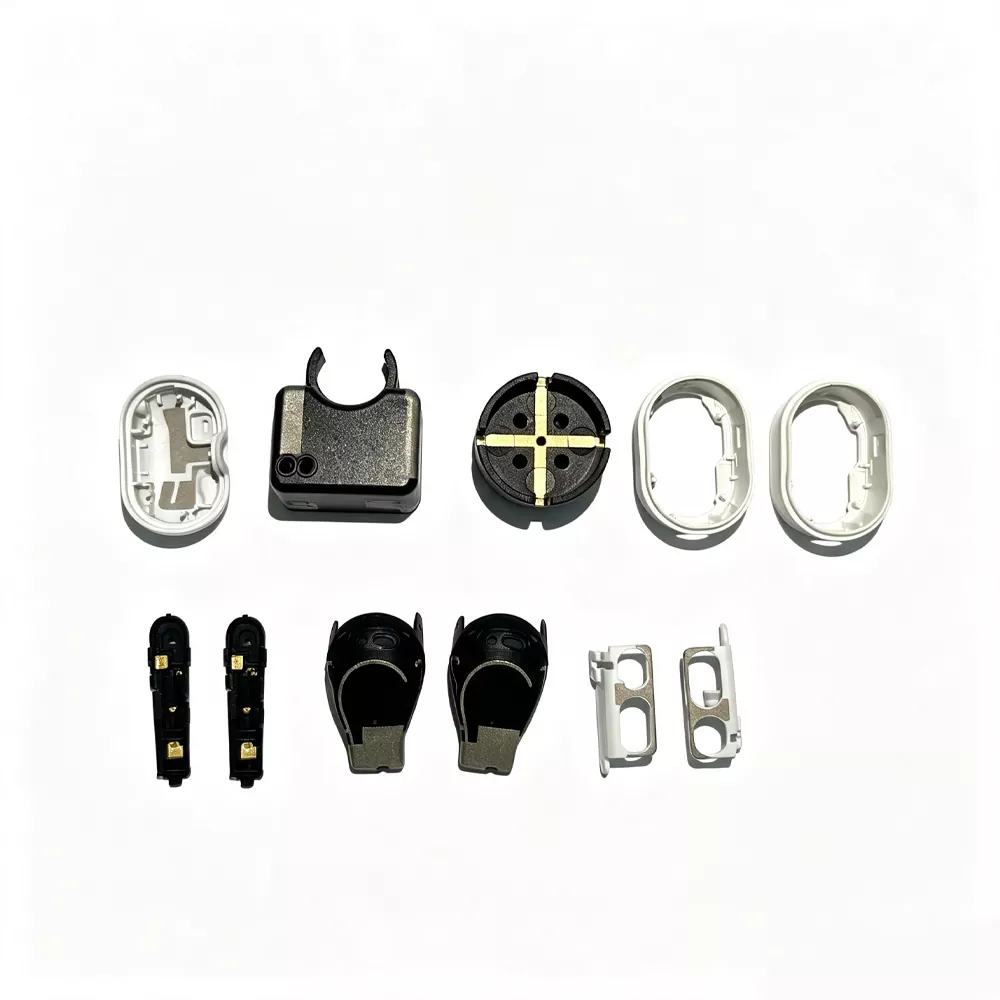

Tillämpliga enheter

LDS-antennteknik används i stor utsträckning inom flera industrier och trådlösa applikationer:

Kärnförsäljningsargument

1. Hög kapacitet för rymdintegrering

LDS-antenner kan integreras direkt i enhetshöljen eller strukturella fästen, vilket möjliggör tunnare produktdesigner utan att väsentligt kompromissa med RF-prestanda. Antennavstånd uppnås genom exakt 3D-mönster på plastsubstrat, vilket gör den lämplig för kompakta trådlösa flerbandsenheter.

2. Produktionsstabilitet och processkonsistens

Laserstrukturering ger hög repeterbarhet och stabil mönsterupplösning, vilket gör den lämplig för kontinuerliga produktionsmiljöer. Varje enhet valideras vanligtvis genom RF-testning, med nyckelparametrar som S11 verifierade för att säkerställa matchande prestanda inom designmål.

3. Minskad intern RF-störning

Eftersom ledande mönster bildas direkt på enhetens hölje, minskar LDS-strukturer beroendet av interna ledningar och minimerar störningar som orsakas av närliggande metallkomponenter inuti höljet.

4. Multi-band antenn integration förmåga

Flera funktionella antenner (LTE / GSM / Wi-Fi / Bluetooth / GNSS) kan integreras på ett enda 3D-substrat, vilket minskar det totala antalet komponenter och förenklar RF-arkitekturen på systemnivå.

5. Flexibel 3D RF-designkapacitet

LDS-teknik stöder implementering av komplexa ledande geometrier på krökta ytor, vilket gör att antennlayouten kan följa mekaniska konturer samtidigt som definierade RF-begränsningar bibehålls över olika frekvensband.

Tekniska specifikationer

Lasergraveringsprocess och försiktighetsåtgärder

（1）Anmärkningar om ledande kretsdesign

① Spårrouting på LDS 3D-substrat bör undvika frekventa övergångar med skarpa vinklar. På flersidiga strukturer förbättrar kontinuerlig dragning över intilliggande ytor i allmänhet processstabilitet och pläteringslikformighet, särskilt i större hus.

② Minsta laserdefinierade spårbredd är vanligtvis runt 0,2 mm, beroende på designupplösning och substratgeometri.

③ Minsta avstånd mellan intilliggande ledande spår hålls i allmänhet över 0,5 mm för att minska risken för plätering av bryggor under elektrokemisk avsättning.

④ Spelrum mellan ledande områden och inneslutningsgränser kontrolleras normalt i submillimeterskala. Ett buffertavstånd på cirka 1–2 mm nära hålrumsväggar används vanligtvis för att minska kantkontamination under laserbearbetning.

⑤ Ytgeometrin påverkar pläteringsbeteendet. Plana områden tenderar att ge mer stabil laseraktivering och beläggningskonsistens, medan krökta ytor kan introducera variationer i tjocklek och vidhäftning på grund av vinkelexponeringsskillnader.

⑥ Efter laserstrukturering överförs delar direkt till elektroplätering för att minimera oxidation och ytförorening före metallisering.

（2）LDS-produktlagringskrav före plätering och beläggning

① Laseraktiverade delar bör förvaras under kontrollerade luftfuktighetsförhållanden (vanligtvis under 60 % relativ luftfuktighet) och överföras till plätering så snart processflödet tillåter, för att minska risken för ytoxidation.

② Direktkontakt med laserbehandlade ytor undviks, eftersom kontaminering kan påverka efterföljande metallavsättningskvalitet.

③ Dedikerade brickor eller fixturer används under hantering och transport för att bibehålla positionsstabilitet och förhindra ytskador eller mikrorepor.

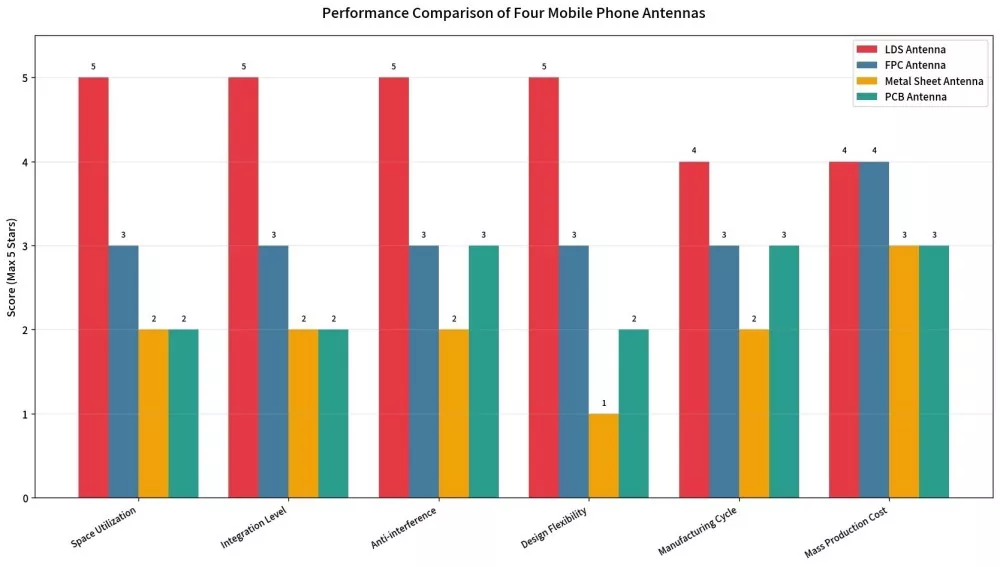

Jämför med jämnåriga

Kvalitetskontrollprocess

1. Inkommande materialinspektion: Testning av metalltillsatsinnehållet i plastpartiklar speciellt utformade för LDS

2. Formsprutningskontroll: Måttnoggrannhet ±0,05 mm

3. Lasermärkning: AOI automatiserad optisk inspektion för kretsintegritet

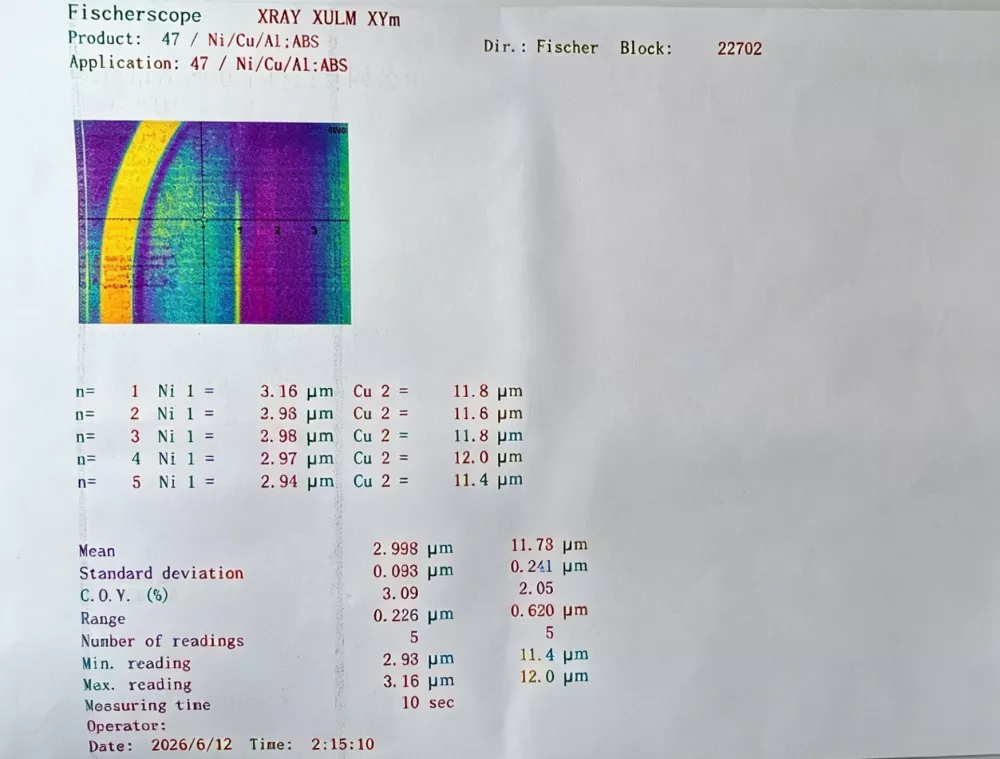

4. Kemisk plätering: Beläggningstjocklekens enhetlighetsinspektion (kopparskikt ≥ 5 μm, nickel/guldskikt ≥ 0,1 μm)

5. RF-testning: Nätverksanalysatorn utför en fullständig inspektion av S11, VSWR, förstärkning och effektivitet.

6. Tillförlitlighetsprovtagningsinspektion: Hundra rutnät All-inclusive vidhäftningstestning

Som en pålitlig leverantör kommer varje parti av våra produkter med en testrapport som kan spåras tillbaka till motsvarande råvaruparti.

Hur man väljer LDS-antennprodukter

1. Visa krav på frekvensband

Ange tydligt vilka kommunikationsfrekvensband enheten behöver stödja—2G/3G/4G/5G Sub-6GHz, Wi-Fi 2.4G/5G/6E, GPS/GNSS, Bluetooth, NFC och andra. Olika frekvensband motsvarar olika antennroutingdesigner.

2. Kontrollera installationsutrymmet

- Har enhetens hölje tillräckligt med LDS-layoututrymme?

- Behöver antennen följa riktningen längs en 3D-böjd yta? Det är just där LDS utmärker sig.

3. Kontrollera valet av underlag

Substratmaterialet för LDS-antenner måste vara en LDS-specifik funktionsplast. Vanliga alternativ inkluderar PC, ABS, PC+ABS och LCP. Olika material har sina egna fördelar och nackdelar när det gäller temperaturresistans, dielektricitetskonstant och mekanisk hållfasthet.

4. Kontrollera ledtiden och minsta beställningskvantitet.

Som tillverkare erbjuder vi:

- Provsteg: 10 Snabb prototypframställning

- Liten sats: 100–1 000 st, 2 veckors leverans

- Storskalig produktion: Månatlig kapacitet överstiger 100 000 enheter, med garanterade leveranstider.

FAQ

F: Vad är skillnaden mellan en LDS-antenn och en FPC-antenn?

S: En FPC-antenn är en flexibel kretslösning installerad inuti enheten, som kräver dedikerat plant utrymme. EnLDS-antennär direkt laserstrukturerad på enhetens hölje eller fäste, vilket möjliggör bättre anpassning till 3D-ytor och förbättrat utrymmesutnyttjande. Det ger också högre integrationsförmåga och starkare anti-interferensprestanda jämfört med traditionella FPC-lösningar.

F: Vad är den minsta beställningskvantiteten för anpassning?

S: Ingen minsta beställningskvantitet krävs under provstadiet. Vi stödjer provförfrågningar, produktion i små partier med start från 100 st, och beställningar med större volymer baserat på kundkrav. Som en direkt fabrik tillhandahåller vi flexibelt produktionsstöd genom olika projektstadier.

F: Vilken information krävs för anpassning?

S: Kunder kan tillhandahålla 3D CAD-ritningar av enheten (STEP- eller IGS-format), målfrekvensband, PCB-layout och kontakttyp. Vårt ingenjörsteam kommer att hantera routingdesign, simuleringsoptimering och prototypverifiering.

F: Kan den här tekniken stödja 5G-millimetervågsapplikationer?

A: Ja. Tekniken stöder antenndesign för både Sub-6 GHz och millimetervågsfrekvensband. Den slutliga lösningen kommer att optimeras enligt enhetsstruktur, tillgängligt utrymme och erforderlig frekvensprestanda.

F: Vilken livslängd har antennen?

S: Tillförlitlighetstester visar att efter 100 termiska cykler från -40 ℃ till +85 ℃ och testning av hög temperatur/hög luftfuktighet vid 85 ℃/85 % RH i 168 timmar, förblir prestandaförsämringen under 5 % medan vidhäftningen förblir stabil. Den designade livslängden kan överstiga 10 år.

F: Kan du ge stöd för antenninställning?

A: Ja. Vi tillhandahåller kompletta tuningtjänster, inklusive simulering, prototyper och optimering på systemnivå, vilket hjälper produkter att uppfylla certifieringskrav som CTA, CE och FCC.
