NFC-antenn

Vad är en NFC-integrerad mjuk antenn? Vad är en aktiv antenn?

1.1 NFC inbyggd mjuk antenn (FPC flexibel antenn)

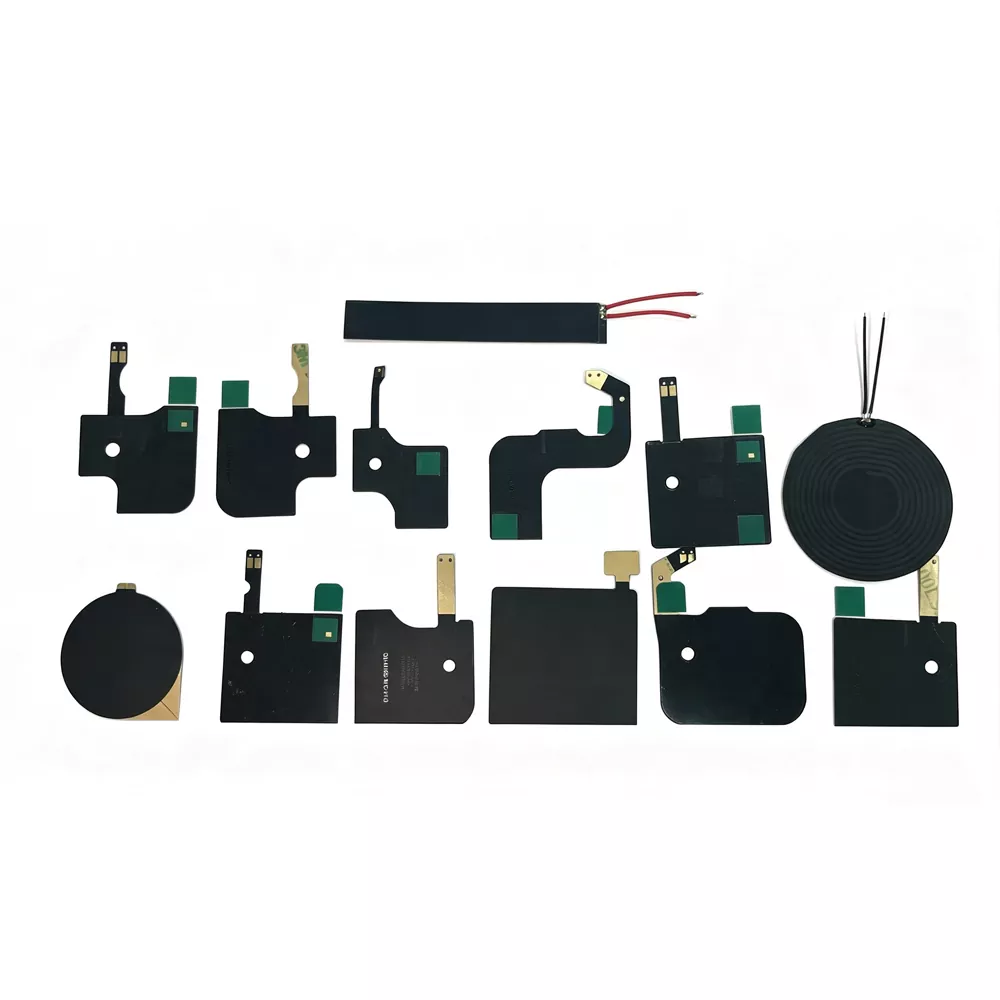

Den inbyggda NFC-antennen (NFC Flexible Printed Circuit Antenna) är en typ av NFC-antenn tillverkad på ett flexibelt tryckt kretskort (FPC) substrat och designad för att fungera på 13,56 MHz frekvensbandet. Den använder elektrolytisk koppar som det ledande spolmaterialet och antar en precisionsetsningsprocess för att skapa anpassade spolmönster med specifika varv och geometriska strukturer. I kombination med en magnetisk ferritfilm som ett isolerande lager kan denna flexibla antenn enkelt integreras i elektroniska enheter genom 3M självhäftande eller avdragbara monteringslösningar.

Kärnkomponenter:

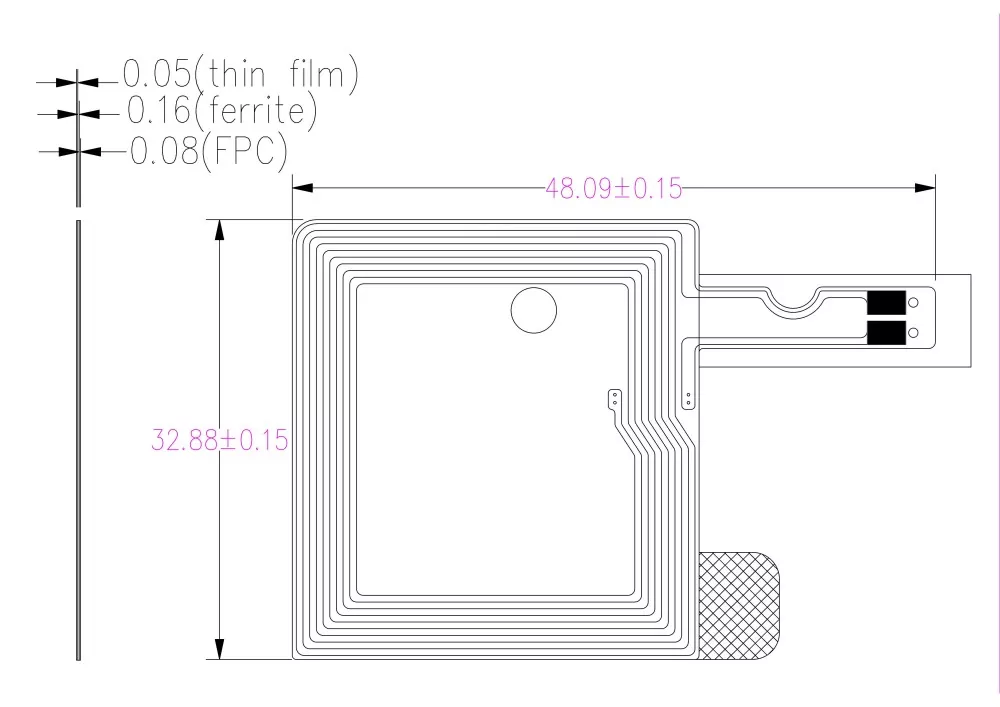

- FPC-substrat:Ett flexibelt kretskortsmaterial som ger lätta och böjbara egenskaper, med en tjocklek som sträcker sig från 0,14–0,27 mm.

- Copper coil:Tillverkad genom elektrolytisk kopparetsning, bestämmer spolstrukturen antenninduktansen och resonansfrekvensens prestanda.

- Ferritlager:Ett magnetiskt material med hög permeabilitet som minskar metallinterferens, förbättrar magnetfältsisoleringen och förbättrar signalöverföringens riktning.

- Självhäftande lager:Använder original 3M självhäftande material som erbjuder pålitlig bindningsstyrka och utmärkt motståndskraft mot höga temperaturer.

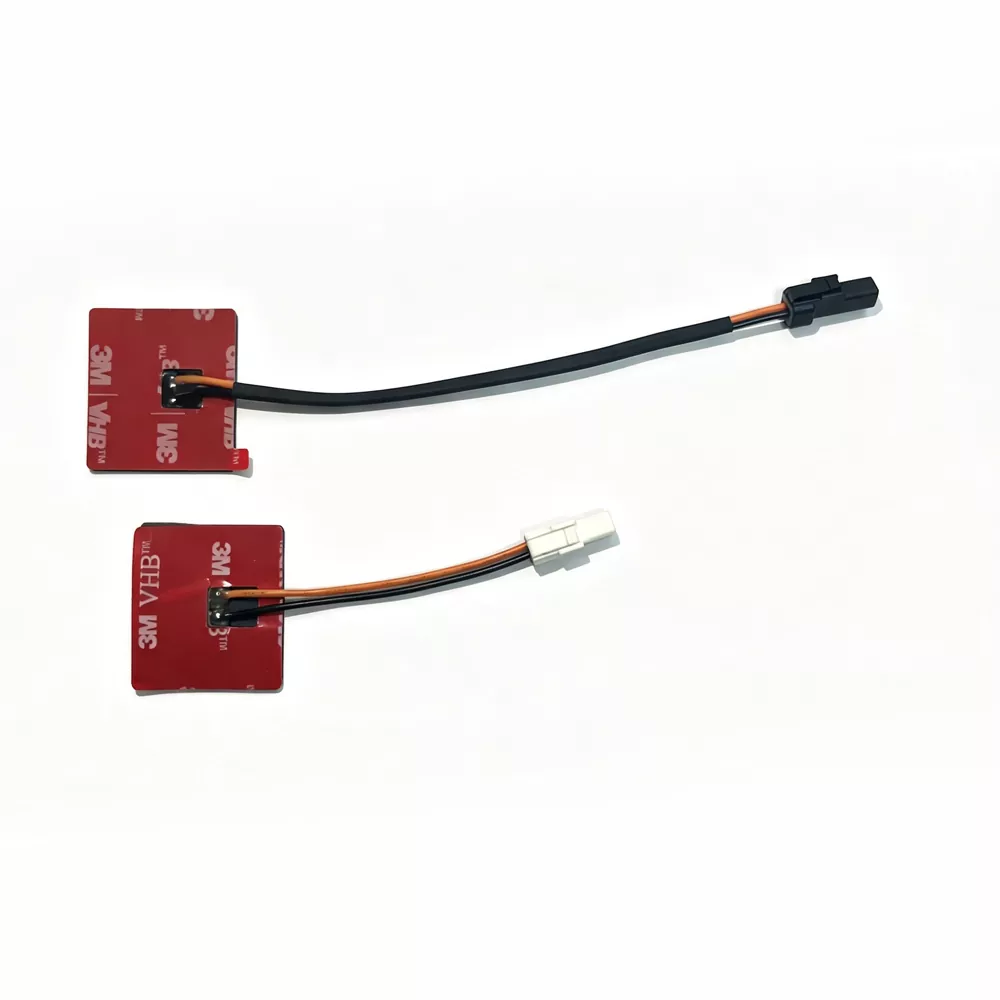

- Anslutningsmetoder:Stöder olika anslutningsalternativ, inklusive IPEX-terminaler, lödhuvuden, fjäderkontakter och andra anpassade gränssnitt.

1.2 NFC aktiv antenn

En aktiv NFC-antenn avser ett antennsystem som, baserat på en konventionell NFC-antenn, integrerar en aktiv kontaktlös frontend eller signalförstärknings-/drivkretsar.

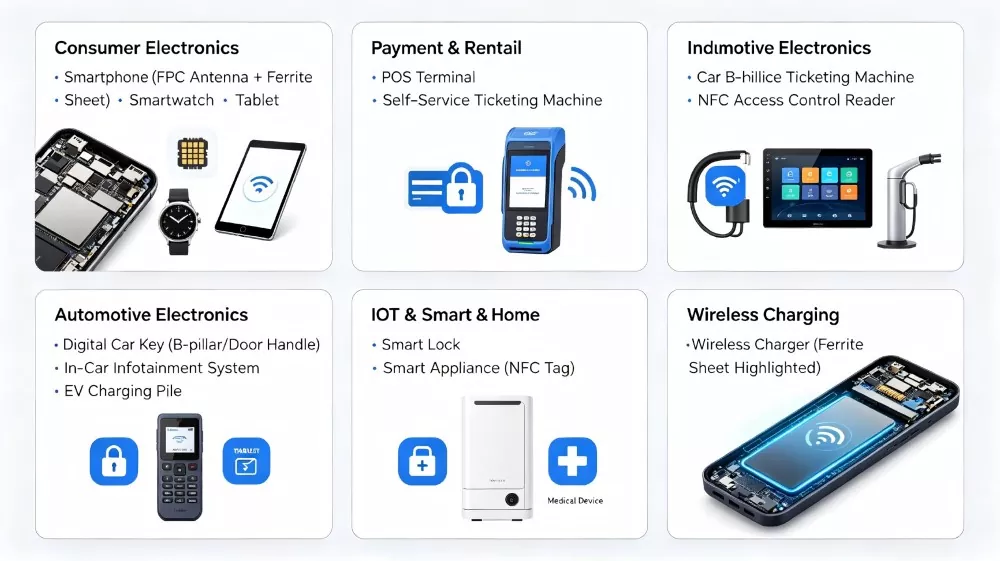

Tillämpliga enheter

Varför välja Qianmu Communications NFC-antenn?

1. Ultratunn, flexibel design - tjocklek så låg som 0,14–0,27 mm, perfekt lämpad för ultratunna enheter och flexibla installationskrav.

2. Ferritisoleringsskikt - Standardferrit ingår, vilket effektivt skyddar mot störningar från metalliska miljöer.

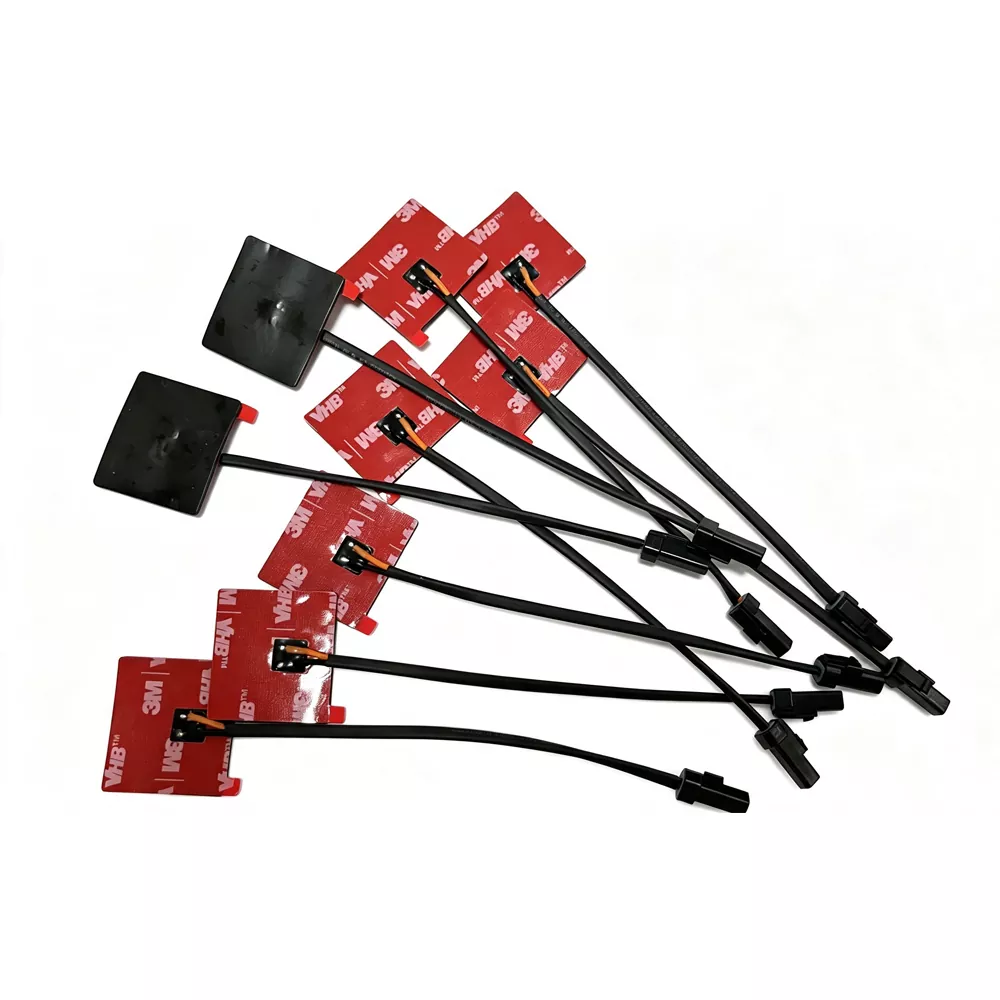

3. Flera installationsmetoder - stöder olika alternativ inklusive 3M självhäftande baksida (borttagbart lim), IPEX-terminaler och lödning.

4. Drift med bred temperatur - Drifttemperaturområde: -40 ℃ till +85 ℃

5. Fullständigt kompatibel med standarder - uppfyller RoHS miljöstandarder

6. Anpassade tjänster - Fullt anpassningsbart stöd för dimensioner, former, spolvarv, induktansvärden med mera.

7. Snabb leverans - Snabb provproduktion och effektiv massproduktionsleverans.

8. Professionellt simuleringsstöd - Tillhandahåller elektromagnetiska simuleringar och rekommendationer för optimering av hela maskinen.

RF-beteende och överväganden på systemnivå

Prestandan hos en NFC-antenn beror inte bara på dess grundläggande elektriska specifikationer utan också på den övergripande elektromagnetiska miljön som skapas av den slutliga enhetens struktur. Faktorer som materialval, intern layout och omgivande komponenter kan avsevärt påverka antennens effektivitet och kommunikationsstabilitet.

1. Metallavstämningseffekt

När en antenn installeras nära metallkomponenter, inklusive batterier, skärmande kåpor eller mekaniska ramar, kan de inducerade virvelströmmarna ändra de elektromagnetiska egenskaperna och ändra resonansfrekvensen. Utan korrekt ferritisolering kan denna avstämningseffekt orsaka resonansavvikelse, lägre kopplingsprestanda och minskad kommunikationssäkerhet.

2. Ferritskiktsfunktion vid fältstabilisering

Det magnetiska ferritskiktet ger mer än störningsskydd. Den fungerar också som ett magnetiskt flödesstyrningslager genom att rikta magnetfältet mot den icke-metalliska sidan av antennen. Detta hjälper till att förbättra kopplingseffektiviteten, optimera signalöverföringen och minimera energiförlusten i applikationer där metallkomponenter finns i närheten.

3. Impedansmatchningskänslighet

NFC-system som arbetar vid 13,56 MHz kräver exakt impedansmatchning på grund av deras känslighet för förändringar i höljesdesign, limtjocklek och spoldeformation. Små variationer i mekanisk struktur kan påverka resonanspunkten och Q-faktorns prestanda, vilket gör inställning på systemnivå nödvändig efter antennintegrering.

4. Koppling med enhetsarkitektur

Antennens prestanda påverkas också av de dielektriska egenskaperna hos omgivande material, inklusive plasthöljen, glaskåpor och PCB-stapelstrukturer. Material med högre dielektriska konstanter kan introducera ytterligare parasitisk kapacitans, vilket resulterar i smalare bandbredd och minskad kommunikationsmarginal.

5. Aktiv vs passiv systempåverkan

För aktiva NFC-antennkonfigurationer påverkar drivkretsen direkt fördelningen och styrkan av det elektromagnetiska fältet. Även om detta tillvägagångssätt kan utöka kommunikationsavståndet, ökar det också känsligheten för belastningsändringar och kräver mer exakt kontroll av jordning, skärmning och övergripande systemdesign.

Tekniska specifikationer

Jämfört med jämnåriga: Qianmu Communications särskiljande fördelar

Installationsguide

Självhäftande installation (FPC flexibel antenn)

Detta är den vanligaste installationsmetoden för NFC-antenn:

Installationssteg:

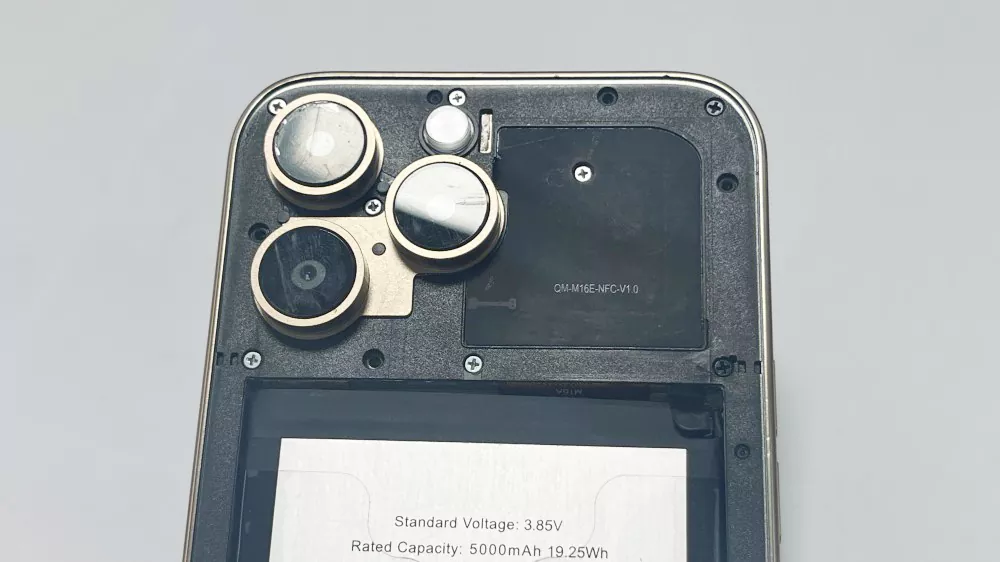

1. Rengör ytan - Använd en spritservett för att rengöra installationsområdet (insidan av enhetens hölje eller batteriytan), och se till att den är fri från olja och damm.

2. Dra av frigöringsfodret - ta försiktigt bort den 3M självhäftande skyddsfilmen från antennens baksida.

3. Inriktning och placering - Rikta in antennen med den avsedda installationsplatsen och se till att spolområdet är fritt.

4. Tryck fast och jämnt - från mitten mot kanterna för att eliminera luftbubblor.

5. Härdning och väntan - Låt stå i 24 timmar för att uppnå optimal bindningsstyrka.

Installationsanmärkningar:

Kundrecensioner

"Den NFC inbyggda mjuka antennen från Qianmu Communications har visat stabil prestanda i vår nya smartphonemodell och uppnår ett läsintervall på 85 mm. Ferritskiktet skyddar effektivt mot batteristörningar, och kvalitetskonsistensen över massproduktion är utmärkt." - Varumärkestillverkare, Shenzhen Junge Technology Co., Ltd.

"De aktiva NFC-antennerna som används i POS-terminaler kräver hög tillförlitlighet och starka RF-fält. Qianmu Communications produkter har klarat våra rigorösa EMVCo-tester och vi har redan köpt över 300 000 enheter." – Guangzhou ZhonghaidaSatellite Navigation Technology Co., Ltd. Tillverkare av betalningsterminaler

FAQ

F1: Vilken är driftsfrekvensen för den inbyggda mjuka antennen i NFC?

S: NFC fungerar i det internationellt standardiserade frekvensbandet 13,56 MHz ±7 kHz, som vanligtvis används i närfältskommunikationssystem för trådlös dataöverföring med kort räckvidd.

F2: Vad är det typiska läsavståndet?

S: Kommunikationsräckvidden är vanligtvis begränsad till några centimeter, vanligtvis runt 5–8 cm, beroende på antenndesign, enhetsstruktur och installationsförhållanden.

F3: När krävs en NFC-antenn med ferritkärna?

S: När antennen behöver installeras på ytan av ett batteri, nära en metallkapsling eller i en miljö med metallkomponenter, är det viktigt att använda en antenn utrustad med ett ferritskikt. Ferritskiktet kan effektivt isolera omvänd virvelströmsinterferens orsakad av metall.

F4: Vad är skillnaden mellan en NFC-inbyggd mjuk antenn och en aktiv antenn?

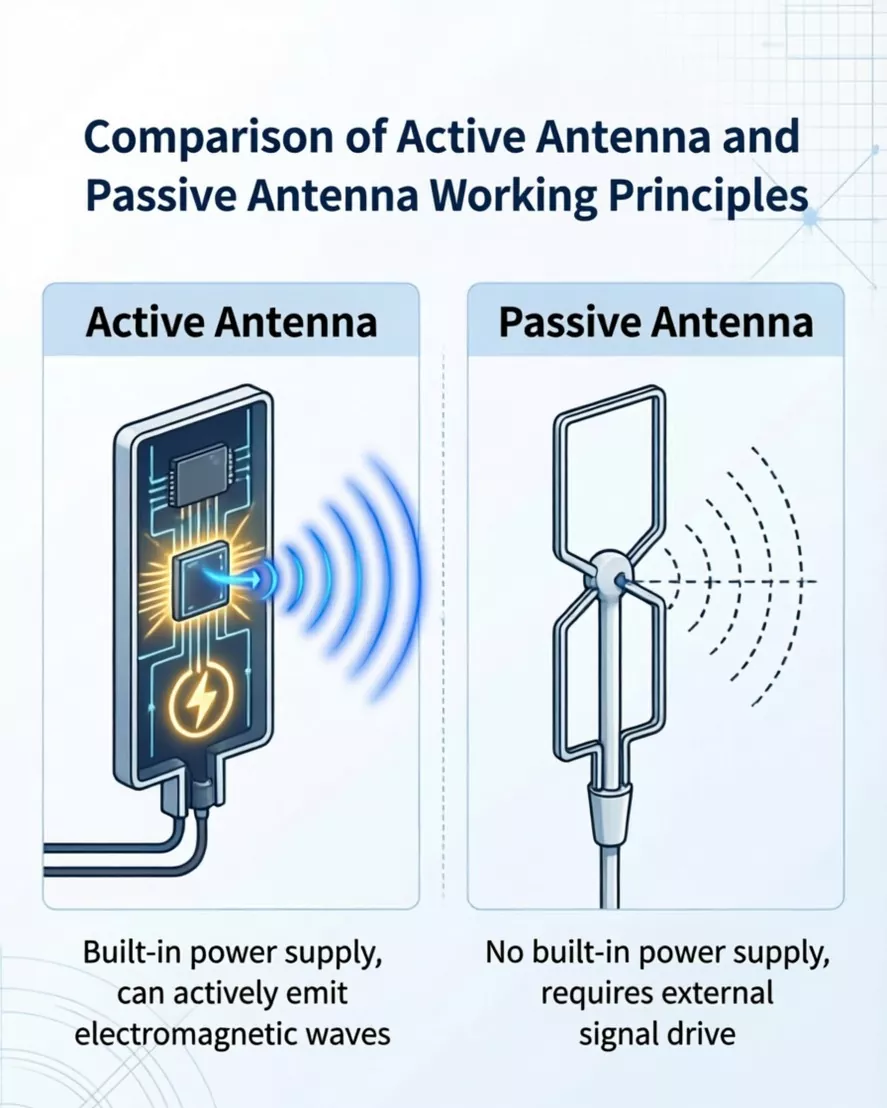

S: Den inbyggda passiva antennen är en passiv komponent som förlitar sig på magnetfältsinduktionen från läsaren/skrivaren för att fungera, vilket gör den lämplig för standard NFC-tillämpningar. Den aktiva antennen integrerar signalförstärkning och drivkretsar, vilket gör att den aktivt kan generera ett starkare RF-fält, vilket gör den idealisk för scenarier som betalningsterminaler som kräver en mer robust signal.

F5: Kan det anpassas i storlek och form?

S: Ja, Qianmu Communications stöder anpassade mönster i alla storlekar, inklusive rektangulära, cirkulära och oregelbundna former.

F6: Vilket induktansområde används vanligtvis?

S: Typiska konstruktioner faller inom ett induktansområde på cirka 1–2 μH, beroende på avstämnings- och impedansmatchningskrav.

F7: Vilka är vanliga installationsmetoder?

S: Det finns tre huvudsakliga installationsmetoder: ① 3M självhäftande baksida (FPC flexibel antenn - vanligast använda); ② IPEX-kontakt (plug-in-typ); ③ Lödinstallation.

F8: Är Qianmu Communication en handlare eller en fabrik?

S: Qianmu Communications är en tillverkare som integrerar FoU, produktion och försäljning. Vi äger vår egen fabrik och har en komplett produktionslinje samt ett robust kvalitetskontrollsystem - långt ifrån bara ett handelsföretag.
