Hörlurar WiFi-antenn

Headphone WiFi Antenna är en kompakt, mycket anpassningsbar trådlös kommunikationsantenn och fungerar som kärnhårdvaran som gör det möjligt för hörlurar att ansluta till WiFi, överföra högupplöst ljud trådlöst, utföra molnbaserade firmwareuppdateringar och uppnå ljud- och videosynkronisering med låg latens. Till skillnad från konventionella externa antenner eller vanliga Bluetooth-antenner, har denna dedikerade WiFi-antenn för hörlurar optimerats specifikt för de trånga utrymmesbegränsningarna för hörlurar över örat, skärmning av metallhölje, tättslutande slitage som orsakar signalblockering och komplexa inomhussignalmiljöer. Den har en mindre formfaktor, starkare anti-interferenskapacitet och överlägsen signalpenetreringsprestanda.

Som en erfaren tillverkare av WiFi-antenn för hörlurar har vi gått bort från det generiska, enstaka tillvägagångssättet för antenndesign. Istället fokuserar vi på de unika användningsfallen för hörlursenheter, och utvecklar lätta, mycket kompatibla och stabila dedikerade antennlösningar. Dessa produkter löser effektivt vanliga branschproblem som frånkopplingar, fördröjning, ljudförvrängning och svag signalstyrka som vanligtvis förekommer med vanliga antenner i hörlurar. Våra antenner är allmänt kompatibla med alla typer av enheter, inklusive audiovisuella hörlurar för konsumenter, esports-headset för spel, brusreducerande over-ear-hörlurar för företag och hörlurar för pedagogisk lyssning.

Grundläggande arbetsprincip

Huvudprincipen för WiFi-antenn för hörlurar bygger på RF-konverteringsteknik för elektromagnetiska vågor och principer för resonansmatchning, integrerad med hörlursenhetens RF-krets för att uppnå dubbelriktad signalöverföring. Det säkerställer hög effektivitet, låg strömförbrukning, stabilitet och stark anti-störningsförmåga under hela driften. Arbetsprocessen består av två huvudmoduler: signalöverföring och signalmottagning, med tydliga principer, mogen teknik och exakt verifierbar prestanda.

1. Signalöverföringsprincip: Hörlurarnas huvudkort omvandlar ljuddata och kontrollkommandon till högfrekventa elektriska signaler, som sänds via en exakt matchad impedanskrets till hörlurarnas Wi-Fi-antenn. Inuti antennen omvandlar en resonansstruktur med flera lager de elektriska signalerna till dubbelbands 2,4 GHz/5 GHz elektromagnetiska vågor, som strålar rundstrålande för att möjliggöra trådlöst datautbyte mellan hörlurar och routrar, datorer eller mobila enheter.

2. Signalmottagningsprincip: WiFi-elektromagnetiska vågsignaler som sänds ut av externa enheter fångas helt upp av hörlurarnas WiFi-antenn. Dessa signaler passerar genom en resonanshålighet i antennen, som filtrerar bort motsvarande frekvensband och tar bort brusstörningar. De elektromagnetiska vågorna omvandlas sedan tillbaka till högfrekventa elektriska signaler och överförs till hörlurarnas avkodningschip, där ljud- och datakommandon tas emot och avkodas.

Vi optimerade layouten för antennavståndet och polarisationsmetoden för att lösa signalavskärmningsproblem som orsakas av metallpannband, batterier och ljuddrivrutiner i hörlurar. Detta gör det möjligt för antennen att bibehålla hög strålningseffektivitet även i ett kompakt, sluten hölje, vilket uppnår en uppmätt signalförlusthastighet på mindre än 8 %, vilket avsevärt överträffar standardbranschens antennriktmärken.

Kompatibelt enhetsområde

Som en professionell leverantör av WiFi-antenner för hörlurar erbjuder våra produkter utmärkt kompatibilitet och stöder 99 % av de trådlösa over-ear-hörlurarna som finns på marknaden. De täcker ett brett utbud av scenarier och enhetskategorier. De kompatibla modellerna listas nedan:

• Spelheadset: Stöder WiFi 6 nätverk med låg latens, kompatibel med PC- och konsolspelenheter för synkroniserat ljud och video

• Högupplösta audiovisuella hörlurar: trådlösa HiFi-hörlurar för hemmet, brusreducerande audiovisuella hörlurar och hemmabiokompatibla headset

• Business Office-hörlurar: trådlösa headset för fjärrmöten, brusreducerande kontorshörlurar och hörlurar utformade för onlineklasser

• Pedagogiskt headset: Hörlurar för campuslyssnande träning, trådlösa headset för onlineundervisning

• Smarta bärbara huvudbonader: smarta hörlurar med Wi-Fi-anslutning och uppslukande VR-kompatibla ljudhörlurar

• Industriellt headset: trådlösa headset för verkstadskommunikation och brusreducerande wifi-headset för inspektion av utrustning

Anpassade WiFi-antenner för hörlurar kan också utformas enligt kundens moderkortsdimensioner, chassistruktur och krav på frekvensband, och stöder personliga konfigurationer som icke-standardiserade storlekar, speciella impedanser och riktningsstrålning, och möter olika produktionsbehov från olika tillverkare.

Differentieringsfördel

Vanliga hörlursantenner på marknaden lider ofta av svaga signaler, frekventa frånkopplingar, hög latens, stor storlek och känslighet för störningar. Som en ledande tillverkare av WiFi-antenner för hörlurar har vi iterativt optimerat våra produkter för att ta itu med dessa smärtpunkter i branschen, vilket ger fem centrala fördelar – verkliga prestanda överträffar konkurrenterna avsevärt.

Dubbelbands full täckning, sömlös överföring med noll fördröjning

1. Stöder dubbelbands Wi-Fi-överföring vid 2,4 GHz och 5 GHz, kompatibel med Wi-Fi 4/5/6-protokoll. 2,4 GHz-bandet erbjuder stark väggpenetration, perfekt för långväga hem- och kontorsbruk; 5GHz-bandet ger högre bandbredd och mindre störningar, vilket uppnår en låg överföringsfördröjning för video och ljud på bara 15 ms i tester i verkligheten – vilket helt uppfyller de krävande kraven för spel och högupplöst multimedia, vilket eliminerar ljudfördröjning och ljud- och videosynkroniseringsproblem.

2. Kompakt och slimmad design, passar sömlöst utan att lägga till tryck på enheten

Genom att använda LTCC flerskikts keramisk integrationsteknik har antennen en total tjocklek på bara 0,8 mm, vilket gör den kompakt och kräver inget stort utrymme. Den passar perfekt till hörlurarnas begränsade inre utrymme utan att uppta områden för batterier, moderkort eller ljuddrivrutiner, och lägger ingen extra vikt till enheten, vilket säkerställer en lätt bärupplevelse.

3. Utmärkt anti-störningsförmåga och stark signalstabilitet

Optimerad antennstrålningsvinkel och skärmningsstruktur för att effektivt undvika signalstörningar orsakade av metallhöljet, litiumbatteriet och högtalarenheten i hörlurarna. I verkliga tester under komplexa elektromagnetiska miljöer (som multi-enhetsanslutning och täta routerscenarier) nådde signalstabilitetsgraden 99,6 %, utan frånkopplingar, frekvenshopp eller brusstörningar.

4. Låg strömförbrukning och hög förstärkning för längre batteritid

Antennförstärkningen är optimerad till 2,5 dBi, med en strålningseffektivitet på ≥92 %, vilket avsevärt förbättrar signalmottagningskänsligheten samtidigt som en extremt låg strömförbrukning bibehålls. Hörlurar utrustade med denna antenn kan förlänga batteritiden med 12 %–18 % i Wi-Fi-anslutningsläge, vilket effektivt förlänger enhetens användningstid.

5. Hög kompatibilitet och enkel installation, bekymmersfri massproduktion

Standardiserad ytmonteringsstruktur som är kompatibel med SMT automatiserade placeringsprocesser, möjliggör bekväm installation och stabil lödning med en hög utbytegrad på upp till 99,8 %. Stöder massproduktion och storskalig leverans, samtidigt som de erbjuder anpassningsbara stiftkonfigurationer, dimensioner och impedansparametrar för att passa olika hörlurstillverkningslinjer från olika märken.

Detaljerade tekniska specifikationer

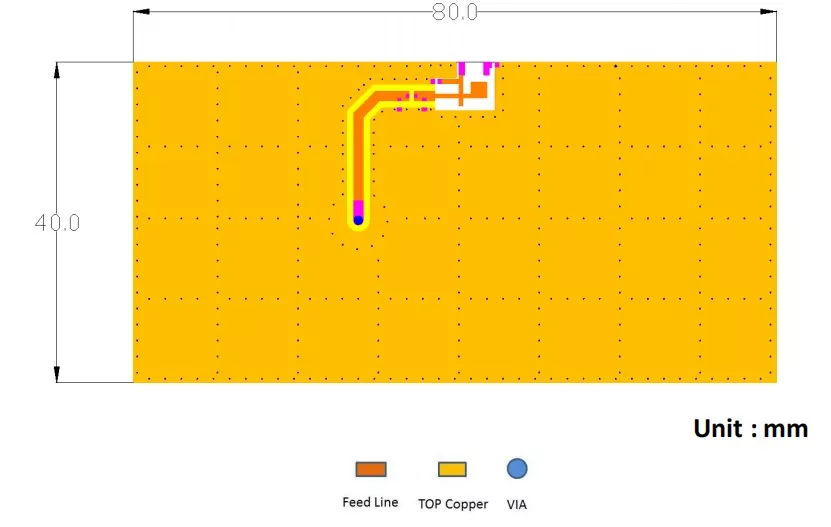

Rekommenderad dimension för utvärdering av PCB-mönster

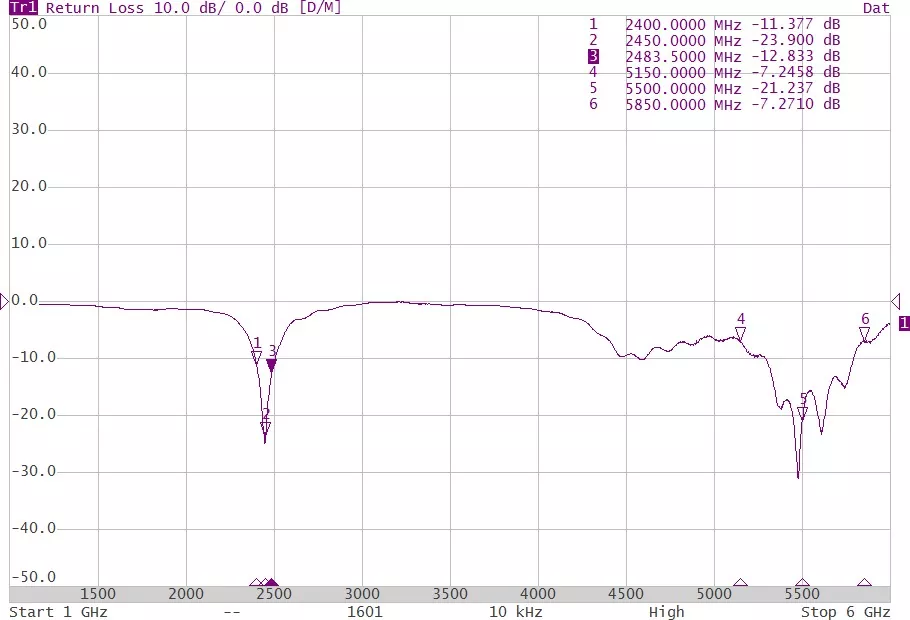

Mätresultat Returförlust

Produktfördelar jämfört med konkurrenter

Installations- och användningsguide med illustrationer

Denna WiFi-antenn för hörlurar har en standardiserad ytmonterad design, kompatibel med automatisk SMT-placering och manuell lödning. Den är enkel att installera och mycket anpassningsbar, med tydliga och enkla monteringsanvisningar:

1. Förberedelser före installation

Rengör installationsområdet för hörlurarnas moderkort för att säkerställa att ytan är fri från olja, damm och skräp. Bekräfta att utrymmet runt moderkortet är minst 3 mm, bort från metallkomponenter, batterier och skärmar för att undvika signalstörningar. Förbered verktyg som en konstanttemperaturlödstation, lödpasta och antistatisk pincett och utför alla åtgärder med lämpliga antistatiska försiktighetsåtgärder.

2. Ytmonterad lödinstallation

Rikta in antennen exakt med den förinställda plattan på moderkortet och fäst den på plats med en antistatisk pincett. Använd en konstanttemperaturlödstation (med temperaturkontrollerad mellan 320–350°C) för manuell lödning, eller använd SMT-automatiserad utrustning för satsmontering. Efter lödning, inspektera lödfogarna för att säkerställa att de är fulla, utan kalllödning, saknade skarvar eller överbryggning, vilket garanterar stabil kretsanslutning.

3. Positionsfixering och detektering

Fäst antennen i ett öppet område i hörlurshuset, undvik pannbandet och högtalarenheten i metall. Efter installationen ansluter du enheten för att utföra signaltestning, kontrollera WiFi-anslutningshastighet, signalstyrka och latensparametrar. När inga avvikelser upptäcks kan enheten användas normalt.

4. Försiktighetsåtgärder vid användning

Böj inte antennens keramiska kropp under installationen, eftersom det kan skada den inre resonansstrukturen. Undvik att installera metallkomponenter runt antennen för att förhindra signalskärmning. Vid normal användning, håll antennen borta från höga temperaturer och fuktiga miljöer för att effektivt förlänga dess livslängd.

FAQ

F1: Stöder denna hörlurs WiFi-antenn WiFi 6?

S: Produkten stöds fullt ut och är kompatibel med hela utbudet av WiFi4-, WiFi5- och WiFi6-protokoll, och erbjuder dubbelbandstäckning över 2,4GHz och 5GHz frekvenser, vilket uppfyller de avancerade anslutningskraven för de senaste smarta trådlösa hörlurarna.

F2: Kan antennen anpassas efter mått på hörlurarnas moderkort?

S: Stöder fulldimensionell anpassning, inklusive storlek, stifttyp, impedansparametrar, strålningsvinkel och frekvensbandskompatibilitet. FoU-teamet kan snabbt utveckla lösningar och producera prototyper för testning utifrån kundens utrustningsstruktur.

F3: Hur lång är produktgarantin och hur hanteras kvalitetsproblem?

S: Alla produkter kommer med ett års garanti. Varje enhet genomgår en fullständig inspektion innan den lämnar fabriken. I händelse av icke-mänskliga kvalitetsproblem kan kunderna njuta av gratis utbyte eller reparation. För batchdefekter finns full återbetalning och utbyte tillgängliga, vilket säkerställer ett omfattande skydd av kundens rättigheter under hela processen.

F5: Är du en fabriksdirektleverantör och stöder du internationella handelsorder?

S: Vi är en direkt fabrik och tillverkare av WiFi-antenn för hörlurar, utan mellanhänder. Vi har fullständiga exportkvalifikationer och har lång erfarenhet av att hantera globala handelsorder, tillhandahålla fullständig tullklarering och certifieringsdokumentation.
