PIFA-antenn

Vad är en PIFA-antenn

PIFA-antenner, även kända som plana inverterade-F-antenner, är en av de mest använda inbyggda strålningsantennstrukturerna i hemelektronik och IoT-enheter. De är lågprofilerade, miniatyriserade RF-antenner designade för slutna applikationer.

Jämfört med vanliga keramiska antenner, trådantenner och PCB-antenner är den största fördelen deras förmåga att upprätthålla stabil resonans i metallhöljen, plastförseglade strukturer och begränsade inre utrymmen, med starkt motstånd mot skärmningsdämpning.

Våra massproducerade produkter är uppdelade i två huvudstrukturer:

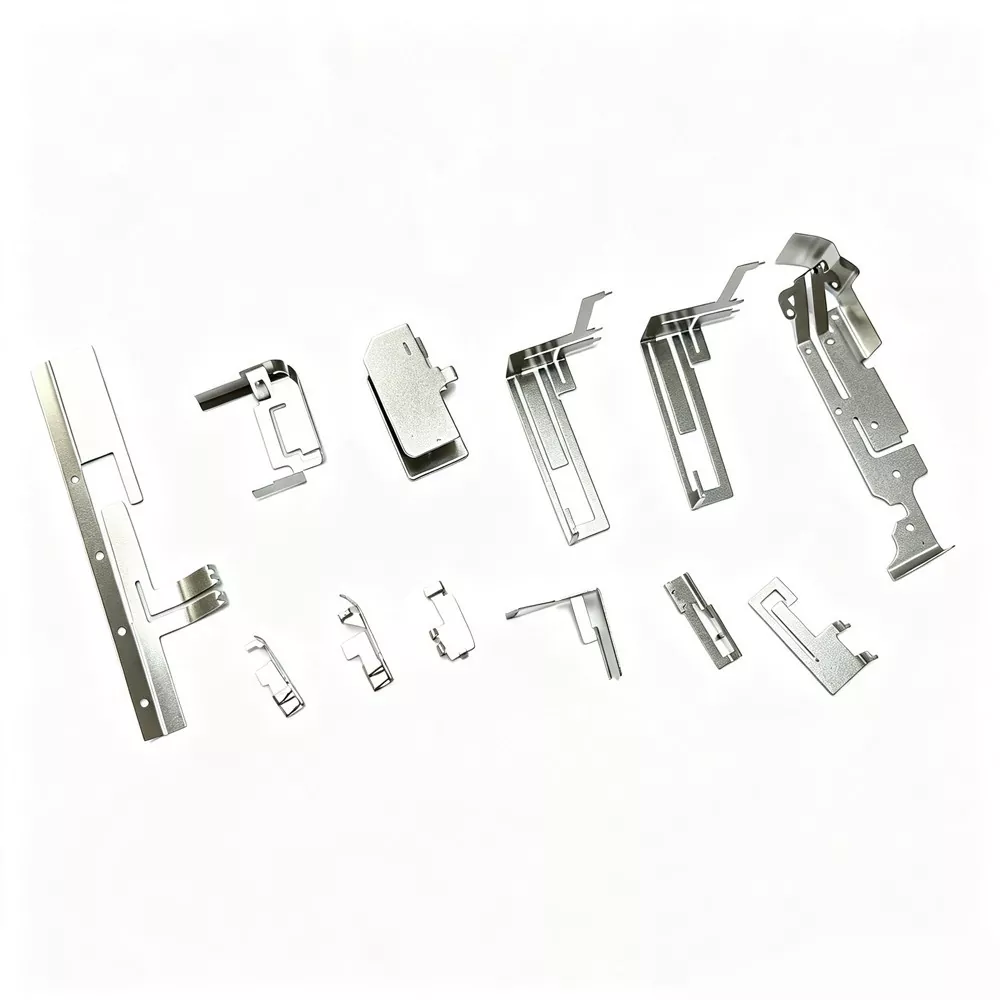

1. Fjäder PIFA-antenn

Fjädern av rostfritt stål/fosforbrons är formad genom stämpling i ett stycke, med hög hårdhet, god spänst, stöttålighet, lämplig för fordonsmonterad, industriell styrning, sportutrustning, lossnar eller oxiderar inte vid långvarig kontakt, lämplig för standardiserad massproduktion.

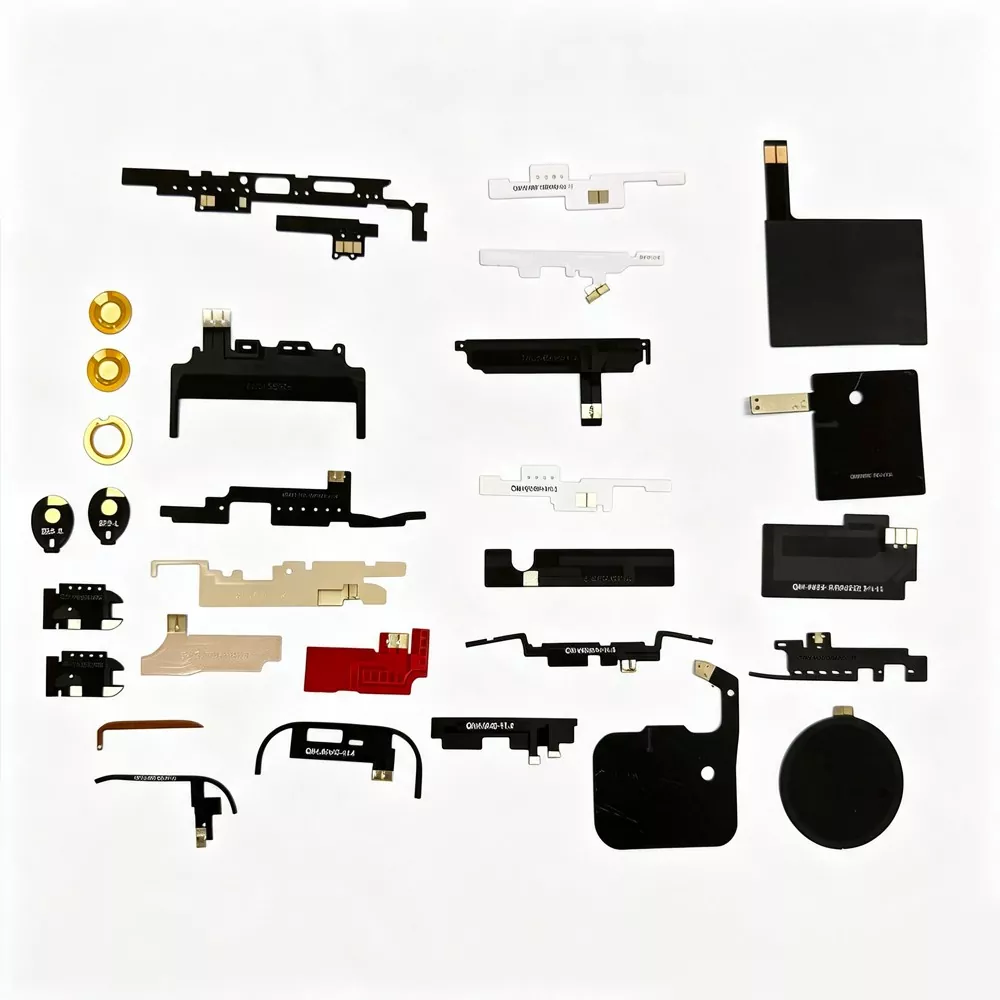

2. Enkel FPC flexibel PIFA-antenn

Med en etsningsprocess för flexibelt FPC-kretskort i ett lager är det lätt, tunt, flexibelt, böjbart och väggfäst, lämpligt för ultratunna enheter, oregelbundna strukturer och små kroppar. Det är för närvarande den vanliga inbyggda antennlösningen för smart hårdvara.

Hur PIFA-antenner fungerar

Många kunder tror felaktigt att den inbyggda antennen bara är en "metallplåster". Faktum är att den har en mycket rigorös radiofrekvensresonansstruktur, och principen kan verifieras helt av spektrumanalysatorer, nätverksanalysatorer och ekofria kammartester utan tomrumsteorin.

1. Markresonansprincip: PIFA-strukturen förlitar sig på strålningsarm + jordkoppling för att bilda en inverterad F-resonansloop. Jämfört med vanliga antenner är den mindre beroende av marken på enhetens huvudkort och har en högre total passningstolerans.

2. Lågprofilstrålning: Antennen är extremt låg och installerad nära flygkroppen, vilket effektivt kan minska signaldämpningen orsakad av metallskalsskärmning och lösa problemet med signalstörning efter att utrustningen har monterats.

3. Brusfiltrering: PIFA har inneboende filtreringsegenskaper som kan filtrera bort högfrekvent brus som genereras av moderkortets CPU, strömförsörjning och minne, vilket avsevärt minskar bakgrundsbrus och förbättrar signal-brusförhållandet.

4. Flerbandskompatibel resonans: Genom exakt routing, slotting och impedansmatchningsdesign kan en enda FPC PIFA-antenn samtidigt rymma flera band inklusive 2,4G, 5G, Bluetooth och LTE, vilket avsevärt sparar internt utrymme på enheten.

Detaljerade tekniska specifikationer

Fördelar jämfört med Peer-produkter

Vanliga antenner på marknaden har ofta vanliga problem, inklusive hög husdämpning, instabil VSWR, dålig störningsmotstånd och inkonsekvent batchprestanda. Vår PIFA-antenn ger tydliga fördelar:

· Jämfört med vanliga PCB-antenner: PCB-antenner påverkas lätt av höljesskärmning. Antennen minskar husdämpningen med mer än 70 %.

· Jämfört med keramiska antenner: Keramiska antenner är ömtåliga och känsliga för temperaturskillnader, medan denna struktur ger bättre stöttålighet, värmebeständighet och en högre total genomgångshastighet.

· Jämfört med vanliga FPC-antenner: Vanliga FPC-antenner saknar en PIFA-resonansstruktur, vilket resulterar i betydande signaldrift. Vår enda FPC-lösning ger exakt resonans och stabil prestanda.

· Jämfört med fjäderantenner utan namn: Vanliga fjäderantenner saknar impedansmatchning, vilket orsakar instabil signalprestanda. Qianmu Communication utför fullständig inspektion och kalibrering före leverans.

Hur man väljer en PIFA-antenn av hög kvalitet

1. Titta på strukturen: För lufttäta kroppar, välj PIFA-strukturen istället för att blint använda vanliga FPC/PCB-antenner;

2. Tänk på tillämpningsscenarierna: För vibrationsutrustning, välj fjäder-PIFA-antennen; för ultratunn utrustning, välj FPC PIFA-antennen.

3 Leta efter batchkonsistens: Stor fabrikskalibrering av massproduktion, små batchprestandaskillnader, låg eftermarknadsfelfrekvens;

4 Titta på anpassningsmöjligheter: Storlek, ledningar och matchning kan modifieras i enlighet med maskinens övergripande struktur för att passa olika produkt-ID-designer.

FAQ

F1: Kan det anpassas i storlek och frekvensband?

A: Ja. Vårt företag stöder anpassad impedansmatchning i full storlek, fullband för fjäder-PIFA-antenner och enkla FPC PIFA-antenner, och erbjuder gratis schemaoptimering.

F2: Vilka är de bättre signalerna från PIFA-antenner än vanliga antenner?

S: Den största fördelen är att den har mindre dämpning i höljet, är resistent mot skärmning och störningar, och den verkliga upplevelsen i hela maskinmiljön är mycket bättre än den för vanliga antenner.

F3: Stöder du export och kan du tillhandahålla ett certifikat?

S: Global export stöds. CE, ROHS, FCC, testrapporter, fabrikskvalifikationer finns tillgängliga, som helt uppfyller B2B-upphandlingskraven för utrikeshandel.
