Metallstämpelantenn

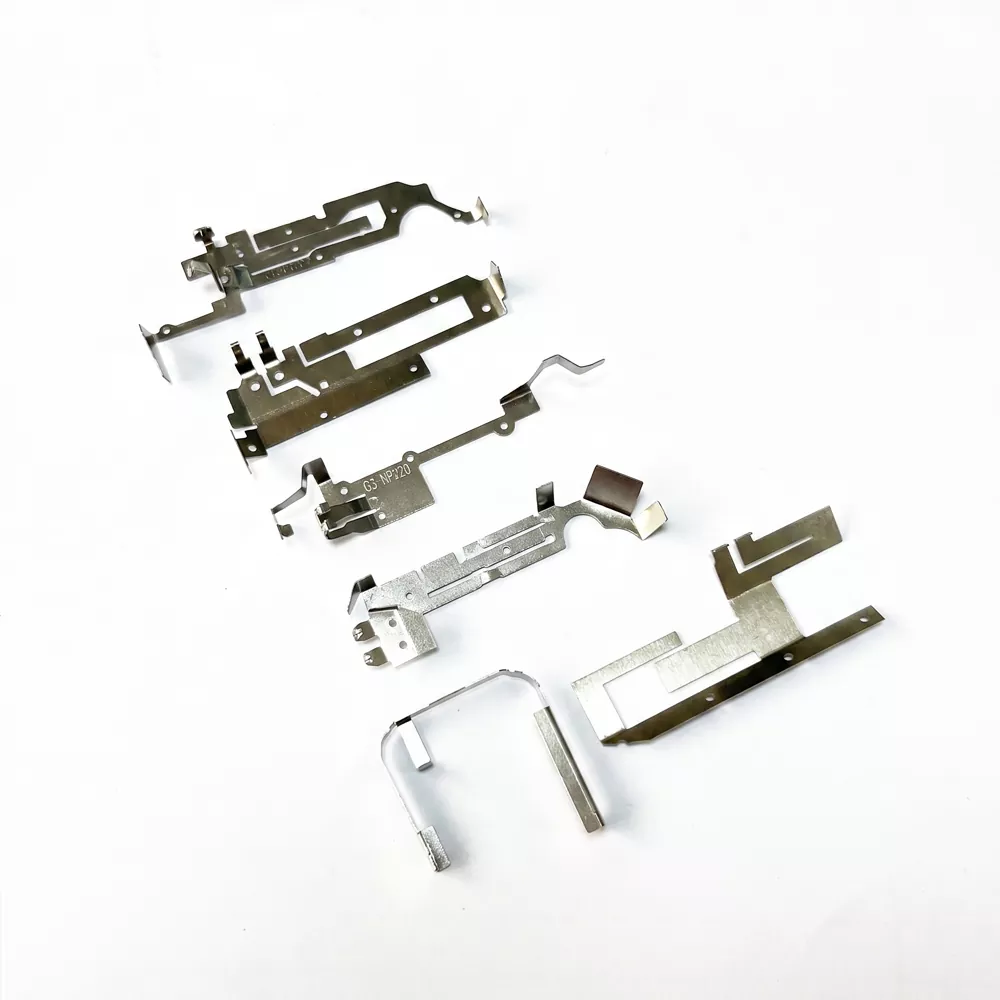

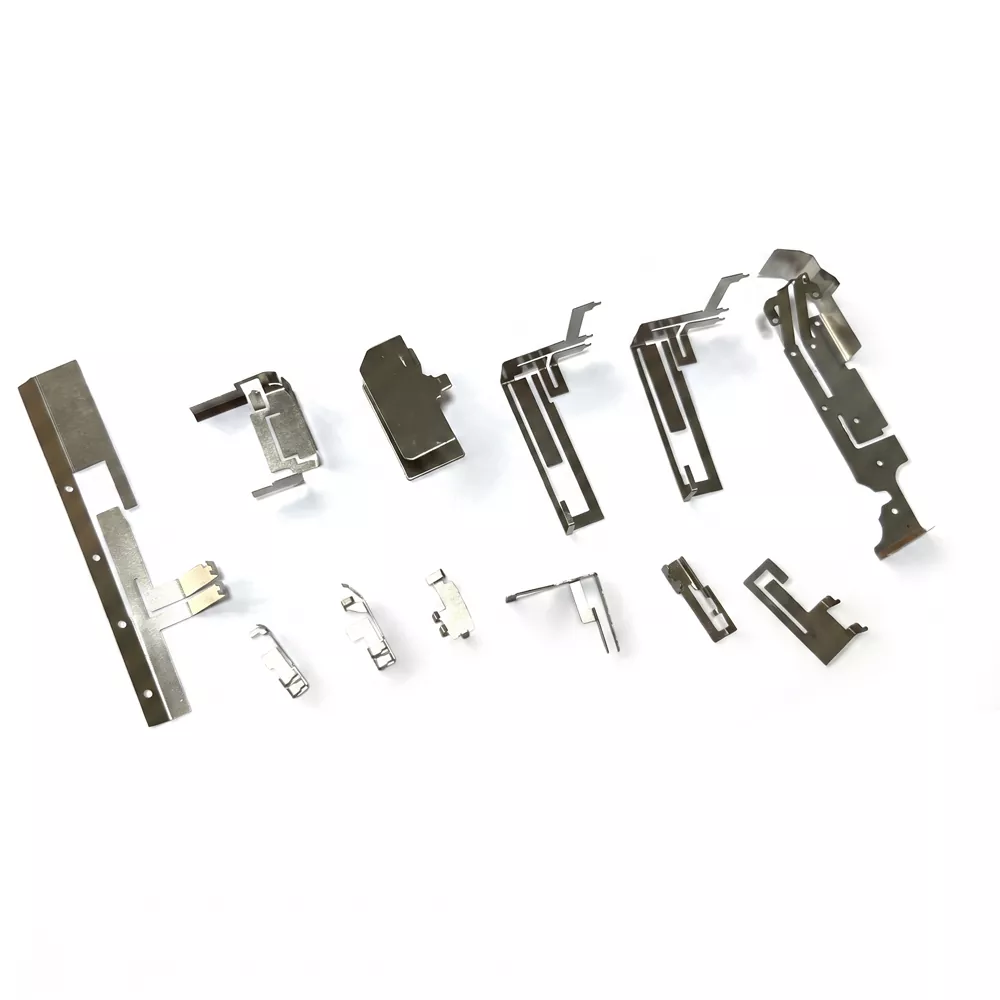

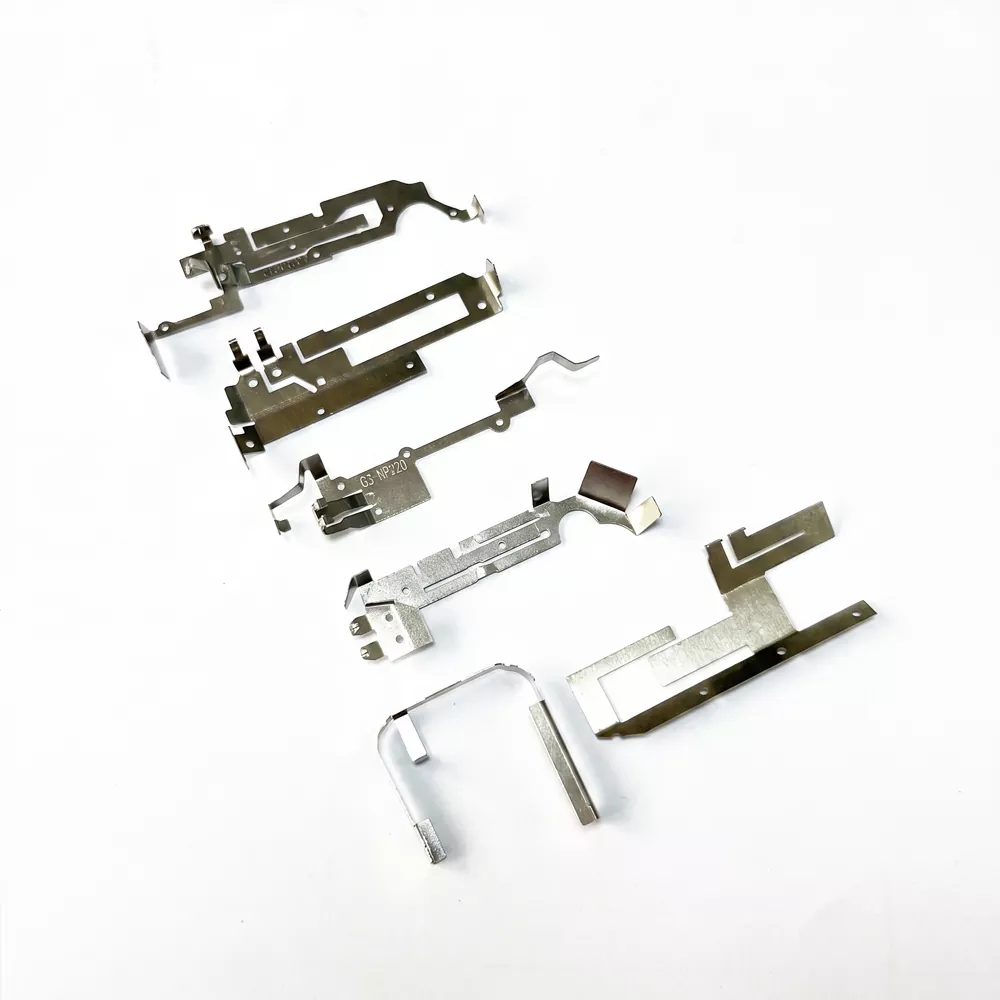

En metallstämpelantenn är en RF-komponent tillverkad av ultratunt rostfritt stål (som SUS301 eller SUS304) eller kopparlegering med en precisionsstämplingsprocess. Vanligtvis mindre än 1 mm i tjocklek, är den utformad för att anpassa sig nära till böjda eller oregelbundna ytor på enheten, vilket gör den lämplig för kompakta elektroniska produkter.

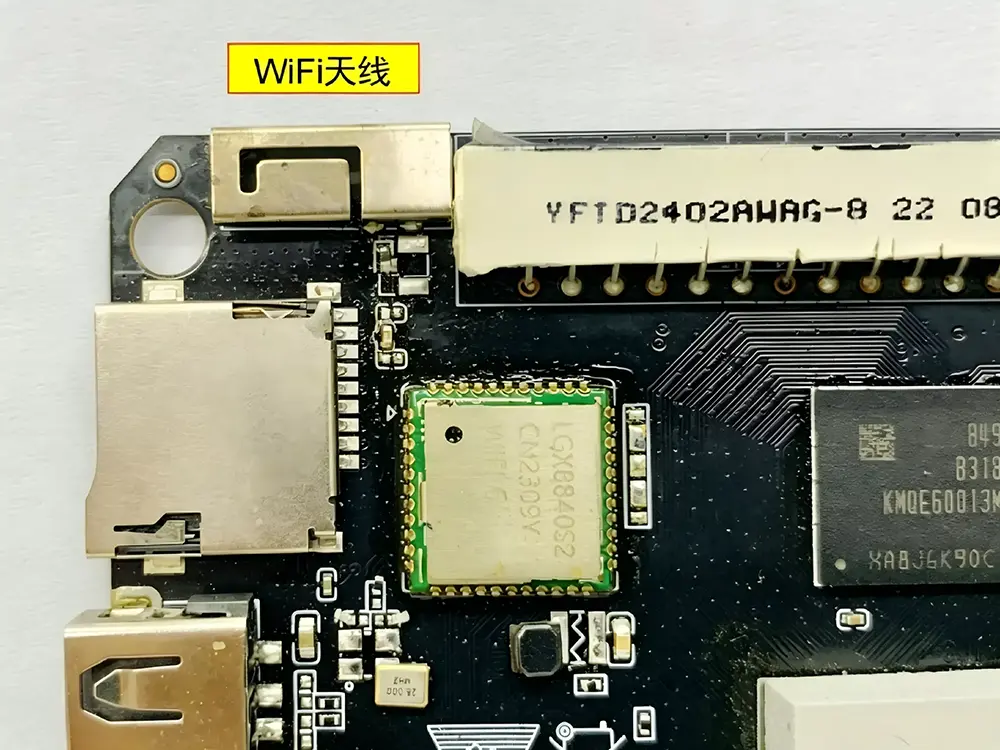

Denna antenn fungerar genom elektromagnetisk resonans som genereras av dess noggrant designade metallgeometri. Under installationen pressas de nedre kontaktpunkterna på PCB-antennterminalerna, vilket bildar en pålitlig elektrisk anslutning utan lödning. Fjäderkontaktstrukturen säkerställer stabil signalöverföring samtidigt som den absorberar mekanisk påfrestning genom elastisk deformation, vilket stödjer långvarig hållbarhet under upprepade monterings- och vibrationsförhållanden.

Kärntekniska specifikationer

Metallstämpelantennen är designad för kompakta RF-applikationer med kontrollerad impedans och stabil mekanisk kontaktprestanda.

Standardiserade testvillkor

För att säkerställa datakonsistens mäts alla RF och mekaniska parametrar under följande standardiserade förhållanden:

Impedans & VSWR Mätning

Testad med en kalibrerad Vector Network Analyzer (VNA) med ett 50Ω referenssystem.

RF-prestandamiljö

Mätningar utförda i ett fritt utrymme eller semi-okofri miljö med ett standardreferensjordplan.

Mekaniskt kontakttest

Antennen är monterad på en standard kretskortslayout med definierad kontakthöjd och kontrollerad presskraft.

Frekvensmätningstillstånd

Centerfrekvens utvärderad efter installation i ett representativt enhetshölje för att ta hänsyn till avstämningseffekter.

Temperaturtestvillkor

Termisk cykling utförd från -40 ℃ till +85 ℃ under kontinuerlig elektrisk övervakning.

Tillämpliga enheter och applikationsscenarier

Viktigt försäljningsargument: Varför välja en fjäderantenn för hårdvara?

Utrymmeseffektiv design

Dess lågprofilerade struktur kan anpassa sig till böjda eller oregelbundna ytor, vilket hjälper till att maximera inre utrymme för batterier och andra komponenter.

Kostnadseffektiv montering

Presspassningsanslutningen till PCB-kontakter eliminerar lödningsprocesser, vilket minskar monteringstiden och tillverkningskostnaden vid massproduktion.

Mekanisk hållbarhet

Den elastiska kontaktstrukturen upprätthåller stabil elektrisk prestanda under vibrationer, stötar och upprepade mekaniska påfrestningar.

Exakt positioneringsdesign

Stämplade inriktningshål (runda och slitsade) säkerställer exakt positionering mellan antennmatningspunkten och PCB under automatiserad montering.

Installationsguide och tekniska rekommendationer

Följande installationsriktlinjer tillhandahålls av Shenzhen Qianmu Communication Technology Co., Ltd. för att säkerställa optimal prestanda för metallstämpelantennen i applikationer på systemnivå.

1. Positioneringsdesign

Designa minst två inriktningshål på antennstrukturen: ett cirkulärt hål för primär positionering och ett avlångt hål för sekundär inriktning. Avståndet bör vara tillräckligt för att säkerställa mekanisk stabilitet under monteringen.

2. Tillståndskrav

Håll det strålande elementet fritt från omgivande metallkomponenter och ledande material. En korrekt frigångszon bör upprätthållas för att minimera avstämningseffekter orsakade av närliggande strukturer. Självhäftande fixering kan användas för stabil montering.

3. Kontakta tryckkontroll

Kontaktkraften mellan fjäderterminalen och PCB-matningsdynan bör kontrolleras inom det specificerade mekaniska området. Otillräckligt tryck kan påverka RF-kontaktstabiliteten, medan övertryck kan leda till permanent deformation av kontaktstrukturen.

4. Inställning på systemnivå

Efter montering i den slutliga enheten kan antennprestanda förändras på grund av koppling med höljet och omgivande komponenter. Slutjustering med hjälp av en vektornätverksanalysator (VNA) rekommenderas för att säkerställa resonansnoggrannhet på systemnivå.

Hur väljer man rätt hårdvara fjäderantenn?

När du väljer en metallstämpelantenn bör utvärderingen baseras på följande nyckeldesignfaktorer:

Tillgängligt enhetsutrymme

Mät det inre utrymmet i höljet och välj en antenn med lämplig längd, bredd och tjocklek för att säkerställa korrekt mekanisk passform.

Driftsfrekvens och bandbredd

Definiera målkommunikationsbandet (t.ex. WiFi, Bluetooth eller sub-GHz IoT-band). För smalbandskonstruktioner kan antennprestanda finjusteras genom strukturell justering under utveckling.

Applikationsmiljö

För bil-, utomhus- eller industriell användning rekommenderas materialval som SUS304 och ytplätering för att förbättra korrosionsbeständigheten och temperaturstabiliteten.

PCB och monteringsdesign

Säkerställ korrekt inriktning av matningspunkten på kretskortet. Välj en lämplig monteringsstruktur (presspassning eller fjäderkontaktdesign) för att förbättra monteringskonsistensen och massproduktionsutbytet.

Varför välja Shenzhen Qianmu Communication Technology Co., Ltd.

Shenzhen Qianmu Communication Technology Co., Ltd. fokuserar på design och produktion av metallstämpelantennlösningar för trådlösa enheter, stödjer OEM/ODM-utveckling och anpassade antennstrukturer för olika RF-applikationer.

Egen tillverkningskapacitet

Precisionsstämpling och verktyg kontrolleras internt, vilket säkerställer stabil produktionskonsistens och skalbar produktion.

Applikationsdriven anpassning

Antennstrukturer kan justeras i geometri, elasticitet och ytbehandling för att matcha olika enhets- och höljeskrav.

Kvalitetskontroll på processnivå

Mekanisk tillförlitlighet och RF-prestanda verifieras under hela produktionen, inklusive kontaktstabilitet och elektriska konsistenskontroller.

Ingenjörsstöd under utveckling

Teknisk assistans finns tillgänglig från prototypframställning till massproduktion, inklusive integrationsvägledning på PCB- och systemnivå.

FAQ

F1: Hur är signaleffektiviteten hos metallclipsantennen?

S: På grund av dess kompakta storlek varierar effektiviteten vanligtvis från 30 % till 50 %. Den är lämplig för korta och kostnadskänsliga applikationer som smarta hemenheter. För långdistanskrav tillhandahåller Qianmu Communications också optimerade antennlösningar.

F2: Vad ska jag göra om lödflänsen trycks på kretskortet och kontakten är dålig?

S: Se till att kretskortets höjd och korrekt fixturtryck är korrekt under monteringen. Fjäderstrukturen är designad för stabil kontakt, och standardtestning utförs före leverans.

F3: Stöder du provtagning i små partier?

A: Fullständigt stödjande. Som en professionell metallstämpelantennleverantör förstår vi kraven under FoU-fasen och erbjuder flexibla prototyptjänster för att hjälpa dig att snabbt avancera din projektvalidering.

F4: Vad påverkar prestandan hos en metallstämpelantenn?

 S: Prestanda påverkas huvudsakligen av PCB-layout, markstorlek, omgivande metall och höljesstruktur.

F5: Varför ändras frekvensen efter installation?

S: Metallomgivningar och husmaterial kan avstänga resonans, vilket kräver slutlig inställning på systemnivå.

F6: Vad orsakar dålig kontaktprestanda?

A: Felaktig PCB-kuddshöjd eller otillräckligt fjädertryck kan påverka den elektriska stabiliteten.

F7: Stöder du prototypframställning? S: Ja, både provproduktion och anpassning av små partier stöds för FoU-validering.
