Vårantenn
Som en professionell leverantör erbjuder Qianmu Communication skräddarsydda högprecisionstjänster för spiralfjäderantenn. Tillverkad av förstklassiga material. Kolstål förnicklad Tillverkad av fosforbrons, den har enastående ledningsförmåga och korrosionsbeständighet. Vi är pålitliga.Kina TillverkareVi erbjuder en helhetslösning som sträcker sig från prototyper till massproduktion, flitigt använt inom IoT, fjärrkontroller och trådlösa kommunikationsmoduler.

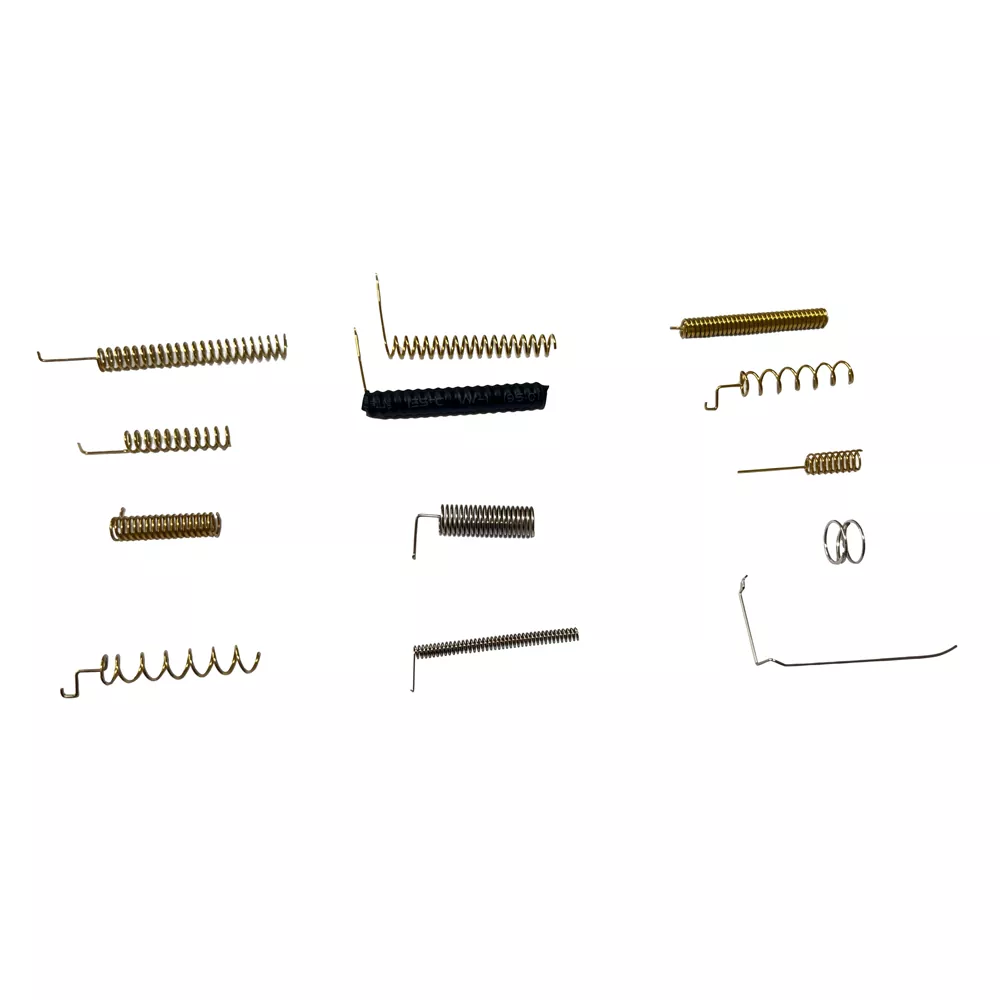

En fjäderantenn (även känd som en spiralantenn) är en antennstruktur i vilken en metallledare är lindad till en spiralfjäderform, med användning av den spiralformade metallledaren som medium för signalöverföring. Den har en 50 ohm impedansdesign och består av tre huvudkomponenter: en inre koppartråd (används för att sända och ta emot signaler), en yttre skärmtråd (designad för att blockera extern elektromagnetisk interferens) och ett yttre isolerande skikt (som motverkar effekterna av extern kapacitans och induktans). Tillsammans bildar dessa komponenter ett slutet system med stark anti-interferensprestanda.
Shenzhen Qianmu Communication Technology Co., Ltd., ett professionellt företag specialiserat på FoU, tillverkning och försäljning av kommunikationsproduktantenner, har varit djupt engagerad i antennområdet i många år och har åtagit sig att förse globala kunder med högkvalitativa fjäderantennlösningar.
Tekniska specifikationer
Qianmu Communication fjäderantenn täcker flera frekvensband från låga till höga frekvenser, och uppfyller kraven i olika applikationsscenarier. De viktigaste tekniska parametrarna är följande:
|
Parameterobjekt |
Specifikationsområde |
|
Frekvensintervall |
315MHz / 433MHz / 470MHz / 490MHz / 868MHz / 915MHz / 2,4GHz / GSM 824-2170MHz |
|
Få |
0,8 dBi ~ 3,5 dBi |
|
Impedans |
50 Omega |
|
VSWR |
≤1,5 ~ ≤1,8 |
|
Polarisering |
Vertikal polarisering / cirkulär polarisering |
|
Strålningsmönster |
Rundstrålande |
|
Kraftkapacitet |
Max 50W |
|
Driftstemperatur |
-40℃ ~ +85℃ |
|
Antenneffektivitet |
35~ 80% (Beroende på installationsmiljön) |
|
Material |
Koppar, guldplätering, nickelplätering, etc. |

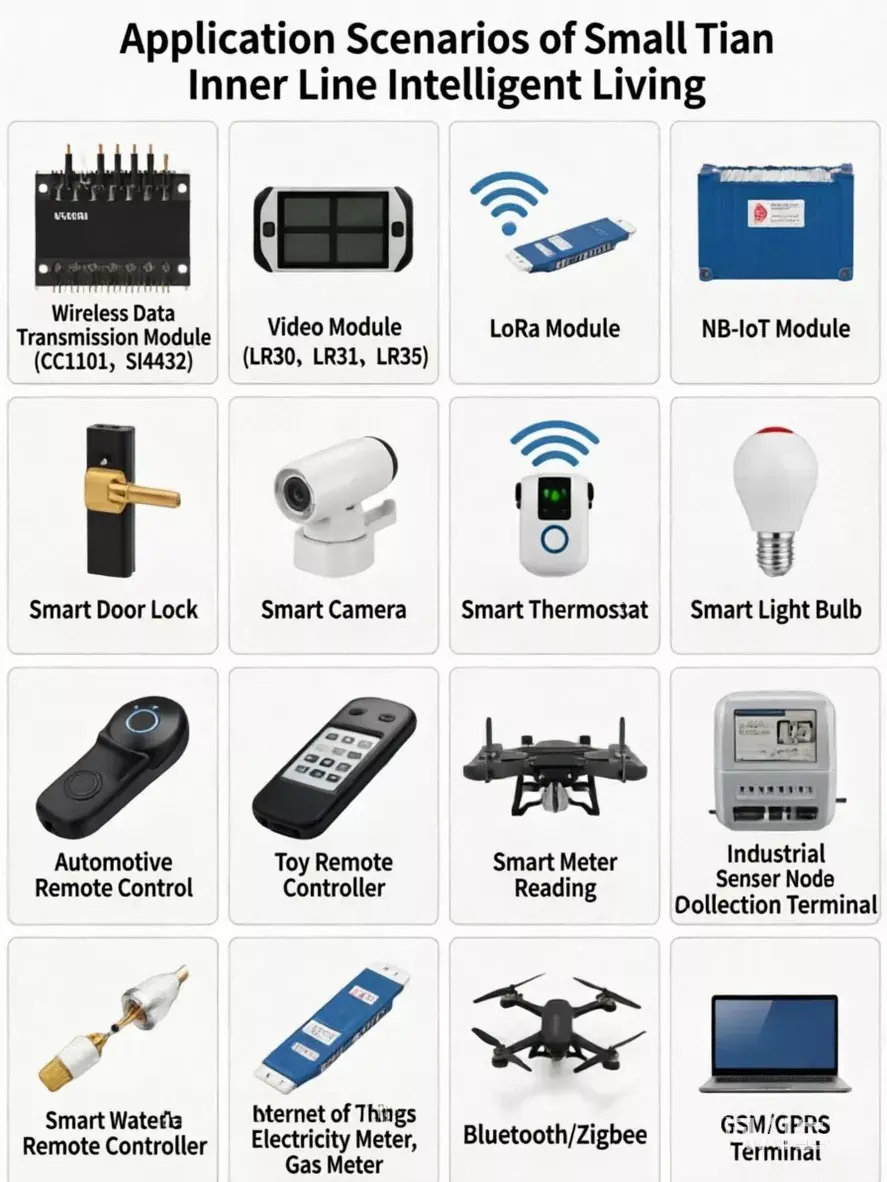

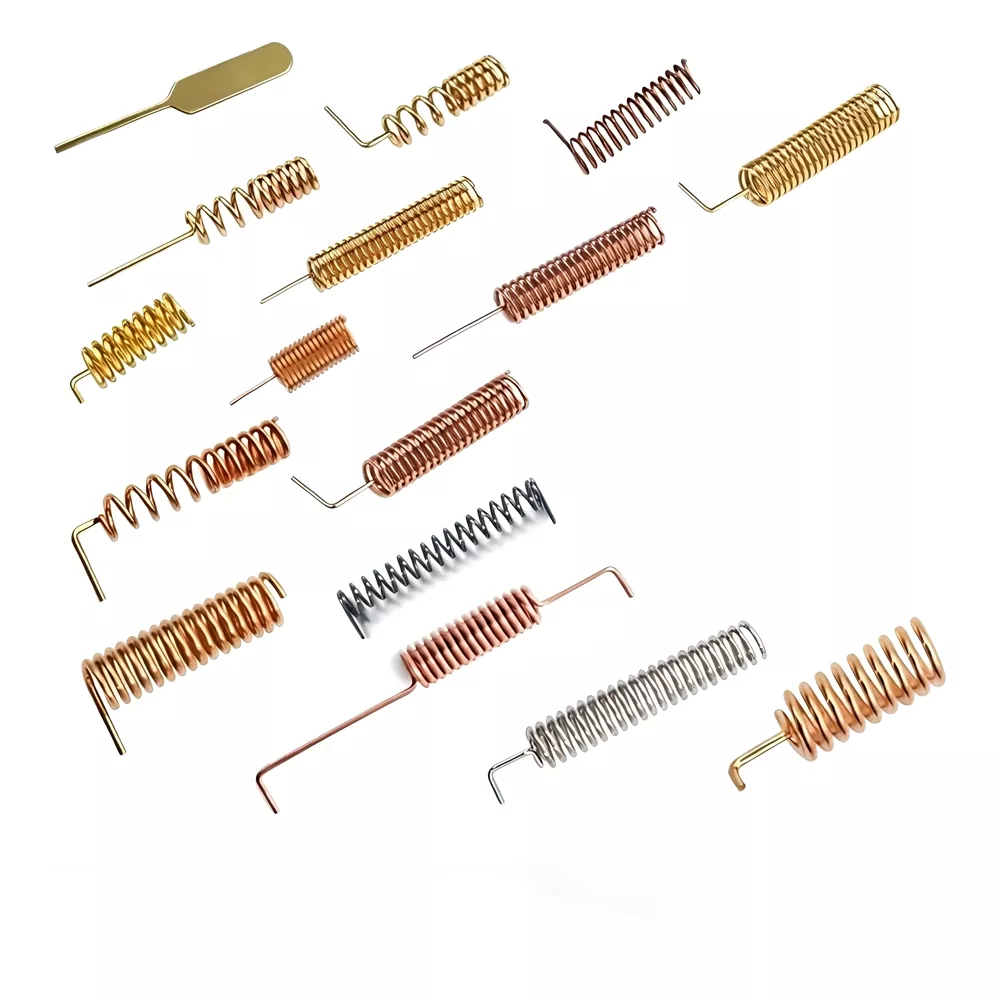

Tillämpliga enheter
Qianmu kommunikationsfjäderantenn används ofta i följande enheter och scenarier:
Trådlös dataöverföringsmodul: CC1101, Si4432 och andra trådlösa RF-moduler
LoRa-moduler: LR30, LR31, LR36 och andra LoRa-kommunikationsmoduler
NB-IoT-modul: NB-IoT trådlös kommunikationsterminal
Smarta hemenheter: Smarta dörrlås, smarta kameror, smarta termostater, smarta glödlampor och mer
Trådlösa fjärrkontroller: Bilfjärrkontroller, leksaksfjärrkontroller, industriella fjärrkontroller och mer
IoT-terminal: IoT-sensornoder, datainsamlingsterminaler
Smart Metering: Smarta vattenmätare, elmätare och gasmätare
Bluetooth/Zigbee-modul: Bluetooth trådlös kommunikation, Zigbee nätverksenheter
Drone Telemetri: Datalänk för små drönare
GSM/GPRS-enheter: GSM-modem, fjärrövervakningssystem
Jämförelse med konkurrerande produkter
|
Jämförelseobjekt |
Qianmu Communication Spring Antenn |
PCB antenn |
Extern stavantenn |
|
Få |
0,8~3,5 dBi |
2~6 dBi |
Relativt hög |
|
Rundstrålande prestanda |
★★★★★ Utmärkt |
★★☆ Stark riktningsförmåga |
★★★★ Bra |
|
Storlek |
★★★★ Kompakt |
★★★★★ Ultraliten |
★★☆ Stor |
|
Anti-interferensförmåga |
★★★★★ Stark |
★★★ Genomsnitt |
★★★★ Relativt stark |
|
Installationsflexibilitet |
★★★★★ Extremt flexibel |
★★★ Fast endast på PCB |
★★★ Extern installation krävs |
|
Kosta |
★★★★ Måttlig |
★★★★★ Låg |
★★☆ Relativt hög |
|
Designändring |
★★★★ Flexibel |
★★☆ PCB-omställning krävs |
★★★ Vanligt |
Qianmu Communication fjäderantenn har en optimal balans mellan rundstrålande täckning, anti-störningsförmåga, installationsflexibilitet och totalkostnad, vilket gör den till ett idealiskt inbyggt antennval för IoT och trådlösa kommunikationsenheter.
Installationsguide

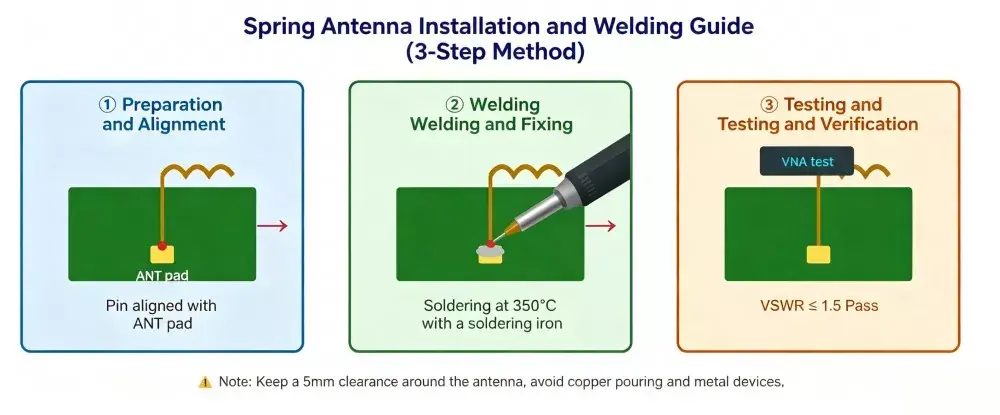

Steg 1: Förbered för svetsning
Rikta in stiftet (vanligtvis ett enda stift eller löddyna) i änden av fjäderantennen med ANT-löddynan som är reserverad på PCB. Löddynan bör anslutas till RF-matningsledningen, såsom en 50-ohms mikrostriplinje eller vågledare i samma plan, för att säkerställa korrekt signalöverföring.
Steg 2: Svetsning och fixering
Böj den krokformade delen och anslut den till ANT-stiftet på den trådlösa modulen, slutför sedan lödningsprocessen säkert. Reflowlödning rekommenderas eftersom det är kompatibelt med vanliga ytmonteringsprocesser.
Steg 3: Inspektion och testning

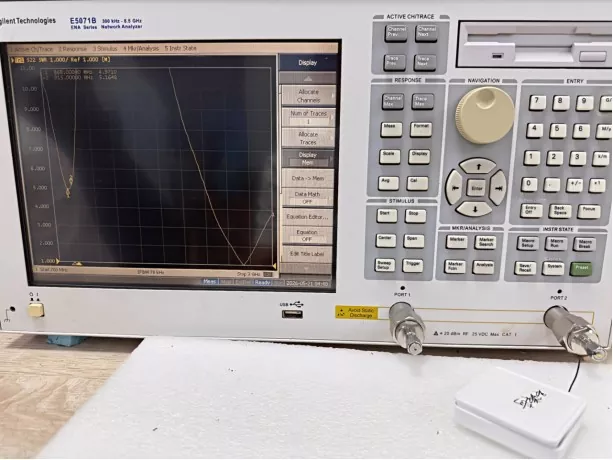

Efter lödning, använd en vektornätverksanalysator för att mäta spänningens stående vågförhållande (VSWR) och verifiera att RF-prestandan uppfyller de nödvändiga specifikationerna.
Anteckningar
1. Behåll frigångszonen: Undvik att dra ledningar och placera metallkomponenter inom en radie på 5 mm från antennen; täck inte över batteri- eller skärmlocket inom 10 mm eller mer ovanför botten.
2. 50Ω Transmission Line: Anslut RF-chippet direkt via en mikrostrip på samma lager eller en stripline i det inre lagret; använd 45° avfasningar i hörnen för att undvika abrupta impedansförändringar.
3. Håll dig borta från metall: När du använder en fjäderantenn är det första steget att se till att antennen hålls borta från metalliska material, inklusive jordplan på kretskort, ledningsspår, batterier, skärmar, metallhöljen och mer.
4. Konsekvent svetsriktning: Vid massproduktion är det viktigt att säkerställa att antennens svetsriktning matchar den svetsriktning som specificerats av antenntillverkaren vid valet.
5. Inställning och marginalering: Om den elektromagnetiska miljön för hela den plasthölje enheten är komplex, kan ett π-nätverk reserveras vid RF-änden, och resonansfrekvensen kan finjusteras med en justerbar kondensator som sträcker sig från 3 pF till 6,8 pF.
Hur väljer man en fjäderantenn?
|
Urvalssteg |
Nyckelpunkter |
Detaljer |
|
1. Bekräfta driftfrekvens |
Välj antenn efter kommunikationsprotokoll och frekvensband |
Vanliga frekvensband: • 315 MHz: Traditionella fjärrkontrollenheter • 433 MHz: LoRa, smarta mätare, industriella fjärrkontroller • 470/490 MHz: Industriell IoT-utrustning • 868/915 MHz: ISM-band för Europa och Nordamerika • 2,4 GHz: Wi-Fi, Bluetooth, Zigbee • GSM-band: Mobilkommunikationsmodul |
|
2. Utvärdera förstärkningskrav |
Matcha förstärkning med överföringsavstånd |
•Kort avstånd (<100m): 0,8~2 dBi • Medellång avstånd (100-500m): 2~3 dBi • Långt avstånd (>500m): Över 3 dBi |
|

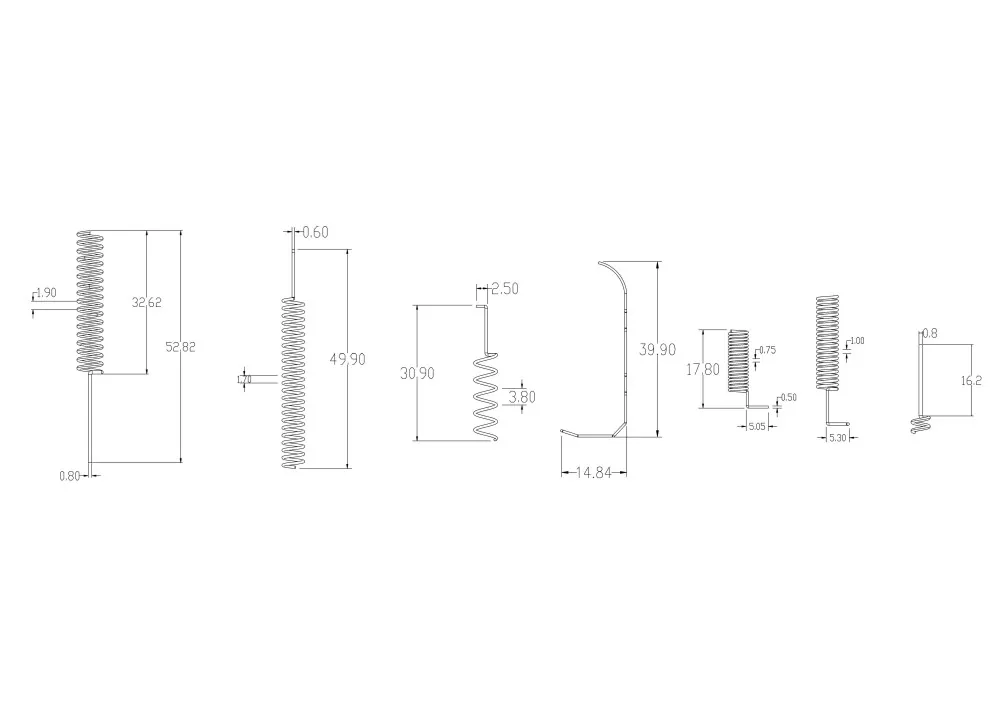

3. Kontrollera installationsutrymmet |
Matcha storlek och struktur med PCB |
1. Mät utrustningens inre utrymme för att välja rätt längd och diameter. 2. Antenner av böjd typ finns tillgängliga för kantkortmontering i utrymmen med begränsat utrymme. |
|
4. Bedöm applikationsmiljön |
Anti-interferens & anti-korrosionsskydd |
1. Utrustning med metallskärmning: Cirkulär polarisationsantenn rekommenderas. 2. Fuktig/utemiljö: Silver/guldplätering för antioxidation. |
|
5. Välj en pålitlig leverantör |
One-stop anpassad tillverkningstjänst |
Qianmu Communication är en professionell antennfabrik och leverantör, som stöder OEM & ODM, tillhandahåller full service inklusive antenndesign, provtagning och massproduktion. |
FAQ
F1: Vilket är bättre, en fjäderantenn eller en PCB-antenn?
S: Valet beror på de specifika applikationskraven. Fjäderantennlösningar är lämpliga för tillämpningar som kräver långdistansöverföring (>100 meter), rundstrålande täckning och flexibla installationsriktningar, medan PCB-antenner är mer lämpade för kompakta enheter med strikta storleks- och kostnadsbegränsningar. Qianmu Communication tillhandahåller både lösningar och erbjuder professionella rekommendationer utifrån olika projektbehov.
F2: Betyder högre förstärkning alltid bättre antennprestanda?
A: Inte nödvändigtvis. Högre förstärkning förbättrar vanligtvis signalkoncentrationen men kan minska täckningen i vissa riktningar. Det optimala valet bör ta hänsyn till överföringsavstånd, täckningskrav och applikationsmiljö. Qianmu Communication tillhandahåller produkter med olika förstärkningsalternativ från 0,8 till 3,5 dBi.
F3: Kan antennen anpassas?
A: Ja. Qianmu Communication tillhandahåller OEM/ODM-anpassningstjänster, inklusive frekvensjustering, storleksändring, materialval och anpassning av böjningsvinkeln för att möta olika applikationskrav.
F4: Vad är driftstemperaturområdet?
S: Qianmu Communication-produkter fungerar tillförlitligt från -40 ℃ till +85 ℃, och uppfyller kraven för de flesta industri- och konsumentapplikationer.
F5: Krävs impedansmatchning?
A: Ja. Standardimpedansen är 50Ω, och praktiska tillämpningar kan kräva matchande komponenter mellan antennen och RF-sändarporten för att uppnå optimal prestanda. Qianmu Communication tillhandahåller teknisk support för antennmatchning och felsökning.
F6: Vad är den minsta beställningskvantiteten (MOQ)?
S: Qianmu Communication stöder flexibla orderkvantiteter, från prototypprover och små partier till storskalig produktion. För detaljerade MOQ-krav, vänligen kontakta vårt säljteam.
