Keramisk patchantenn

Bluetooth Ceramic Patch Antenna är en miniatyriserad inbyggd RF-antenn speciellt utvecklad för 2,4 GHz Bluetooth-kommunikationsbandet. Den använder högdielektrisk keramik som kärnsubstrat och tillverkas genom sintring med hög temperatur lager-för-lager och precisionsetsning av metallkretsar.

Denna antenn är en passiv patch RF-transceiverkomponent. Den kräver inte extern ledning eller ett stort utrymme under installationen.

Med sitt höga dielektriska material och kompakta struktur uppnår den effektiv Bluetooth-signalöverföring och mottagning på ett begränsat utrymme samtidigt som den ger fördelar som låg strömförbrukning, stark anti-interferensprestanda och hög stabilitet.

Den används ofta som en avancerad inbyggd antennlösning för massproduktion av bärbara Bluetooth-enheter, smarta hemprodukter, IoT-terminaler och fordonsmonterade Bluetooth-enheter.

Hur det fungerar

Qianmu Communication Bluetooth Ceramic Patch Antenna antar en hög dielektrisk keramisk resonans och mikrostrip-strålningsstruktur, bestående av ett keramiskt dielektriskt substrat, ytmetallstrålningsplåster och bottenjordmatchande lager.

Strukturen ger stabil signalöverföring, exakt parameterkontroll och tillförlitlig prestanda verifierad genom laboratorietester.

Exakt bandresonans

Med hjälp av ett 9,2 högt dielektriskt keramiskt substrat matchar antennen exakt hela Bluetooth-frekvensbandet på 2400–2483,5MHz. Med bandmatchningsnoggrannhet upp till 99,6 % reducerar den effektivt frekvensförskjutning och signaldämpning, vilket hjälper till att lösa problem med Bluetooth-fördröjning och frånkoppling.

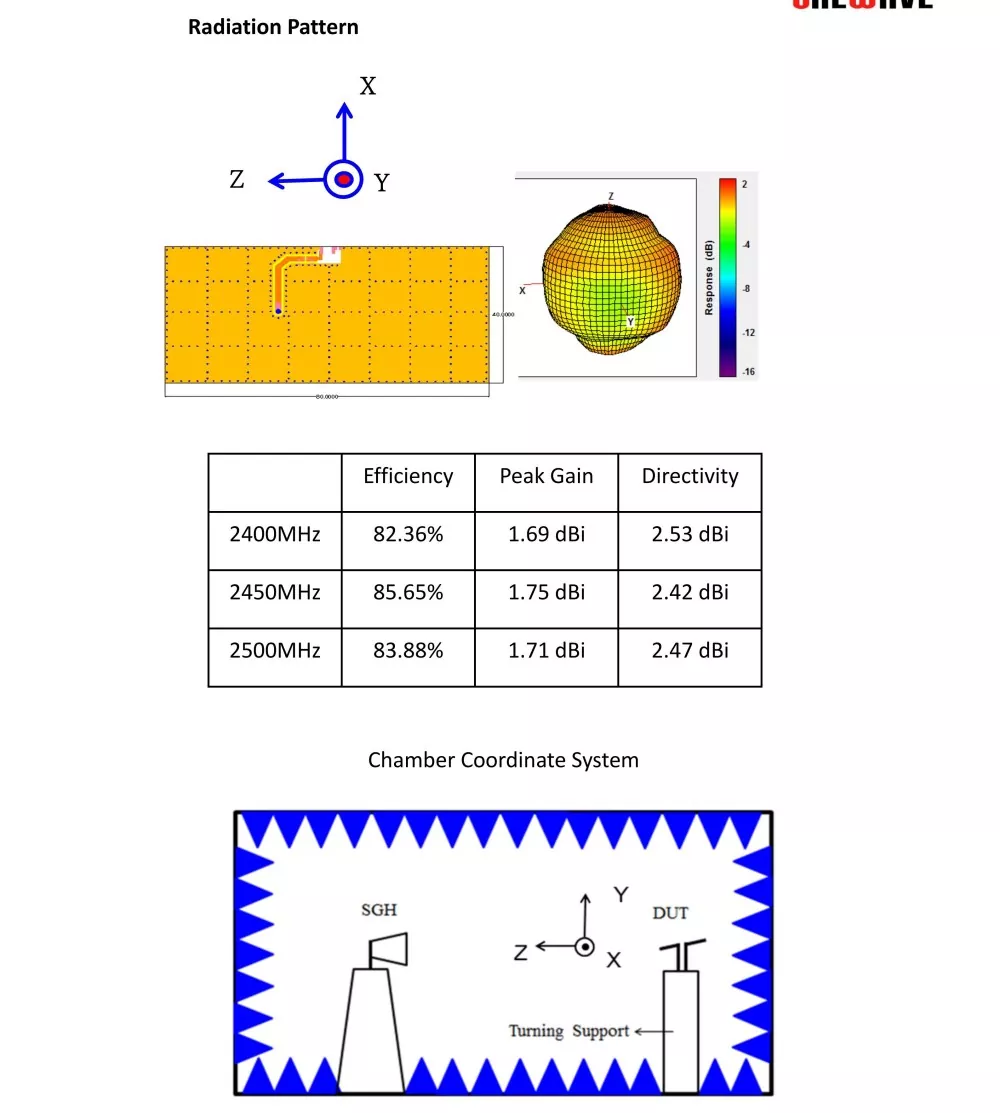

360° rundstrålande strålning

Ytprecisionsmikrostripkretsen genererar ett enhetligt elektromagnetiskt strålningsfält med strålningslikformighet upp till 95 %. Jämfört med vanliga PCB-antenner minskar den avsevärt signalens döda vinklar och ger stabilare flervinkelanslutningar för enheter.

Starkt motstånd mot elektromagnetisk störning

Det keramiska dielektriska materialet ger en inneboende elektromagnetisk isolering, vilket hjälper till att skydda störningar från moderkortschips, strömförsörjning och batteribrus. Under komplexa förhållanden ökas signal-brusförhållandet med 4–6dB, vilket ger bättre anti-interferensprestanda än konventionella fjäder- och PCB-antenner.

Lågeffektimpedansmatchning

Antennen använder standard 50Ω exakt impedansmatchning med ett stående vågförhållande på ≤1,3, vilket säkerställer extremt låg signalförlust. Den kan minska Bluetooth-strömförbrukningen med 15 %, vilket gör den lämplig för BLE-applikationer med låg strömförbrukning och krav på lång batteritid.

Stabil drift under brett temperaturområde

Den integrerade högtemperatursintrade strukturen ger utmärkt termisk stabilitet. Efter cykeltester med hög och låg temperatur från -40°C till +85°C, förblir frekvensavvikelsen inom ≤±2MHz. Antennen bibehåller stabil prestanda i både hög- och lågtemperaturmiljöer.

Produktvalsguide

Många hårdvaruutvecklare och inköpare fokuserar bara på storlek och ignorerar anpassningen av arbetsförhållandena och parametrarna, vilket resulterar i omarbetning av massproduktion och terminalfel. När du väljer en Bluetooth-keramisk patchantenn kan du matcha den exakt enligt tre kärndimensioner:

• Välj baserat på enhetens strömkrav: För batteridrivna BLE-lågströmsenheter och bärbara enheter, prioritera keramiska standardantenner med ultralåg effekt för att avsevärt förbättra enhetens batterilivslängd; För plugin-enheter, välj den utökade versionen med hög förstärkning.

• Välj baserat på driftsförhållandena: För civil utrustning med normal temperatur inomhus är en vanlig modell acceptabel; För fordonsmonterad utrustning, utomhus- och industriell utrustning måste vibrationsdämpande modeller av industrikvalitet väljas. De tål tuffa miljöer och deras prestanda kommer inte att försämras under en längre tids användning.

• Välj baserat på utrustningens struktur: För utrustning med en mycket liten kropp och inget reserverat takhöjd, välj miniatyriserade ytmonteringsmodeller; För enheter som kräver långväga Bluetooth-överföring och Mesh-nätverk, välj anpassade modeller med hög förstärkning och hög anti-störning.

FAQ

F1: Vilken är den största fördelen med en Bluetooth-keramisk patchantenn jämfört med en vanlig antenn?

A1: Kärnfördelarna är hög stabilitet, låg strömförbrukning, stark anti-interferens, motståndskraft mot höga och låga temperaturer, hög konsistens i massproduktion, perfekt adressering av smärtpunkterna för vanliga PCB-antenner och fjäderantenner, såsom lätt störning, stor frekvensavvikelse, hög strömförbrukning och dålig vibrationsmotstånd, speciellt lämplig för massproduktion av avancerade smarta enheter för industri och bilindustrin.

F2: Stöder denna antenn Bluetooth 5.0/5.1/5.3 BLE lågeffektprotokoll?

A2: Fullt stöd. Den är kompatibel med alla versioner av Bluetooth-protokoll, kompatibel med BLE lågenergi, Bluetooth Mesh-nätverk, 2,4G universell trådlös överföring och kompatibel med alla vanliga Bluetooth-moduler på marknaden.

F3: Kan storlek, parametrar och varumärkesLOGO anpassas?

A3: Stöder fulldimensionell anpassning. Som en källfabrik kan den finjustera antennstorleken, impedansen och förstärkningen enligt kundens krav, stödja silkscreentryck av kundens exklusiva LOGO på höljet och anpassa sig till OEM/ODM-massproduktionskraven för privata märken.
