2G/3G/4G LTE-antenn

2G/3G/4G LTE-antennen är en lätt, flexibel och böjbar inbyggd fullbandsantenn för mobilkommunikation. Till skillnad från den vanliga ytmonterade antennen använder denna produkt FPC flexibelt kretskort + koaxial direktlödningsprocess. Antennen är lätt, tunn, mjuk och kan fritt passa in i den böjda ytan och det smala spårutrymmet inuti enheten. Den stöder 2G GSM, 3G WCDMA och 4G LTE multi-nätverk signalöverföring och mottagning. Det är den föredragna typen av inbyggd kommunikationsantenn för små smarta iot-enheter för närvarande, som i stor utsträckning löser industrins smärtpunkter som litet inbyggt utrymme, svag signal, instabil kontakt och dålig vibrationsmotstånd hos enheten.

Funktionsprincip

Denna 2G/3G/4G LTE-antenn FPC-svetsade koaxialantenn fungerar baserat på radiofrekvensprincipen för flexibel mikrostriposcillatoruppsättning och sänder signaler med koaxialskärmade matare. Det är uppdelat i tre delar: signalstrålningsskikt, isolerande substratskikt och skärmat transmissionsskikt. Arbetslogiken är stabil och effektiv:

• Rf-strålningsprincip: FPC-kortets yta etsar exakt flerbandsoscillatorlinjer, matchar exakt 2G/3G/4G helbandsresonanspunkter, inga banddöda zoner, uppmätt helbands stående vågförhållande är stabilt ≤1,5, signalreflektionsförlusten är extremt låg.

• Fördelar med svetsad transmission: Koaxialledningen och FPC-oscillatorplattan är formade i ett stycke genom högtemperaturtennlödning. Jämfört med den vanliga nitade och fastklämda strukturen förbättras den uppmätta seismiska prestandan med 85 %, och det finns noll kontaktavbrott och noll signalavbrott i den långsiktiga vibrationsmiljön.

• Avskärmande anti-interferensmekanism: RG1.13 koaxiallinje dubbellagers skärmningsstruktur isolerar effektivt det elektromagnetiska bruset från CPU, strömförsörjning och chip på utrustningens huvudkort. Mätt i utrustningens interna störningsmiljö ökar signalmottagningskänsligheten med 3-5 dB.

• Rundstrålande strålningsegenskaper: Plan rundstrålande sändnings- och mottagningsdesign kan upprätthålla stabil signalutmatning i scenarier där enhetens inneslutna skal och metallhölje är blockerade, och framgångsfrekvensen för iot-enheter utomhusnätverk har uppmätts öka med 28 %.

Installations- och användningsguide

Denna FPC-antenn är inbyggd inbäddad installation, lätt att använda, lämplig för massproduktion och kräver ingen professionell felsökning. Stegen är följande:

1. Val av plats: Välj ett öppet område inuti enheten, bort från moderkortschippet, strömförsörjningen och metallhöljet för att undvika signalblockering och störningar.

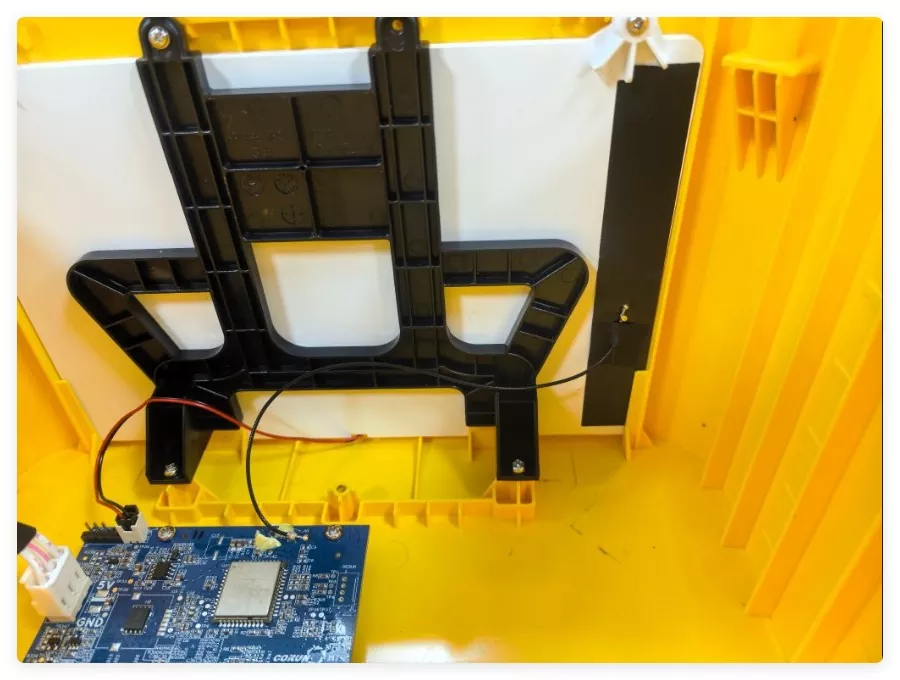

2. Montera och fixa: Baksidan av antennen levereras med höghållfast 3M-lim. Efter att ha rengjort damm- och oljefläckarna på enhetens innervägg, montera den plant och stadigt och böj den efter behov för att passa enhetens böjda yta.

3. Interface dockning: Anslut IPEX/SMA-gränssnittet på baksidan exakt till enhetsmodulens antennuttag och fäst det försiktigt för att undvika våldsamt drag i tråden.

4. Ledningsorganisation: Överskott av kablar bör förvaras snyggt för att undvika klämning, böjning eller döda veck och för att förhindra skador på det skärmande lagret som kan påverka signalen.

5. Starttest: När monteringen är klar, slå på och anslut till nätverket för att testa att alla 2G/3G/4G-nätverkssignaler tar emot normalt, och sedan är massproduktion möjlig.

FAQ

F1: Kan denna 2G/3G/4G LTE-antenn FPC-svetsad koaxialantenn böjas för användning?

A1: Ja. Produkten är tillverkad av flexibelt FPC-basmaterial, som kan böjas fritt och monteras på böjda ytor. Den passar enhetens lilla inbyggda utrymme och kommer inte att gå sönder eller påverka signalprestanda när den böjs normalt.

F2: Stöder du anpassade kabellängder och gränssnittstyper?

A2: Fullt stöd. Som källfabrik stöds anpassningsbara linjelängder från 10 cm till 50 cm, utbytbara gränssnitt som SMA, BNC, IPEX, LOGO silkscreen och finjustering av storlek.

F3: Vilka är fördelarna med lödningsprocessen jämfört med den vanliga inklistrade antennen?

A3: Koaxial linjesvetsning i ett stycke, inget löst gap, starkare stötbeständighet, draghållfasthet, anti-aging prestanda, löser helt problemen med utrustningsvibrationer, signalflimmer och dålig kontakt i högtemperaturmiljö, mer lämplig för hårda industri- och fordonsscenarier.
