Spotlight antenn

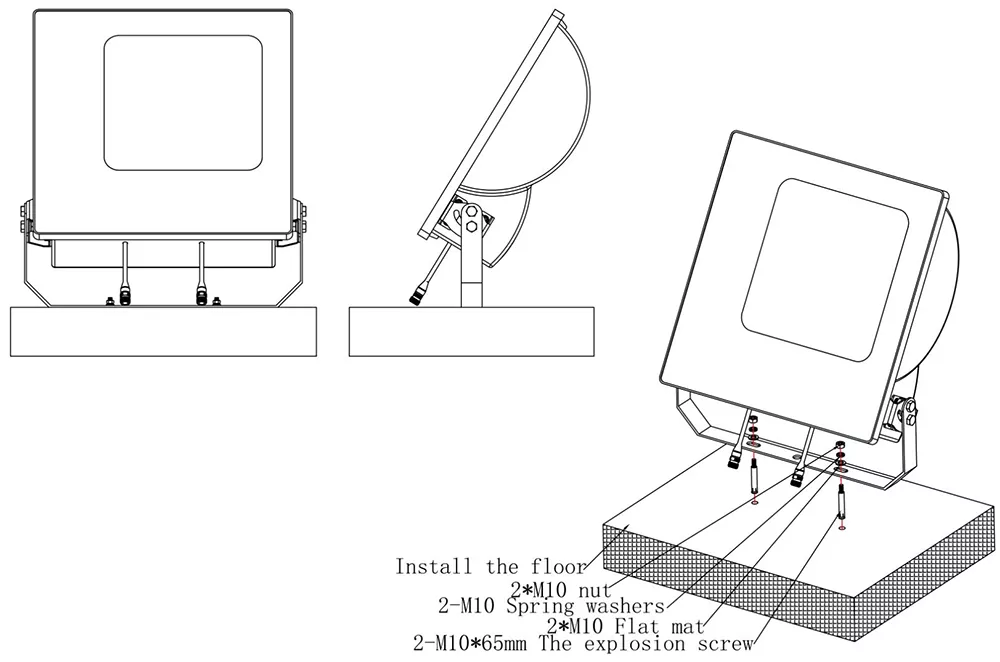

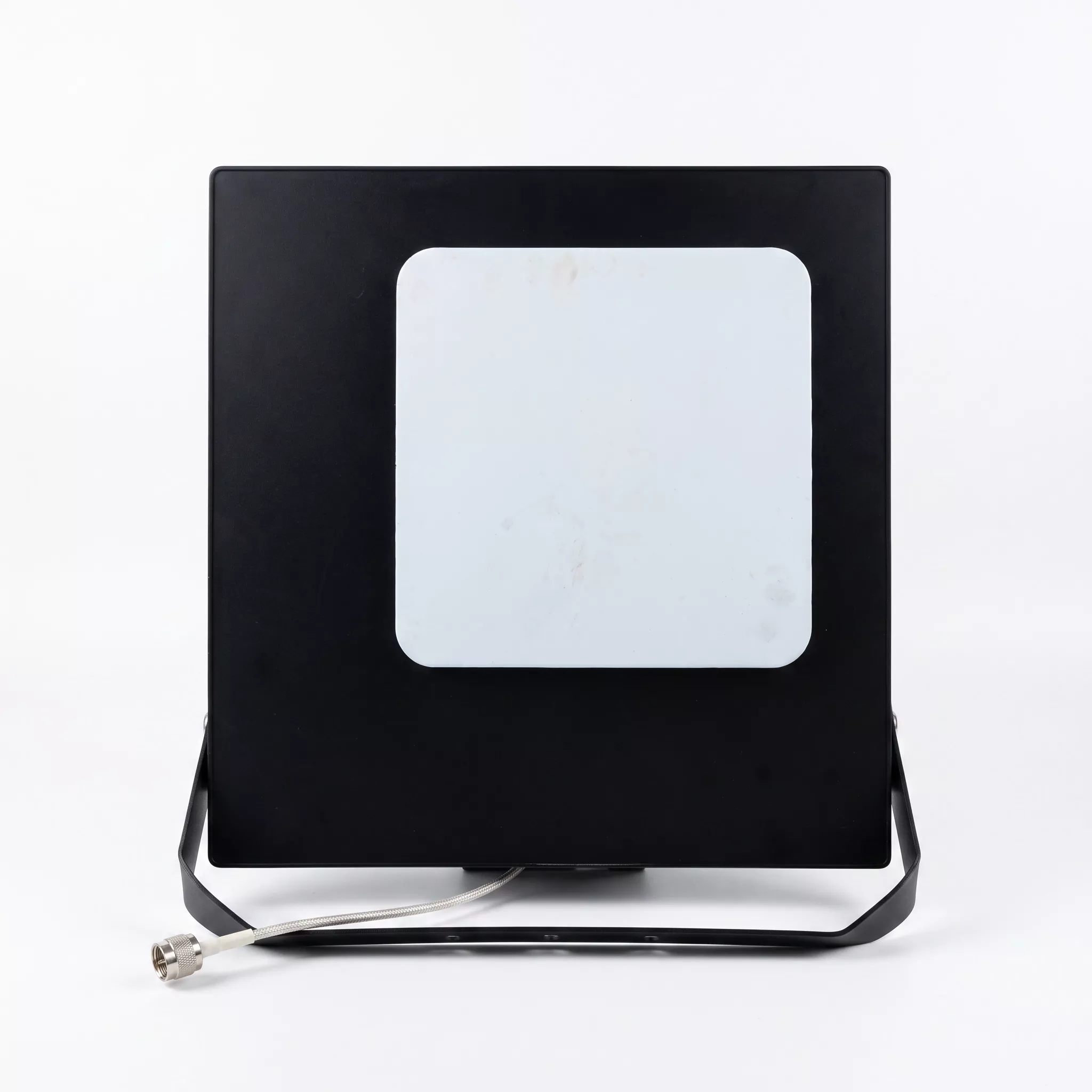

Spotlight-antennen, även känd som en dekorativ spotlight-typ eller kamouflerad strålkastarbasstationsantenn, är en utomhusriktad extern kommunikationsantenn. Dess hölje replikerar exakt designen av utomhusbelysningsspotlights, och integrerar 4G/5G RF-strålningsenheter inuti lampkroppen för att kombinera signalöverföring och mottagning med förbättring av stadslandskap. Det eliminerar behovet av ytterligare signaltorn och kan installeras på hustak, byggnadsfasader eller plattformar, vilket i grunden löser vanliga problem som visuellt påträngande och egendomsbegränsningar för konstruktionsåtkomst i samband med traditionella antenner. Denna antenn från Qianmu Communications är en bredbandsdubbelpolariserad riktad basstationsantenn, som fungerar som en RF-kärnkomponent speciellt designad för samarbetsprojekt med djuptäckning inomhus och utomhus. Till skillnad från enkla imitationer som finns på marknaden har vår antenn optimerad elektromagnetisk isolering i sin kavitetsstruktur, vilket säkerställer att lamphuset inte hindrar RF-strålning. Den levererar både utmärkt kamouflageestetik och hög RF-prestanda, vilket gör den lämplig för uppgraderingsprojekt för kommunikationsinfrastruktur över hela världen.

Arbetsprincip

1. Grundläggande principer för signalöverföring och mottagning

Hela strålkastarantennen består av fyra kärnkomponenter: RF-strålningsenheten, metallreflekterande bakpanel, vattentätt kamouflagehus och dubbla kontakter av N-typ.

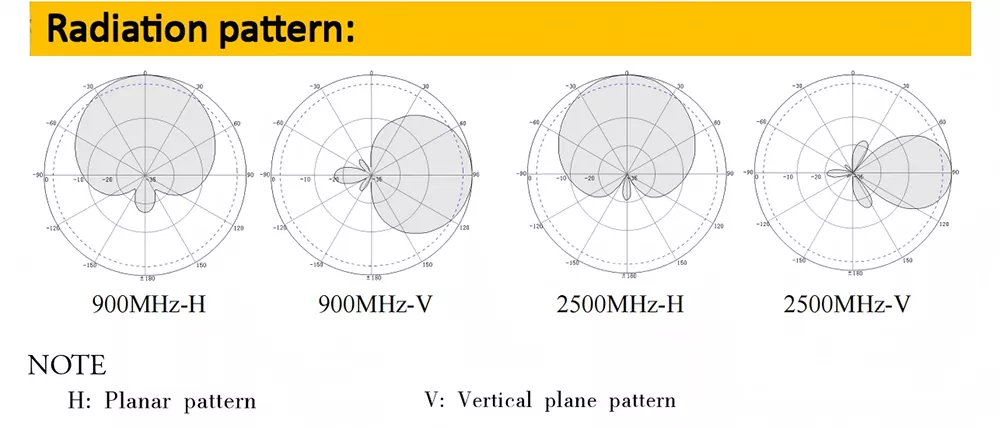

①Signalöverföring: RRU-enheten matar ut elektriska radiofrekvenssignaler, som sänds via två N-K-kontakter till de interna aluminiumstrålande elementen i antennen. Dessa signaler omvandlas till elektromagnetiska vågor i intervallet 698-3600 MHz av resonanshåligheter och utstrålas sedan utåt genom en 65° horisontellt riktad stråle, som exakt täcker målbyggnadens golv.

②Signalmottagning: Uppströms elektromagnetiska vågor som sänds ut av mobiltelefoner och IoT-enheter i byggnaden fångas rundstrålande av antennen. Reflektorn samlar in och filtrerar bort störsignaler och omvandlar de elektromagnetiska vågorna till elektriska signaler som sänds tillbaka till basstationens utrustning och därigenom fullbordar dubbelriktad kommunikation.

2. Kamouflageskal med optimerad kärna för att signalen inte dämpas

De flesta lågkostnadsantenner använder vanliga plasthöljen, vilket resulterar i RF-förluster som överstiger 15 %, vilket leder till svaga signaler och tröga nätverkshastigheter vid cellkanterna. Qianmu Communications' Factory har självständigt utvecklat ett modifierat UABS-transparent våghus, med laboratoriemätningar som visar RF-förlust så låg som bara 6,2 %. I kombination med en skiktad aluminiumstrålningsarray undviker den den skärmningseffekt som orsakas av metallfästen i konventionella höljen, vilket uppnår en 30 % ökning av nedlänksnätverkshastigheten under samma förhållanden. Rå mätdata från vektornätverksanalysatorer är tillgängliga på begäran.

Tekniska specifikationer

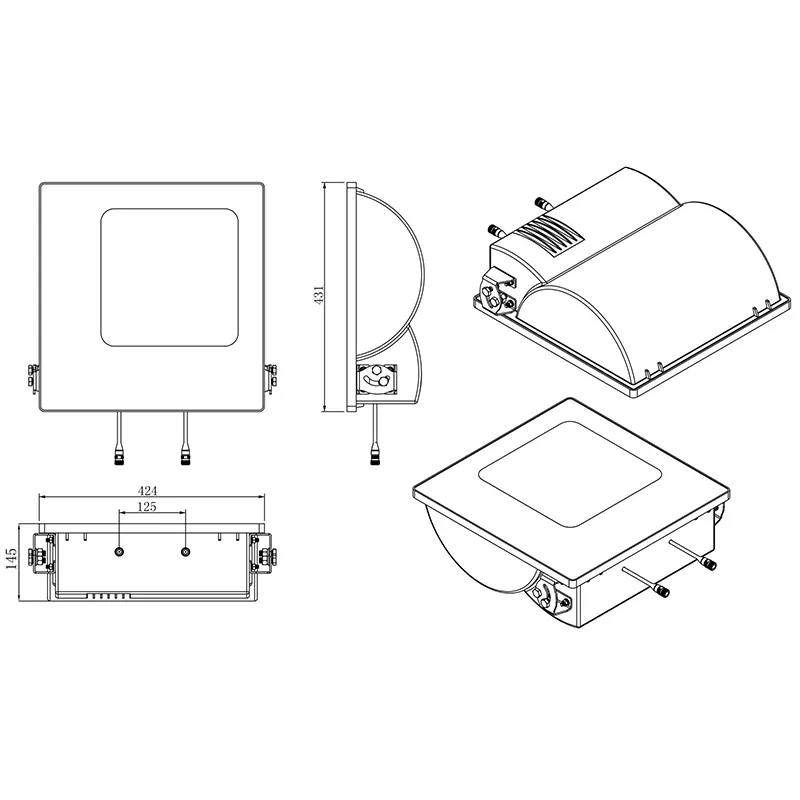

Mekaniska strukturella parametrar

Inköps- och urvalsguide

1. Prioritera att bekräfta frekvensbandets täckning. För Kinas vanliga 5G 3,5 GHz-band är det viktigt att välja bredbandsspotlightantenner som stöder 1710-3600MHz. Äldre antenner med maximalt 2700MHz kan inte stödja nuvarande 5G-nätverk och kommer att kräva fullständigt utbyte senare, vilket avsevärt ökar projektkostnaderna.

2. Verifiera faktiska RF-parametrar och avvisa vilseledande specifikationer. Innan du köper, kräv att leverantörerna tillhandahåller uppmätta vektornätverksanalysatorkurvor för samma modell, med fokus på att verifiera tre nyckelindikatorer: förstärkning, VSWR och fram-till-bak-förhållande. Lågkostnadsprodukter på marknaden överdriver ofta vinsten, vilket resulterar i att det faktiska täckningsavståndet reduceras med mer än 40 %.

3. Betoning av utomhusskydd och material: I kustområden med frekventa regn och tyfoner måste pressgjutna aluminiumvibratorer kombinerat med väderbeständiga UABS-kapslingar användas. Tunna järnplåtsvibratorer och vanliga plastkapslingar kommer att drabbas av korrosion och vatteninträngning efter 1-2 år, vilket resulterar i extremt höga underhållskostnader över tid.

4. Välj tillverkare med egen FoU- och produktionskapacitet. Mellanhänder saknar forskning och utveckling, kvalitetskontroll och kan inte tillhandahålla anpassning, testrapporter eller teknisk support efter försäljning. Direkt koppling till originaltillverkare möjliggör synkroniserad leverans av hjälpmaterial, skräddarsydda parametrar, snabb kundservice och stabil leverans för stora beställningar.

FAQ

F1: Vilka kommunikationsfrekvensband täcker denna spotlight-antenn helt? Stöder den 5G?

S: Antennen fungerar över frekvensbanden 698-960 MHz och 1710-3600 MHz, helt kompatibel med alla band av 2G GSM, 3G UMTS och 4G LTE. Den stöder vanliga inhemska 5G NR-band N41/N78 såväl som stora 5G-band i utomeuropeiska länder. En enda distribution möjliggör kollaborativ 4G+5G-täckning utan behov av fasade antennbyten.

F2: Stöder det OEM/ODM-anpassning? Vilka parametrar kan ändras?

S: Som en fabrik vid källan erbjuder vi fulldimensionella anpassningstjänster: justerbar antennförstärkning, strålbredd, kontakttyp (N/4.3-10), höljesfärg och silkescreen-logotyp. För speciella smalbandsprojekt utomlands kan vårt FoU-team ställa om RF-oscillatorn.

F3: Stöder företaget fabriksrevisioner på plats? Kan den tillhandahålla kvalifikationsdokument?

S: Shenzhen Qianmu Communication Technology Co., Ltd. erbjuder fabriksrundturer till besökare efter överenskommelse en dag i förväg, vilket ger tillgång till tillverkningsanläggningen, produktionslinjerna och RF-laboratoriet. Fullständiga ISO-, CE-, FCC- och RoHS-certifieringar, tillsammans med testrapporter från tredje part, finns tillgängliga gratis i elektroniskt format; originaltryckta kopior med officiella sigill kan tillhandahållas för budgivningsändamål.
