Tablett 4G dataantenn

Tablet 4G-dataantennen är en inbyggd trådlös signalmottagnings- och överföringskomponent designad speciellt för surfplattor. Denna Tablet 4G LTE-antenn har en lätt, flexibel struktur optimerad för surfplattornas begränsade interna utrymme. Den hanterar dataöverföring och signalmottagning över 4G LTE-nätverk, stöder mobilanslutning, uppladdning och nedladdning av data samt stabil nätverkskommunikation. Som en inbyggd 4G LTE-antenn är den designad för intern installation snarare än att användas som en extern universalantenn.

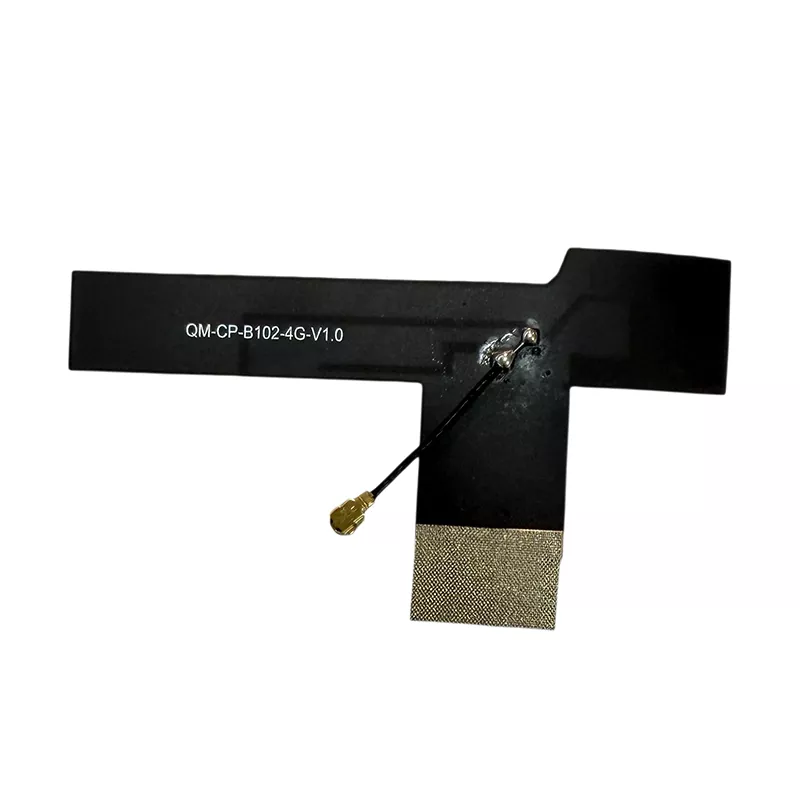

Jämfört med konventionella interna antennkonfigurationer kombinerar denna lösning ett flexibelt FPC-substrat med en kompakt profil för att rymma olika tabletstrukturer. Designen kan utvärderas för konsument-, utbildnings-, industriella och specialiserade surfplattor enligt de erforderliga frekvensbanden och installationsförhållandena.

Kompatibla enheter

Som en mångsidig och anpassningsbar 4G LTE-antenn för surfplattor är den här produkten designad för surfplattor som stöder 4G-nätverksanslutning. Kompatibiliteten beror på enhetens stödda frekvensband, interna antennutrymme och RF-gränssnitt.

• Civila surfplattor av konsumentklass: surfplattor för hemunderhållning, surfplattor för kommunikation i hela nätverket och bärbara personliga surfplattor

• Pedagogiska kommersiella surfplattor: studentlärplatta, campusutbildningsspecifika surfplattor, utbildningsinstitution kommersiella surfplattor

• Industriella robusta surfplattor: industriella handhållna surfplattor, dammsäkra, vattentäta och explosionssäkra industriella surfplattor, smarta surfplattor för utomhusbruk

• Speciella surfplattor för fordon: infotainmentplattor i fordon, terminaler för logistik och transportfordon, surfplattor för anläggningsmaskiner

• Branschspecifika surfplattor: medicinska surfplattor, surfplattor för säkerhetsövervakning, intelligenta terminalsurfplattor i lager, smarta surfplattor IoT

Detaljerade tekniska specifikationer

Installations- och användningsguide

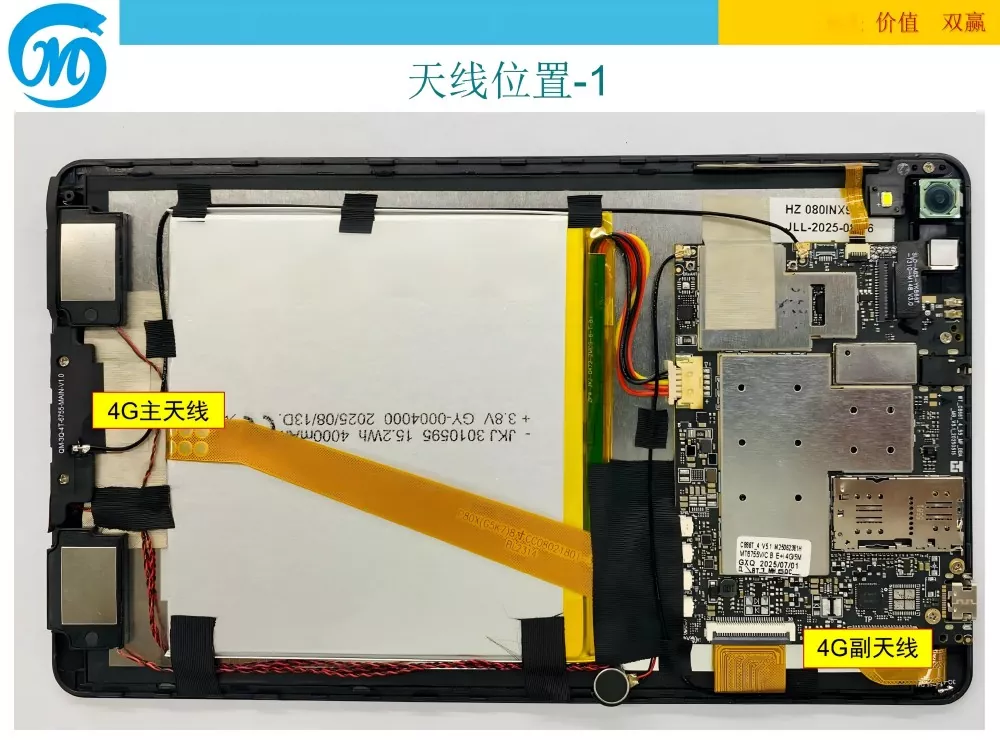

Denna Tablet 4G-dataantenn är designad för intern installation i kompatibla surfplattor. Den kan användas i enhetstillverkning, underhåll och antennbytesprojekt. Installationen bör utföras av personal som är bekant med demontering av surfplattan och hantering av RF-kontakter. De specifika installationsstegen är följande:

1. Demontering och rengöring: Stäng av surfplattan, ta bort bakstycket och ta bort damm och skräp från det interna installationsområdet. Se till att monteringsytan är plan, ren och fri från utsprång eller hinder.

2. Placering och fastsättning: Ta bort den högtemperaturbeständiga självhäftande skyddsfilmen från antennens baksida. Rikta in den exakt med den reserverade antennpositionen inuti surfplattan och placera den på ett fritt område på enhetens kropp som inte hindras av metall. Tryck försiktigt i 3 till 5 sekunder för att säkerställa att antennen fäster säkert, utan löshet eller lyftande kanter.

3. Gränssnittsanslutning: Rikta in IPEX-kontakten i änden av antennen med RF-uttaget på surfplattans moderkort och tryck sedan ner vertikalt tills det är ordentligt anslutet. Säkerställ god kontakt utan lösa anslutningar eller dålig kontakt. Detta anslutningsarrangemang är relevant när du väljer en IPEX 4G LTE-antenn för ett kompatibelt RF-gränssnitt för surfplattor.

4. Organisera kabeldragningen: Ordna antennkablarna prydligt för att undvika överdriven dragning, böjning eller kompression, och håll dem borta från värmealstrande områden som batteriet och moderkortet för att förhindra långvarig åldring och skada.

5. Installationstest: Sätt tillbaka surfplattans bakstycke, skruva fast fästskruvarna, slå på enheten, aktivera 4G-nätverk, testa internethastighet och signalstyrka och bekräfta att det inte finns några signalavvikelser eller frånkopplingsproblem före normal användning.

Företagets bakgrund

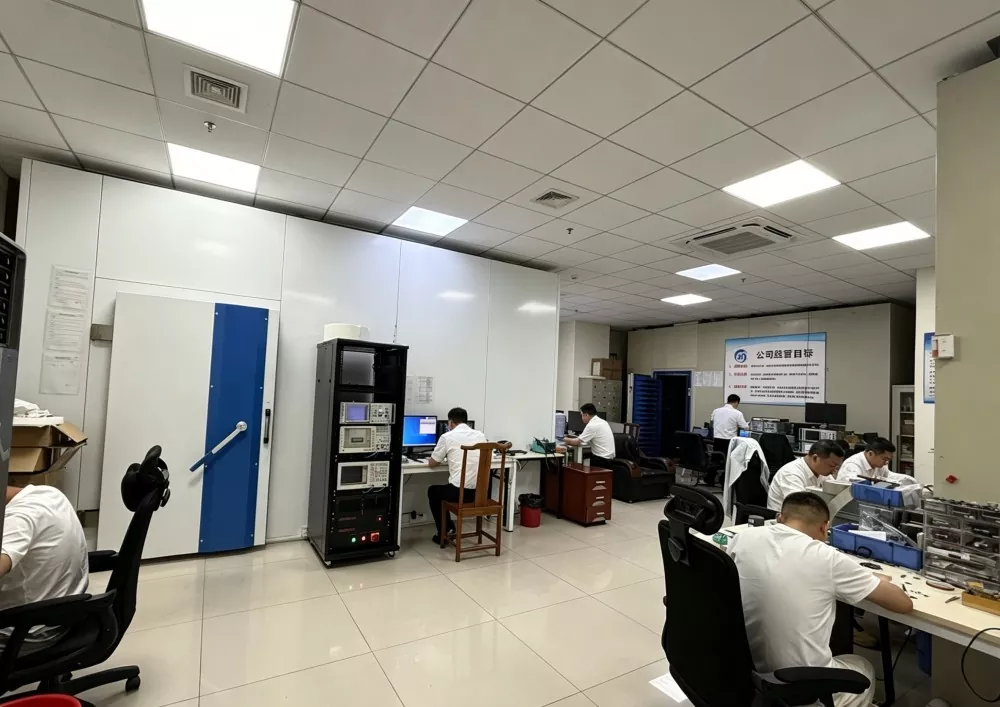

Shenzhen Qianmu Communication Technology Co., Ltd. har varit engagerad i kommunikationsantennindustrin i över ett decennium, och har fungerat som en kinesisk tillverkare och leverantör som integrerar antenn FoU, formutveckling, storskalig produktion, kvalitetskontrolltestning och support efter försäljning. Företaget är specialiserat på lösningar för trådlös kommunikationsantenn, inklusive Tablet 4G Data Antenna-produkter, IoT-antenner och inbyggda terminalantenner. Dess anläggningar inkluderar tillverkningsverksamhet, produktionslinjer, FoU-laboratorier och testutrustning för att stödja produktutveckling och kvalitetskontroll. Fabriksbesök kan ordnas och produktions- och inspektionsprocesser är föremål för företagets kvalitetsledningsrutiner.

Kärnteammedlemmarna har var och en över 10 års erfarenhet av forskning och utveckling av kommunikationsantenner, med expertis inom signalanpassning, impedansmatchning och interna installationskrav för olika surfplattor. Teamet har tillhandahållit antennlösningar till mer än 300 tillverkare av digitala terminaler och industriutrustning över hela världen. Skräddarsydda lösningar är tillgängliga enligt produktkrav och enhetsintegrationsförhållanden.

Produktvalsguide

När du väljer en Tablet 4G LTE-antenn inkluderar vanliga överväganden frekvenskompatibilitet, installationsutrymme, kontakttyp och RF-prestanda. Följande punkter kan hjälpa till att avgöra om den föreslagna antennen är lämplig för ett visst surfplattaprojekt.

• Kontrollera frekvensbandskompatibilitet: Prioritera antenner som täcker de nödvändiga frekvensbanden. För hushållsapparater, verifiera kompatibiliteten med de avsedda bärbanden; för exportenheter, bekräfta stöd för de frekvensband som används på målmarknaden. Saknade band kan påverka signalmottagning och dataprestanda.

• Kontrollera material och hantverk: En flexibel FPC 4G-antenn kan tillgodose interna installationskrav där ett tunt, flexibelt underlag behövs. Granska substratet, det ledande elementet och den isolerande beläggningen för att avgöra om designen är lämplig för den avsedda installationsmiljön.

• Kontrollera faktiska testparametrar: Granska tillgängliga testrapporter och mätdata. Nyckelparametrar inkluderar förstärkning, SWR och impedans. Bekräfta att den uppmätta prestandan uppfyller kraven för målenheten och driftsbanden.

• Kontrollera kompatibilitetsmått: Välj lämpliga antennmått enligt surfplattans inre utrymme. För ultratunna enheter, överväg den 0,15 mm tjocka designen och verifiera det tillgängliga monteringsområdet, kabelvägen och spelrummet. Anpassade icke-standardiserade storlekar kan diskuteras för att ta itu med installationsbegränsningar.

• Kontrollera RF-kontakten: IPEX/U.FL-kontakten ska matcha RF-uttaget på surfplattans moderkort. Bekräfta anslutningsgenerering, kabellängd och anslutningsarrangemang innan du beställer. En intern LTE-antenn för surfplattaprojekt kan kräva en annan kontakt eller kabelkonfiguration beroende på enhetens design.

• Kontrollera anpassning och leveranskapacitet: För projekt med speciella dimensioner, kabellängder, kontaktkrav eller frekvenskonfigurationer kan en anpassad surfplatta utvärderas enligt enhetens specifikationer. Bekräfta prover, testkrav, produktionskvantiteter och ledtider innan massproduktion.

• Kontrollera tillverkarens kapacitet: Tänk på tillverkarens erfarenhet, produkttester, kvalitetskontroll, anpassningsmöjligheter och support efter försäljning när du väljer en långsiktig antennleverantör.

FAQ

F1: Stöder denna Tablet 4G-dataantenn utländska 4G-nätverk?

S: Antennen stöder de frekvensband som anges i de tekniska specifikationerna. För exportutrustning, jämför dessa band med LTE-banden som används i mållandet och surfplattans modemkrav. Ytterligare frekvenskonfigurationer kan diskuteras om standardspecifikationerna inte täcker de erforderliga banden.

F2: Kan antennen anpassas vad gäller storlek, kontakttyp och kabellängd?

A: Ja. Anpassningsalternativ kan inkludera antenndimensioner, kabellängd, kontakttyp och frekvenskonfiguration enligt utrustningens interna struktur. För ett projekt med anpassad surfplatta, tillhandahåll tillgängligt installationsutrymme, nödvändiga LTE-band, RF-kontaktdetaljer och målapplikation så att kompatibiliteten kan utvärderas.

F3: Hur lång är produktgarantin? Hur hanteras kvalitetsfrågor?

S: Produkten levereras med 1 års garanti och livstidsunderhållsservice. För kvalitetsproblem som inte orsakats av mänsklig skada, tillhandahåller den angivna servicepolicyn kostnadsfria ersättningar eller omsändningar, tillsammans med teknisk support för att lösa användningsproblem. Bekräfta tillämpliga villkor när du gör en beställning.

F4: Kommer frekvent böjning att skada en flexibel antenn?

S: Produkten använder ett flexibelt FPC-substrat designat för intern installation. Undvik skarpa veck, upprepade överdrivna böjningar eller tryck på strålningselementet och matarkabeln. Installationen bör följa antennens mekaniska krav för att bibehålla dess struktur och RF-prestanda.

F5: Vad är den minsta beställningskvantiteten? Kan blandade partier levereras?

S: Standardprodukter i lager anges inte ha någon minsta beställningskvantitet, med små blandade partier och enstaka köp stöds. Stora beställningar kan kvalificera sig för differentierade priser. Bekräfta aktuellt lager, anpassningskrav och produktionsledtider innan du beställer.

F6: Vilken kontakt använder antennen?

S: Standardgränssnittet är en IPEX/U.FL universell kontakt, med anpassningsbara terminalalternativ. Anslutningen bör kontrolleras mot surfplattans moderkorts RF-uttag. För ett IPEX 4G LTE-antennkrav, bekräfta anslutningsgenereringen och kabellängden före produktion.
