Takmonteringsantenn

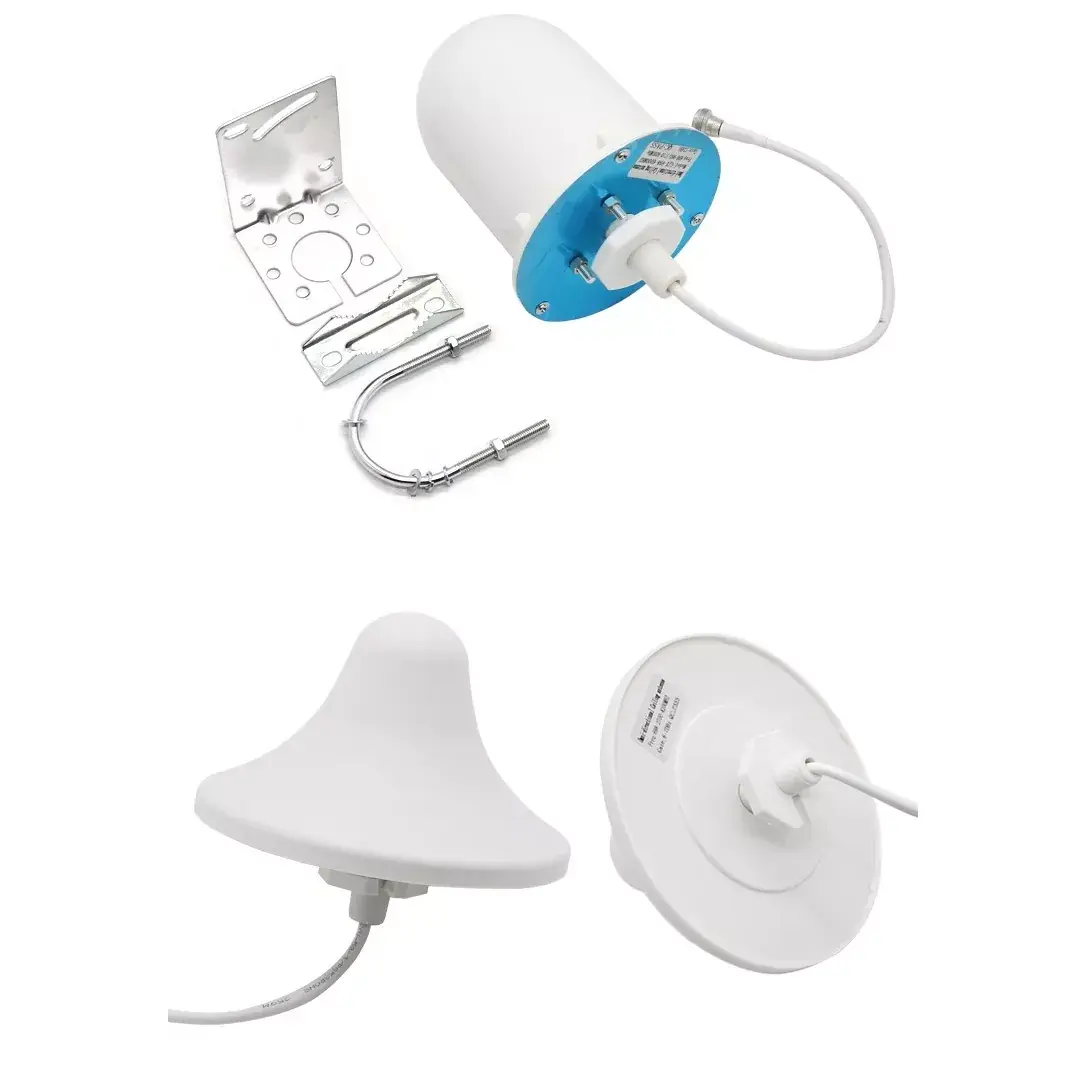

Takmonterad antenn är inomhus takmonterade rundstrålande radiofrekvensantenner. Qianmu Communications egenutvecklade takmonterade antenn har en integrerad cirkulär takdesign, med precisionsoscillatorer av ren koppar och mycket isolerade reflektorbakplattor inuti, och är en passiv bredbandskommunikationsantenn. Produkten kan bäddas in direkt i taket för att uppnå 360° enhetlig signalstrålning, med hänsyn till både installationsestetik och full täckningsförmåga, och är allmänt kompatibel med inomhus WiFi, Bluetooth, 4G-signalförstärkning och hela husets nätverkssystem. Den takmonterade kommunikationsantennen Qianmu, med en ren kopparoscillator + flamskyddande ABS-husprocess, är perfekt kompatibel med olika kommersiella inomhusnätverksprojekt som hotell, kontorsbyggnader, köpcentra, fabriker, etc.

Arbetsprincip

Den takmonterade kommunikationsantennen med tusenmaskor uppnår stabil signalöverföring och mottagning genom den dubbla mekanismen med koaxial matningsoscillatorstrålning och bottenreflektionsaggregation. Den inre strukturen är uppdelad i fyra lager: matningskontakt, strålningsoscillator, isoleringsreflektor och skyddshölje. Varje prestationsparameter mäts i den ekofria kammaren, inga falska parametrar är markerade:

1. Bredbandsoscillatorresonansprincip: Genom att använda ringformade rundstrålande kopparoscillatorer, som täcker de dubbla WiFi-standardfrekvensbanden på 2400-2500 MHZ och 5150-5850 MHZ, är den uppmätta stående vågen i frekvensbandet totalt ≤1,4, där det inte finns någon reson, där det inte finns någon reson, där det inte finns någon reson. 5G-frekvensbandet kan inte hittas i vissa områden.

2. Bottenreflektionsvågskoncentration: En metallreflekterande bakplatta läggs till botten av antennen för att motverka signalförlusten som orsakas av takets metallköl och takets aluminiumpanel uppåt. Den uppmätta vertikala nedåtriktade signaldämpningen minskas med 70 %, 90 % av den trådlösa energin strålar ut i inomhusutrymmet, och täckningsavståndet ökas med 30 % vid samma effekt.

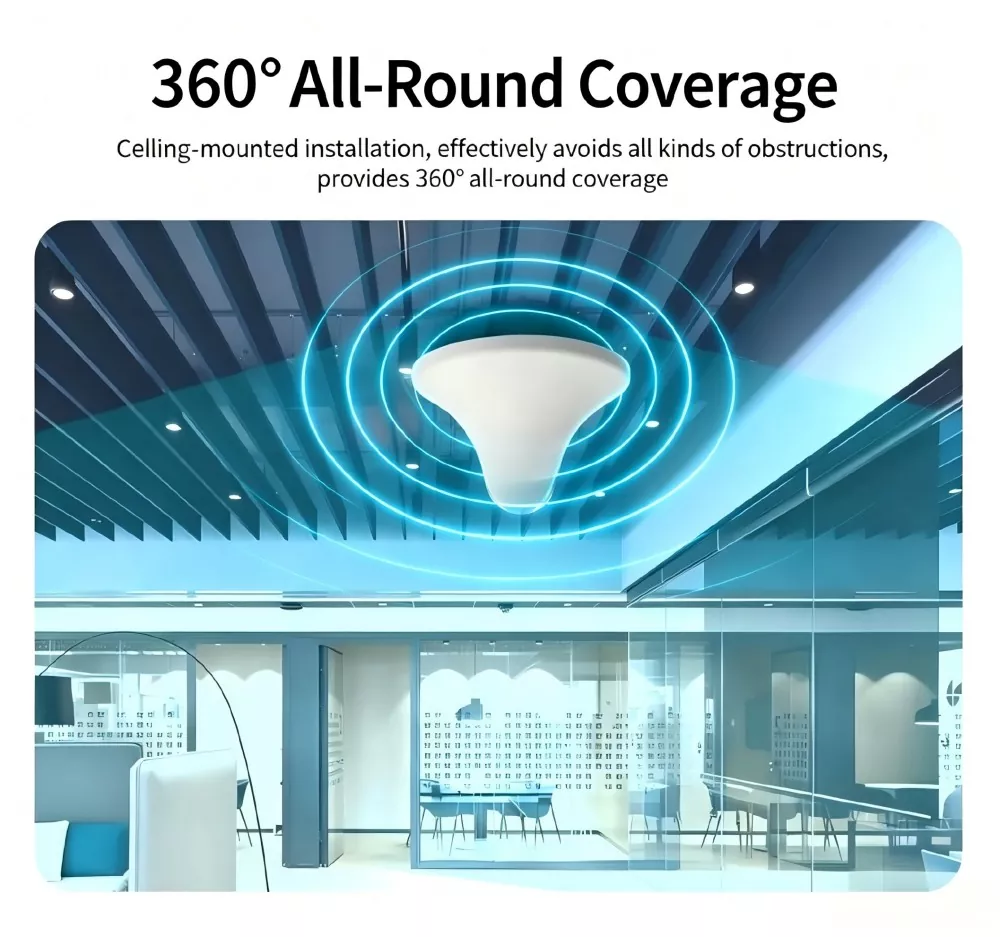

3. 360° enhetlig strålningsmekanism: Symmetrisk layout av cirkulära oscillatorer, horisontell strålningsfluktuation ≤1,2dB, inget täckningsobalansproblem med stark signal på ena sidan och inget nätverk på andra sidan, uppmätt signalstyrkeskillnad inom en radie på 10 meter högst 5dBm.

4. Isolerande anti-interferensstrukturkonstruktion: Ett extra absorberande bomullsskikt läggs inuti höljet för att isolera elektromagnetiskt brus som genereras av strömbrytare och ledningar i datorrummet ovanför taket. I scenarier för täta AP-nätverk reduceras samfrekvensstörningar med 40 %, och nätverkshastigheten för flera användare som är anslutna samtidigt minskar inte nämnvärt.

5. Materialstruktur med bred temperaturstabilitet: Flamskyddande ABS-hus + helkopparoscillator, testad för 72 timmars åldrande vid hög och låg temperatur från -30 °C till +65 °C, oscillator ingen oxidation, frekvensavvikelsefel ≤±3MHz, prestanda minskar inte i långvarig högtemperaturmiljö i slutet tak.

Kompatibel med stödutrustning

Denna takmonterade antenn är kompatibel med de allra flesta trådlösa kommunikationsenheter inomhus på marknaden. Tekniska modifieringar kräver inga extra adaptertillbehör och kan anslutas direkt för användning:

1. Kommersiella trådlösa enheter: Enterprise dual-band trådlös AP, högeffekts WiFi-router, hotell AC trådlös handkontroll, takmonterad trådlös router

2. Signalförbättringsutrustning: 2,4G/5G signalförstärkare, 4G/5G inomhus mikrobasstation, mobiltelefonsignalrepeater, Bluetooth-förstärkningsgateway

3. Iot-nätverksutrustning: Bluetooth-gateway, LoRa-basstation för inomhusuppsamling, industriell 2,4G-sensorgateway, campus iot central kontrollvärd

4. Tillbehör för svagströmsteknik: radiofrekvensdelare, koppling, inomhusmatare, nätverksexpansionsmodul för svagströmsbox

Komplett installations- och användningsguide

(1) Nyckelpunkter för planering före installation

1. Platsplanering: I öppna rum har varje takmonterad antenn en effektiv täckningsradie på 8-12 meter. I hotellrum med många skiljeväggar placeras en antenn var 6-8 meter.

2. Undvik tak: Installera för att undvika metallrör, starka elektriska kablar och ställverk inuti taket för att minska elektromagnetiska störningar;

3. Kabelkrav: Använd 50Ω standard RF-matare, med varje matarlängd kontrollerad inom 15 meter för att undvika överdriven signalförlust.

(2) Steg-för-steg-process för takinstallation

1. Borrning: Gör ett 30 mm diameter cirkulärt hål i gipsskivan/aluminiumtaket genom radiofrekvensmataren;

2. Ledningar: Anslut ena änden av mataren till SMA-gränssnittet på baksidan av den takmonterade antennen och dra åt den för att förhindra att den lossnar;

3. Fästning: Tryck in antennens huvuddel underifrån taket in i hålet, med den bakre snäppen ovanpå takpanelen, automatiskt låsning och fixering;

4. Dockning på baksidan: Anslut den andra änden av mataren till den trådlösa AP, signalförstärkarens RF-port och slå på enheten;

5. Faktisk mätning och acceptans: Använd en signaltestare för att testa signalstyrkan för täckningsområdet. Intervallet från -40 till -70 DBM anses vara kvalificerad täckning.

(3) Anmärkningar efter underhåll

1. Kontrollera var sjätte månad för lösa antennklämmor och oxiderade matarförband;

2. I fuktiga källare och köksinställningar, ta bort och rengör höljet för att avlägsna damm varje år för att undvika att damm ansamlas som påverkar strålningseffektiviteten;

3. Stapla inte metallplåtar eller ledningar ovanför antennen, eftersom det kommer att avsevärt minska den trådlösa täckningen.

FAQ Vanliga frågor

F1: Vilka enheter är den här takmonterade antennen kompatibel med?

S1: Den takmonterade kommunikationsantennen Qianmu är kompatibel med den stora majoriteten av 50Ω RF-gränssnittsenheter som trådlösa aps med dubbla band, högeffekts WiFi-signalförstärkare, 4G inomhus mikrobasstationer etc. Den kan direkt matchas för kommersiella trådlösa täckningsprojekt i hotell och kontorsbyggnader.

F2: Behöver du professionella verktyg för att installera takmonterad antenn? Kan en enda person göra jobbet?

S2: Inga komplexa verktyg krävs. Endast en liten elektrisk borr behövs för att göra hål, och snäpppassningsstrukturen är fixerad. En person kan slutföra installationen av en takmonterad antenn på 5 minuter. Produkten levereras med en installationsmanual, och även byggnadsarbetare utan tidigare erfarenhet kan förstå operationsstegen.

F3: Kan antenngränssnittet, skal-LOGO och förpackning anpassas?

A3: Fullt anpassningsbar. Som källfabrik kan vi ersätta alla typer av RF-gränssnitt av SMA/N/BNC efter behov, stödja silkscreentryck av kundmärkes LOGO på skalet, anpassade neutrala exportförpackningar, färgboxförpackningar och minsta beställningskvantitet för OEM/ODM anpassade beställningar kan förhandlas.

F4: Hur kan vi bekräfta det faktiska täckningsavståndet för den takmonterade antennen? Kan vi tillhandahålla mätdata?

A4: Ja. Varje sats av takantenner levereras med en radiofrekvens ekofri kammartestrapport, tillsammans med på plats täckningstestvideo och signalstyrkadata för olika inhemska hotell och kontorsbyggnader. Alla parametrar är verkliga och verifierbara, och kunder kan skicka tillbaka prover för självtestning och jämförelse.
