Smart vattenmätareantenn

Produktens professionella definition

Smart Water Meter Antenna är en dedikerad extern RF-transceiver-kärnkomponent designad speciellt för IoT-fjärrvattenmätare. Med en extern monteringsmutterstruktur, levereras den med vattentäta tätningspackningar och korrosionsbeständiga kablar, vilket ger en högförstärkningsantenn av industriell kvalitet optimerad för kommunikationsprotokoll för NB-IoT, LoRa och WM-Bus vattenmätare. Utvecklad för att hantera de utmanande driftsförhållandena för vattenmätare, övervinner den effektivt olika begränsningar förknippade med inbyggda antenner.

Denna externa antenn kan hantera vanliga utmaningar som signalobstruktion från underjordiska mätgropar, skärmning av metallmätarhus, vattenansamling och korrosion, extrema temperaturfluktuationer och signaldämpning på grund av djup nedgrävning. Dess suspenderade strålningsdesign minimerar störningar från metallkapslingar och förbättrar elektromagnetisk vågpenetrering, vilket säkerställer stabil överföring av mätdata, ventilstatus, läckagevarningar och varningar för låg batterinivå. Allmänt tillämplig på individuella mätare för bostäder, industriella mätare med stor diameter, utomhusledningsnätverk och utländska smarta vattenmätaresystem, det hjälper till att förbättra läsframgångsfrekvensen och minska antalet enhetsfel i projekt för smart vattenhantering.

Produktens arbetsprincip

1. RF-signalkonvertering och förstärkning: Den högfrekventa elektriska signalen som matas ut av NB-IoT/LoRa-modulen inuti vattenmätaren överförs via RF-kabel till Smart Water Meter-antenn. Antennen omvandlar effektivt denna elektriska signal till högeffekts elektromagnetiska vågor i rymden, och utnyttjar en strålningsstruktur med hög förstärkning för att kompensera för signaldämpning i underjordiska miljöer. När den tar emot signaler, fångar den exakt fjärrkontroll och dataläskommandon som utfärdas av basstationen, vilket möjliggör dubbelriktad signalomvandling.

2. Stark penetration och anti-störningsöverföring: Tack vare sin externa installationsfördel är antennen placerad borta från störningskällor som vattenmätarens metallhölje, interna kretskort och kraftmoduler. I kombination med en rundstrålande strålningsdesign kan den penetrera jord, brunnslock, betonglager och vägghinder, och effektivt undvika störningar orsakade av metallskärmning och flervägssignalreflektioner. Även i tuffa miljöer som slutna djupa brunnar, lågt belägna vattensjuka områden och tätt packade byggnader upprätthåller den en stabil signalöverföring.

3. Stabil datarapportering och system med sluten slinga: Den optimerade rena RF-signalen möjliggör långdistansöverföring, synkron uppladdning av vattenmätaravläsningar i realtid, enhetsstatus och onormala larmdata till vattenverkets molnplattform. Plattformen utför dataanalys, fjärrstyrning av ventiler och efterskottsvarningar, vilket bildar ett komplett fjärravläsningssystem med sluten krets. Detta löser effektivt problem som svaga antennsignaler, misslyckade datauppladdningar, paketförluster, backend-dataluckor och enhetsbortkoppling som vanligtvis ses i traditionella system.

Kompatibelt enhetsområde

Som en erfaren leverantör och tillverkare erbjuder vår Smart Water Meter Antenna utmärkt kompatibilitet, helt täcker alla kategorier av IoT-vattenmätare för inhemska och internationella civila, industriella och exportmarknader, och är lämplig för olika nybyggnation och eftermontering av smarta vattenprojekt.

• NB-IoT Telekommunikation/Mobil/Unicom Full-Network Remote Smart Water Meter

• LoRaWAN lokala nätverk trådlösa individuella hushållsvattenmätare och centraliserade vattenförsörjningsmätare för campus

• Intelligenta vattenmätare för industriella rörledningar med stor diameter, kommunala vattenmätare för övervakning av rörledningar och brandskyddsvattenmätare för fjärröverföring

• Eftermontering av gamla bostadsområden med fjärrtransmissionsvattenmätare för mekanisk och elektrisk konvertering och underjordiska vattenmätare i rörledningar

• Utomlands export av WM-Bus och EU frekvensband smart vattenmätningsutrustning

• Kompatibel med smarta gasmätare, värmemätare, terminaler för datainsamling av vattenverk och terminaler för övervakning av rörledningar i samma scenario

Kärnprodukt

Vår intelligenta vattenmätares externa antenn, byggd på industriell design, ger heltäckande och differentierade fördelar för tuffa driftsförhållanden för att ta itu med kärnutmaningar som ofta stöter på i smarta vattenprojekt – såsom svaga signaler från djup nedgrävning, vattenansamling och korrosion, lågtemperaturfel, snabb batteriurladdning och satstysta mätare.

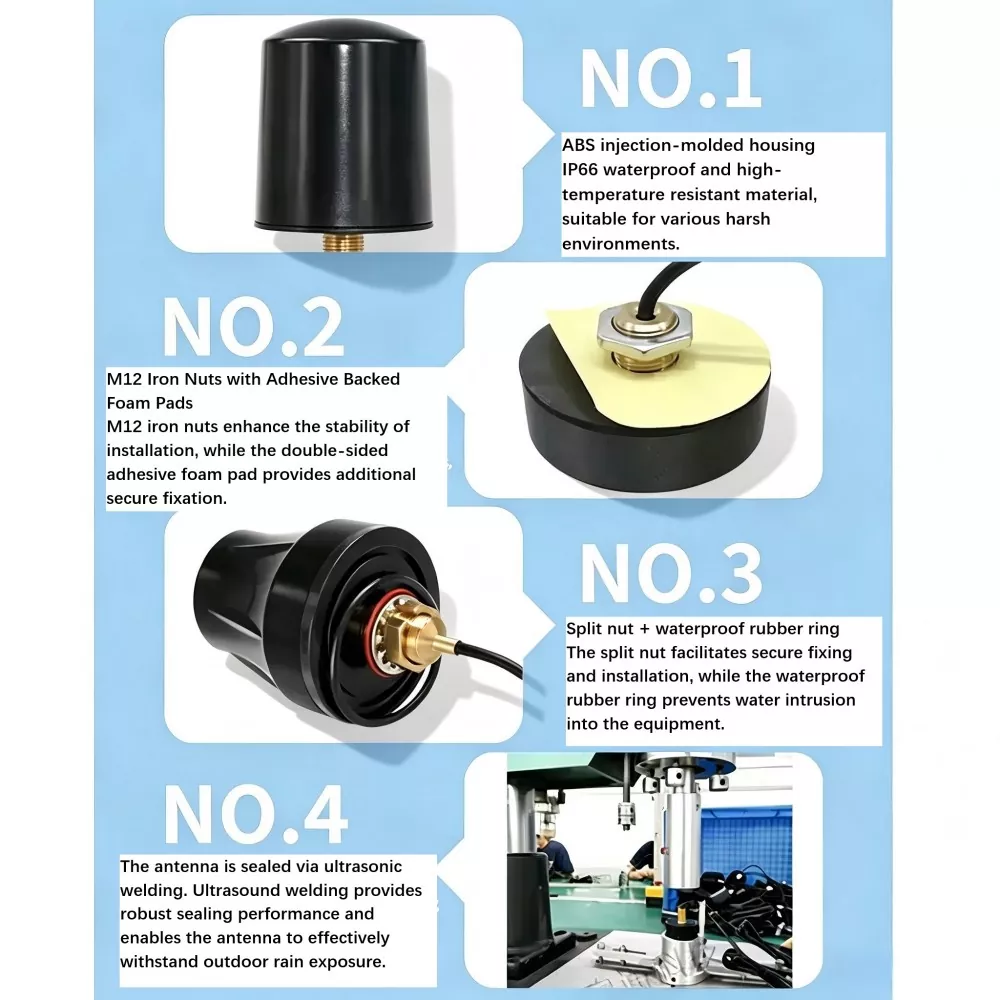

1. Extern design med hög förstärkning med penetreringsförmåga som vida överstiger den hos inbyggda antenner

Fri från skärmningsbegränsningarna hos metallmätare, har den här enheten en extern upphängd installation kombinerat med en strålande oscillator med hög förstärkning, vilket avsevärt förbättrar signalmottagningskänsligheten. Den kan enkelt penetrera jord, betong, brunnslock och väggar och effektivt lösa problem som misslyckad mätaravläsning och frånkoppling av enheten i djupa brunnar, lågt liggande områden och tätt packade byggnader. Den är väl lämpad för olika högt hinder och tuffa miljöer.

2. IP67 helt förseglad vattentät, resistent mot vattenansamling och korrosion

Med en formsprutad tätningsprocess i ett stycke, kombinerat med tjocka vattentäta packningar och korrosionsbeständiga, slitstarka kablar, uppfyller hela enheten IP67-standarden för vattentät industrikvalitet. Den tål långvarig nedsänkning i vatten, hög luftfuktighet, kondens och saltstänkkorrosion, vilket gör den lämplig för användning i södra monsunregn, kustnära salthaltiga miljöer och nordliga frostförhållanden. Enheten förblir oxidationsfri, läckagesäker och fullt funktionell under långvarig användning.

3. Industriell kvalitet med bred temperatur och väderbeständig, vilket säkerställer stabil drift dygnet runt

Alla substrat, lim och trådar är gjorda av industriella material som är resistenta mot extrema temperaturer, med ett driftstemperaturområde som täcker -40°C till +85°C. Under förhållanden som intensiv sommarsolexponering på ytan, underjordisk vinterfrysning och drastiska dygnstemperaturfluktuationer förblir RF-parametrarna stabila utan drift och strukturen visar ingen åldrande, vilket säkerställer tillförlitlig drift i alla väder under hela året.

4. Energisnål design förlänger enhetens batterilivslängd

Exakt 50Ω impedansmatchning säkerställer extremt låg signalöverföringsförlust. Den högeffektiva signalmottagningsförmågan minskar frekvensen av återsändning och signalförsök i vattenmätarmoduler, vilket avsevärt sänker den totala strömförbrukningen och förlänger effektivt livslängden för det inbyggda litiumjodbatteriet. Detta minimerar underhållskostnaderna förknippade med storskaligt batteribyte och uppfyller de långlivade designkraven för vattenbruksutrustning i 6 till 10 år.

5. Stark anti-störningsförmåga, noll paketförlust vid dataöverföring

Den externa installationen är placerad borta från interna störningskällor som strömförsörjning, moderkort och reläer. I kombination med en professionell filtrering och matchande design undviker den effektivt intern RF-överhörning och extern flervägssignalstörning, vilket säkerställer exakt och stabil dataöverföring. Detta minskar avsevärt problem som paketförlust, fel och latens, vilket garanterar realtidssynkronisering av backend-data.

6. Anpassad av den ursprungliga fabriken, kompatibel med alla projekt över hela världen

Som en legitim tillverkare och fabrik i Kina har vi våra egna FoU-produktionslinjer och testlaboratorier. Vi kan anpassa kabellängder, kontakter som IPEX/SMA/lödning och stödja vanliga inhemska och internationella kommunikationsfrekvensband. Vi erbjuder OEM/ODM-tjänster med stabil leverans och kontrollerbara leveranstider, vilket gör oss väl lämpade för både inhemska budprojekt och utländska exportorder.

FAQ

F1: Vilka är de specifika fördelarna med en extern antenn för smarta vattenmätare jämfört med en intern antenn?

Den externa antennen erbjuder centrala fördelar inklusive ingen metallskärmning, hög förstärkning med stark penetration och fullständig vattentätning med korrosionsbeständighet. Speciellt utformad för tuffa förhållanden som djupa underjordiska brunnar, vattenansamling och täta hinder, ger den högre mätaravläsningsresultat, lägre strömförbrukning och längre livslängd, vilket effektivt löser de vanliga problemen med svag signal, frekventa fel och höga felfrekvenser i samband med inbyggda antenner.

F2: Är den externa antenninstallationen komplicerad och behöver jag professionella verktyg?

Enkel och bekväm att installera, kräver inga professionella verktyg – monteringen slutförs helt enkelt genom att dra åt muttrarna. Plug-and-play-kabeldesign passar olika installationskonfigurationer för vattenmätare, vilket gör att vanliga arbetare snabbt kan slutföra massinstallationer.

F3: Stöder den anpassade kabellängder och kontakter?

Stöd! Som direkttillverkare kan vi skräddarsy kabellängder från 0,5 till 5 meter, olika kontakter och kompatibla frekvensband baserat på kundens utrustningsstruktur och installationsscenarier, vilket stöder både små batchprototyper och storskalig massproduktion.

F4: Är produktens vattentäta klassificering lämplig för långvarig användning i översvämmade mätgropar?

Produkten uppfyller den industriella vattentäta standarden IP67, med en integrerad förseglad vattentät design som tål långvarig nedsänkning i stående vatten och hög luftfuktighet i kondensmiljöer. Den erbjuder också motståndskraft mot saltstänk och åldrande, vilket gör den lämplig för långvarig användning i olika svåra vattenverksscenarier.

F5: Kommer en extern antenn att öka vattenmätarens totala strömförbrukning?

Det ökar inte strömförbrukningen utan sparar istället energi. Signaldesignen med hög förstärkning och låg förlust förbättrar avsevärt kommunikationseffektiviteten, minskar frekvensen av modulomsändningar, sänker effektivt den genomsnittliga strömförbrukningen för hela enheten, förlänger batterilivslängden för vattenmätare och uppfyller kraven för långvarig obevakad drift.

F6: Kan NB-IoT och LoRa vattenmätare använda denna externa antenn omväxlande?

Tillgänglig som standard universalmodell eller anpassad till specifika frekvensband på begäran. Vårt företag kan justera frekvensparametrar exakt enligt kundutrustningens kommunikationsprotokoll, vilket säkerställer stabil kommunikation för olika typer av vattenmätare och förhindrar signalförlust orsakad av frekvensfel.
