Flexibel tryckt kretsantenn (FPC)

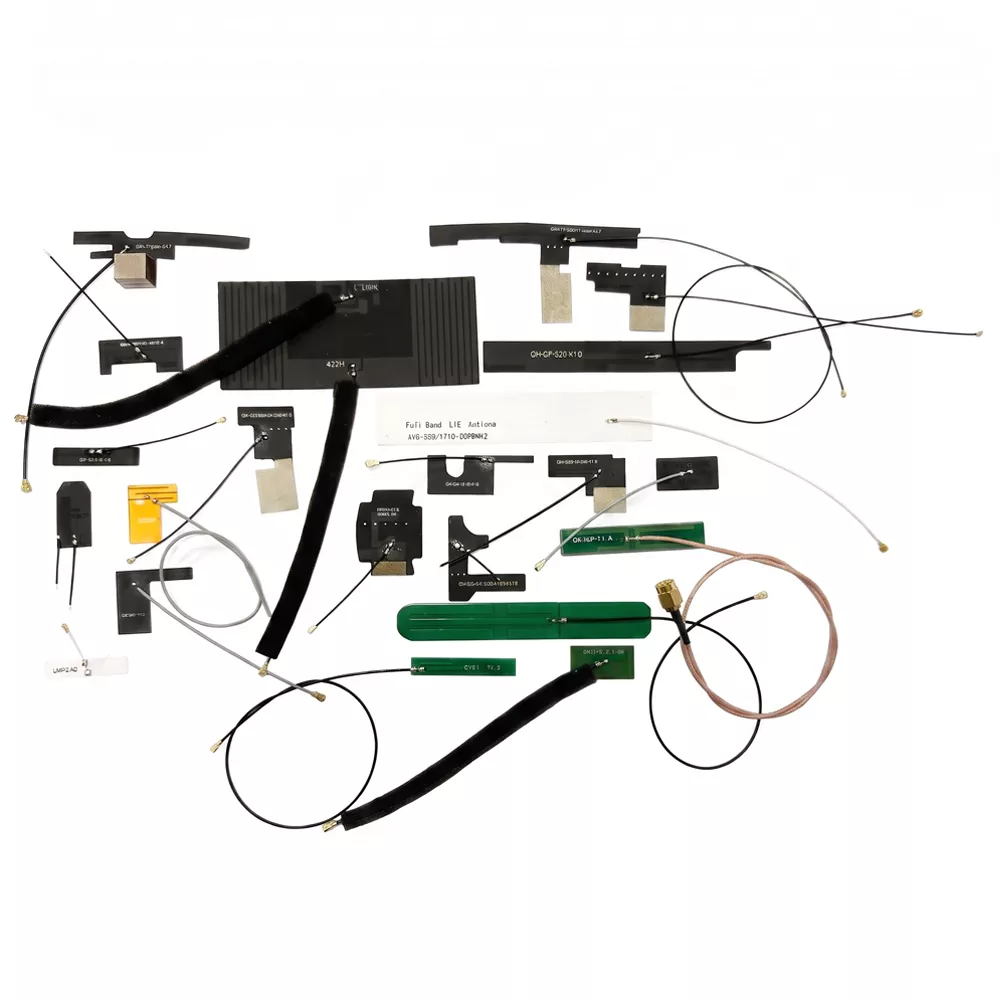

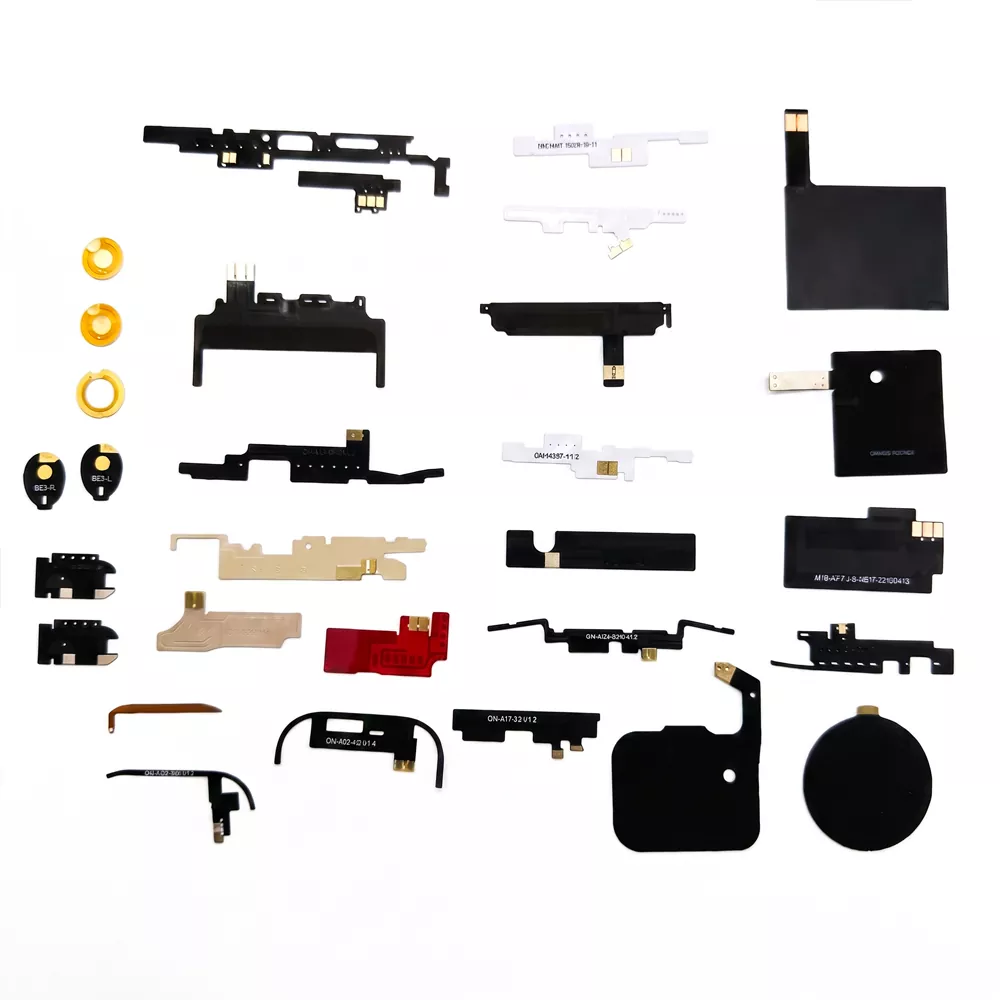

Vad är en FPC-antenn?

En FPC-antenn, eller Flexible Printed Circuit Antenna (FPC), använder flexibla PI- och PET-filmer som sitt substrat och tillverkas genom etsning och utskrift för att skapa antennkretsar. Den har lätta, tunna, flexibla och böjbara egenskaper, vilket gör att den kan anpassa sig till böjda ytor. Dess tjocklek varierar från 0,03 till 0,2 mm, och dess vikt är mindre än 1 gram. Antennen kan sända och ta emot trådlösa signaler och är kompatibel med protokoll inklusive WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT och LoRa, som täcker frekvensbanden 2,4 GHz, 5 GHz och 5,8 GHz. Qianmu Communications är en professionell FPC-antenntillverkare med många års djup industrierfarenhet. Vi är utrustade med tre ekofria mikrovågskammare och har mer än tio dedikerade FoU-personal, vilket gör det möjligt för oss att tillhandahålla one-stop-tjänster – från design av antennlösningar till massproduktion.

Viktigt försäljningsargument

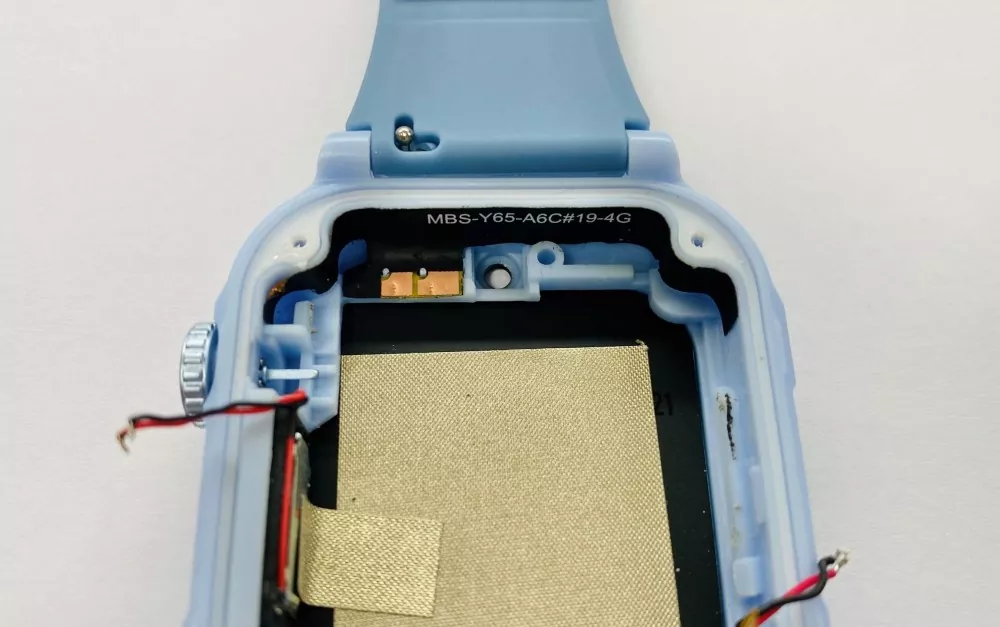

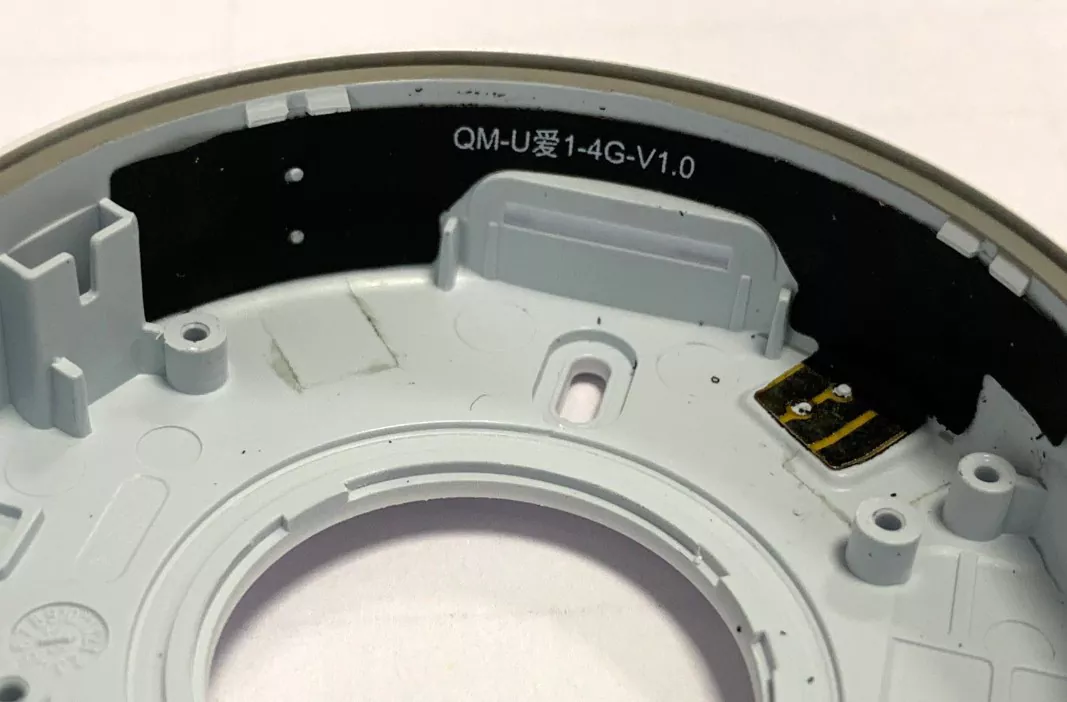

Ultratunn och flexibel, fri i utrymmet.

Flexible Printed Circuit Antenna (FPC) har en tjocklek på endast 0,03–0,2 mm och kan böjas eller vikas godtyckligt. Den kan böjas 90° längs innerväggen av hålrummet inuti enheten, perfekt anpassad till olika komplexa strukturella konstruktioner. Oavsett om enhetens hölje är platt eller krökt kan FPC enkelt anpassa sig till dess yta.

Flerbands bredbandstäckning

Stöder flera kommunikationsprotokoll inklusive 4G/5G, fullbands WiFi, Bluetooth, GPS/GNSS, LoRa och NFC. En FPC-antenn med ett chip kan täcka frekvensband från 700 MHz till 2700 MHz – eller till och med bredare. För att möta kommunikationsbehoven för flerläges- och multifrekvensenheter.

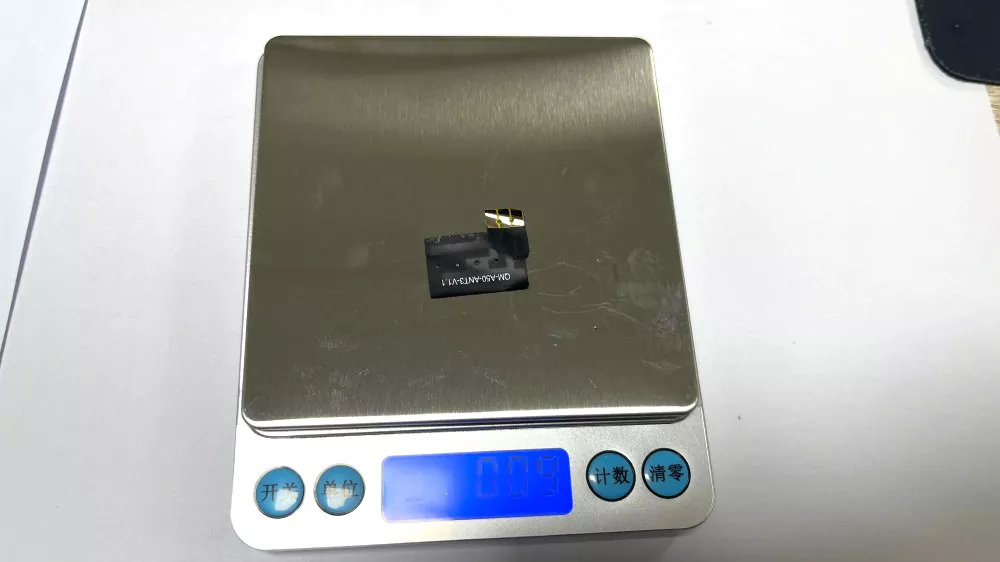

Lättviktsdesign

FPC-antennen väger mindre än 1 gram. Mer än 50 % lättare än traditionella metallantenner. För viktkänsliga produkter som bärbara enheter och drönare är FPC-antenner det bästa valet.

Färdig att använda direkt ur kartongen, lätt att montera.

Har standard 3M 300LSE självhäftande baksida för snabb skala-och-stick montering på 2 minuter. Finns med IPEX, U.FL, MHF4 och andra anslutningsalternativ.

Viktiga anmärkningar för antenninstallation

1. Håll dig borta från metallytor

Installera inte antennen direkt på eller nära metallytor, eftersom detta kan påverka impedansmatchningen, ändra strålningsmönstret och minska antennens totala effektivitet.

2. Undvik överdriven böjning

Böj eller vik inte antennen för mycket under installationen, eftersom överdriven deformation kan skada den inre ledaren och påverka RF-prestandan negativt.

3. Säkerställ säker installation

Fäst antennen stadigt och jämnt under installationen för att förhindra deformation som kan påverka strålningsprestanda och signalstabilitet.

4. Behåll tillräckligt utrymme runt antennen

Håll minst 5 mm fritt utrymme ovanför och på båda sidor om antennen. Undvik att placera metallkomponenter, höghastighetssignalspår eller stora kopparområden nära antennen för att säkerställa optimal prestanda.

5. Hantera med försiktighet under montering

Även om antennen har en flexibel struktur, har FPC-materialet begränsad mekanisk styrka. Undvik överdriven dragning, vridning eller stötar under installation och montering.

6. Förvara i en torr miljö

Undvik att förvara antennen i miljöer med hög temperatur eller hög luftfuktighet. Håll produkten torr för att bibehålla stabil elektrisk prestanda och långsiktig tillförlitlighet.

Kvalitetskontroll och testning

Qianmu Communications tillämpar strikt kvalitetsstyrning genom hela tillverkningsprocessen, som omfattar råvaruinspektion, produktionsövervakning och testning av färdiga produkter.

Inkommande materialinspektion

Allt inkommande material, inklusive FPC-substrat, kopparfolier, lim och kopplingar, genomgår en strikt kvalitetskontroll för att säkerställa tillförlitlighet och konsistens.

AOI optisk inspektion

Automatiserad optisk inspektion (AOI) används för att verifiera antennkretsens routingnoggrannhet, lödfogens kvalitet och produktens utseende för att förhindra tillverkningsfel.

RF-prestandatestning

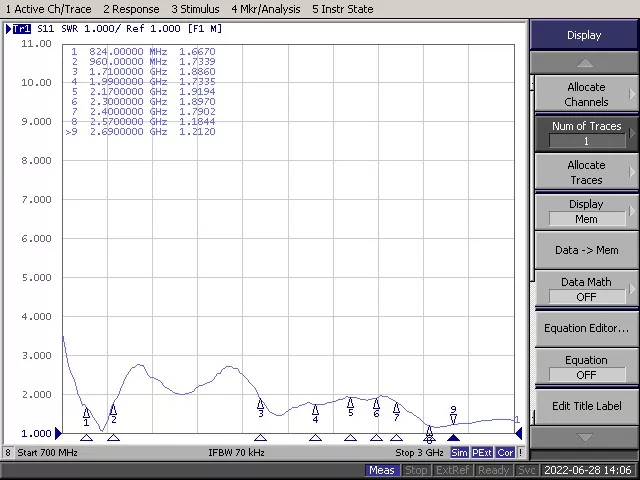

Viktiga RF-parametrar, inklusive voltage standing wave ratio (VSWR), förstärkning och strålningsmönster, testas i en professionell mörkrumsmiljö för att säkerställa att antennprestanda uppfyller kraven.

Testning av miljöpålitlighet

Antennerna genomgår olika tillförlitlighetstester, inklusive hög- och lågtemperaturcykeltester, fuktighetstester, böjlivstest och andra miljöutvärderingar.

Batchkonsistenshantering

Strikt produktionskontroll säkerställer konsekvent prestanda och stabil kvalitet i varje produktparti.

Professionell erfarenhet av antenntillverkning

I över två decennier har Qianmu Communications varit dedikerade till terminalantennindustrin, med fokus på FoU, produktion och försäljning av trådlösa kommunikationsterminalantenner. Våra produkter används ofta i mobila kommunikationsenheter, inklusive smartphones, surfplattor, mobila betalningssystem, drönare, trådlösa laddningsenheter, bilar, basstationer och bärbara enheter.

Hur man väljer en FPC-antenn

1. Bekräfta driftfrekvensen

Identifiera den trådlösa teknik som din enhet kräver, till exempel 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa eller NFC. Välj en antenn som stöder alla nödvändiga frekvensband.

2. Utvärdera tillgängligt installationsutrymme

Mät tillgängligt utrymme inuti enheten, inklusive längd, bredd och installationsposition. Tack vare sin flexibla struktur och anpassningsbara dimensioner är FPC-antenner väl lämpade för kompakta eller oregelbundet formade kapslingar.

3. Verifiera typen av RF-kontakt

Kontrollera RF-kontakten som används på PCB:n, såsom IPEX, U.FL eller MHF4. Antennkontakten måste matcha modulens gränssnitt för att säkerställa tillförlitlig RF-prestanda.

4. Granska viktiga RF-parametrar

· Förstärkning: Välj en lämplig förstärkning baserat på applikations- och installationsmiljön.

· VSWR: Ett värde under 2,0 rekommenderas generellt för god impedansmatchning.

· Effektivitet: Högre effektivitet hjälper till att förbättra överföringsprestanda och mottagarkänslighet.

· Impedans: Standard RF-impedansen är 50Ω och bör matcha RF-modulen.

5. Överväg anpassningsalternativ

Om standardprodukter inte uppfyller dina designkrav, välj en FPC-antenntillverkare som tillhandahåller anpassningstjänster, inklusive antenndimensioner, kabellängd, kontakttyp och RF-inställning.

6. Utvärdera leverantörens kapacitet

Välj en FPC-antennleverantör med ett etablerat kvalitetsledningssystem, RF-teknisk expertis och pålitlig tillverkningskapacitet för att säkerställa konsekvent produktkvalitet och långsiktig leverans.

FAQ

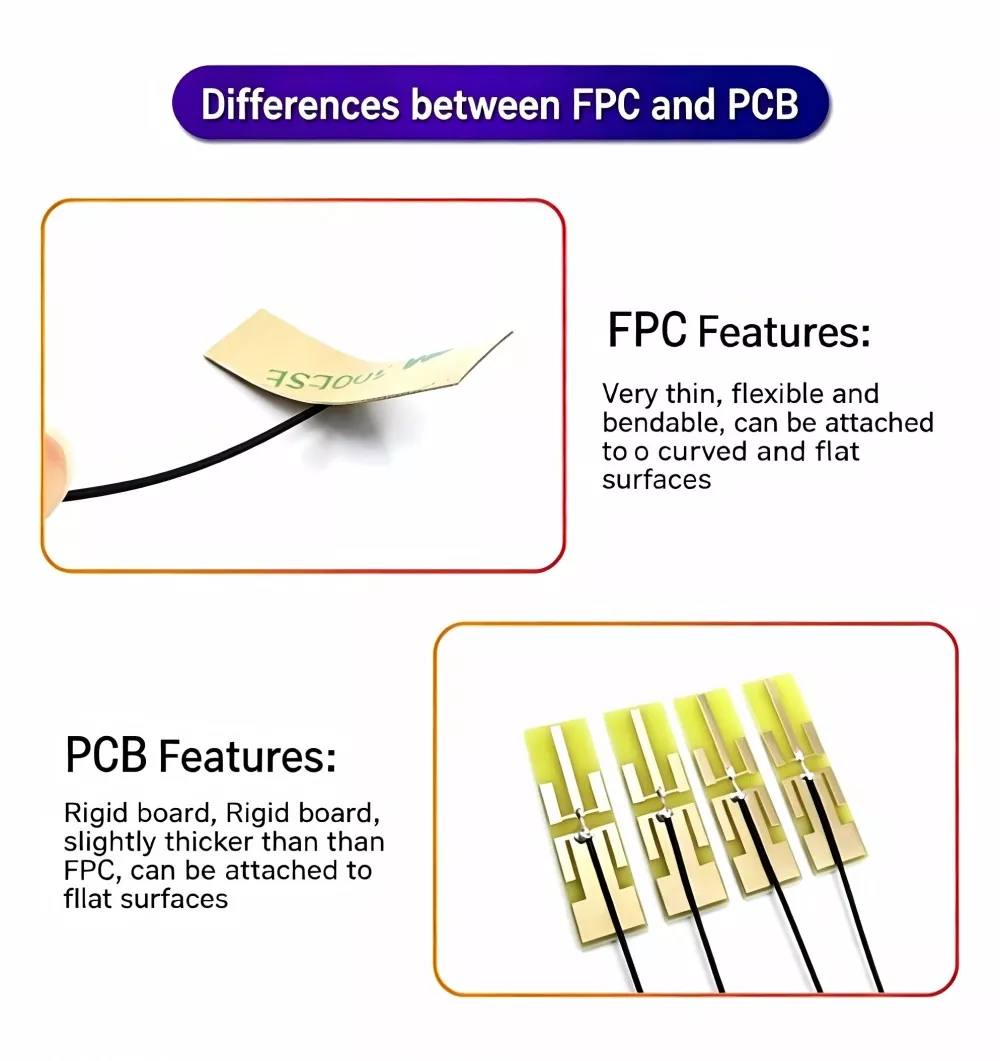

F1: Hur väljer du mellan en FPC-antenn och en PCB-antenn?

S: FPC flexibel och böjbar, perfekt för att passa in i krökta, smala utrymmen – föredraget för lätta, tunna enheter. PCB-styv, endast lämplig för plana ytor; välj det här alternativet om din budget är begränsad och du har gott om plats tillgängligt.

F2: Vilka frekvensband stöder FPC-antennen?

S: Qianmu Communications FPC-antenner täcker frekvenser från 13,56 MHz NFC till 6 GHz 5G, och stöder trådlös teknik inklusive 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa och ZigBee.

F3: Vad är driftstemperaturen för FPC-antennen?

A: -45 ℃ till +85 ℃, uppfyller standarder för industriell användning.

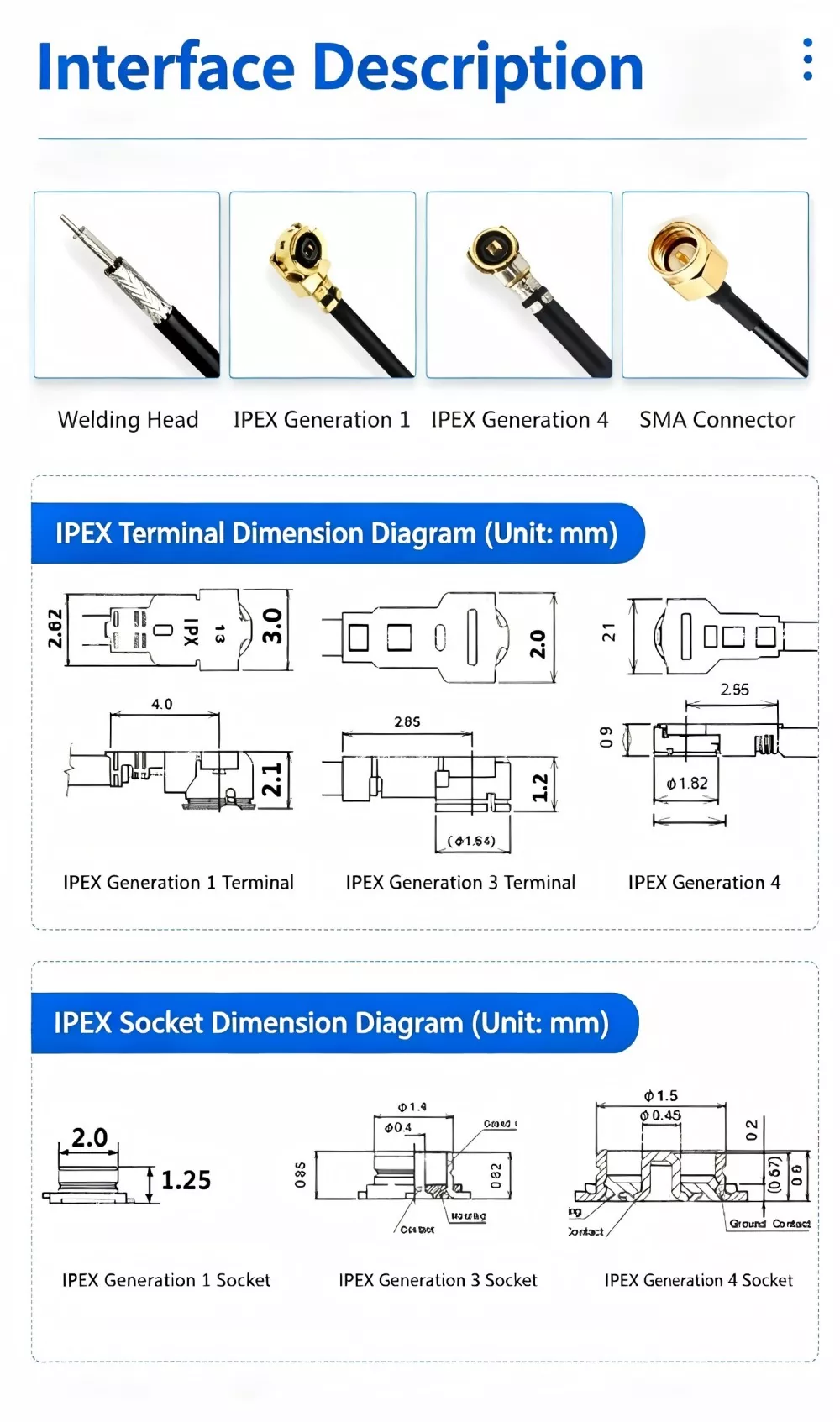

F4: Vilka är skillnaderna mellan IPEX-, U.FL- och MHF4-kontakter?

S: Alla är RF-miniatyrkontakter, med dimensionerna U.FL > MHF4. MHF4 är ännu mindre och används ofta i 5G-applikationer; välj helt enkelt kontakten baserat på ditt moderkorts gränssnittsspecifikationer.

F5: Stöder det anpassning av små partier?

S: Vi erbjuder support och kan hantera hela orderprocessen – från schemadesign och prototyper till små- och storskalig produktion.
