Kroppsburen kamera 4G/5G-antenn

Shenzhen Qianmu Communication Technology Co., Ltd. är en inhemsk FoU- och tillverkningsfabrik för kroppsburna kamera 4G/5G-antenner.

Vi har utvecklat en intern FPC bredbands Sub6G inbyggd antenn, kompatibel med 4G LTE och vanliga inhemska och internationella 5G Sub6G frekvensband. Antennen har genomgått specialiserad prestandaoptimering för att möta utmaningarna med kompakt enhetsutrymme, metallskärmning, batteristörningar, signalförlust på grund av slitage på kroppen och svåra fältdriftsförhållanden.

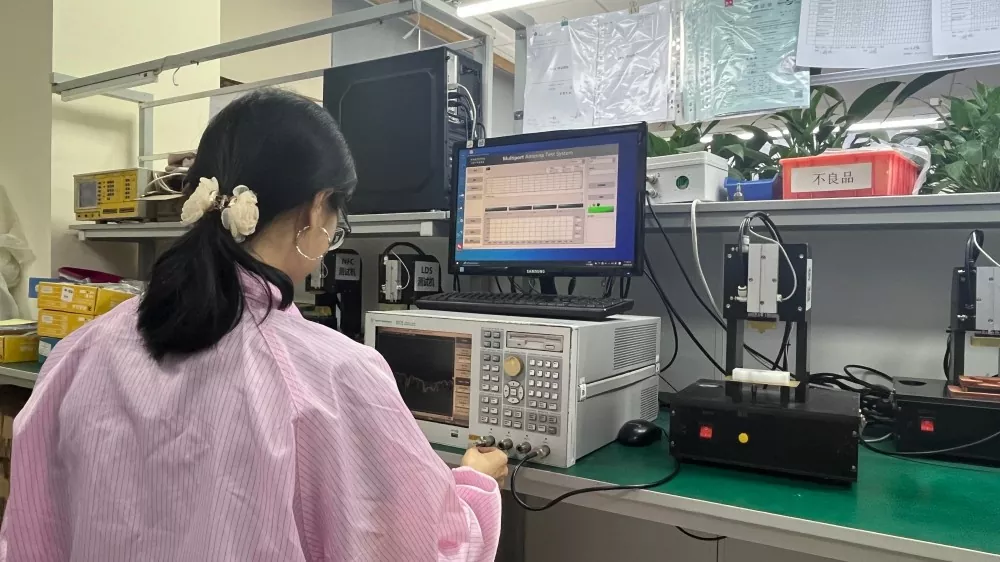

Antennen använder pålitligt PI flexibelt substrat och är monterad med industriellt lim, vilket gör den lämplig för kompakta enhetsstrukturer. Alla produkter genomgår fullständig OTA-simuleringstestning i ekofria kammare för att replikera verkliga driftsmiljöer. VNA- och OTA-testposter arkiveras per produktionsbatch, och inspektionsrapporter kan tillhandahållas på begäran.

Professionell teknisk definition

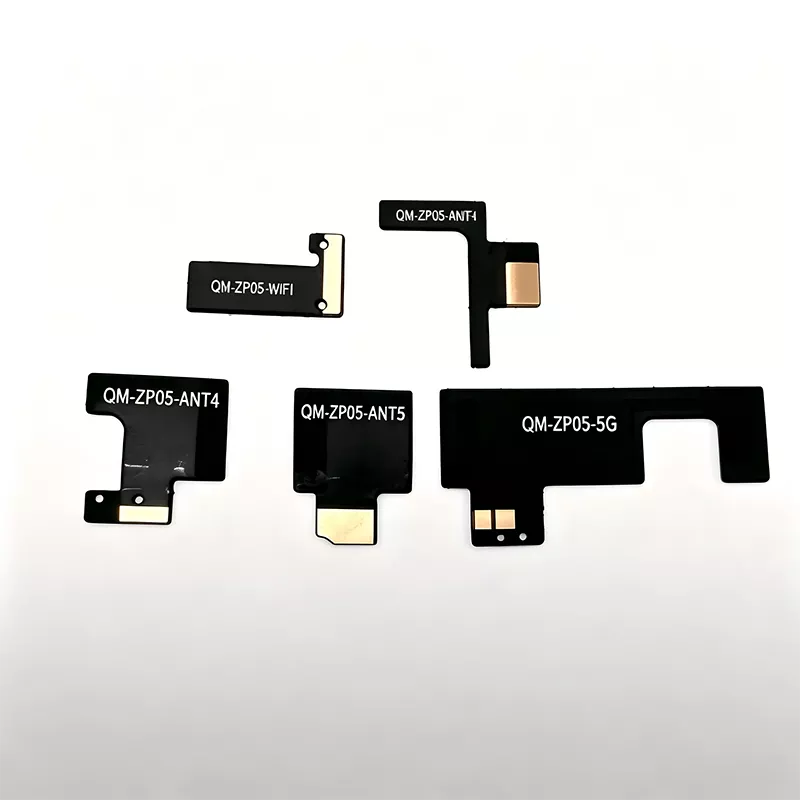

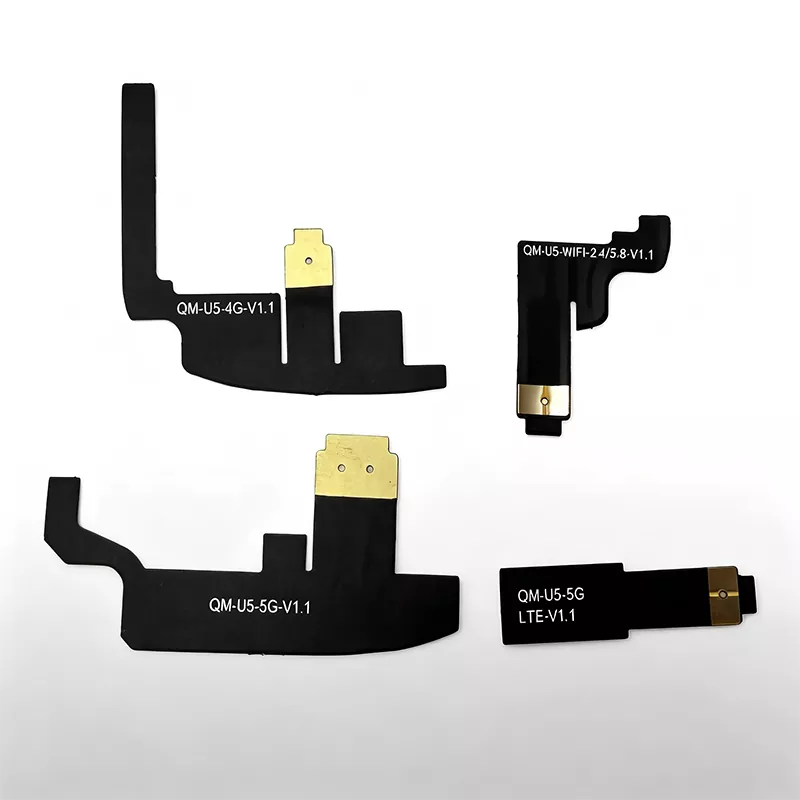

Vår Body Worn Camera 4G/5G-antenn är en PIFA FPC-flexibel inbyggd Sub6G-antenn. Den stöder LTE-banden B1/B3/B5/B8/B20/B38/B40 och vanliga 5G Sub6G-band N41/N78/N79. Antennen använder ett vibrationsbeständigt, saltsprutbeständigt, mycket böjbart PI-filmsubstrat, kombinerat med industriellt högtemperatur dubbelsidigt lim och U.FL/IPEX RF-matningsledning, vilket gör den idealisk för intern installation i kroppsburna kameror.

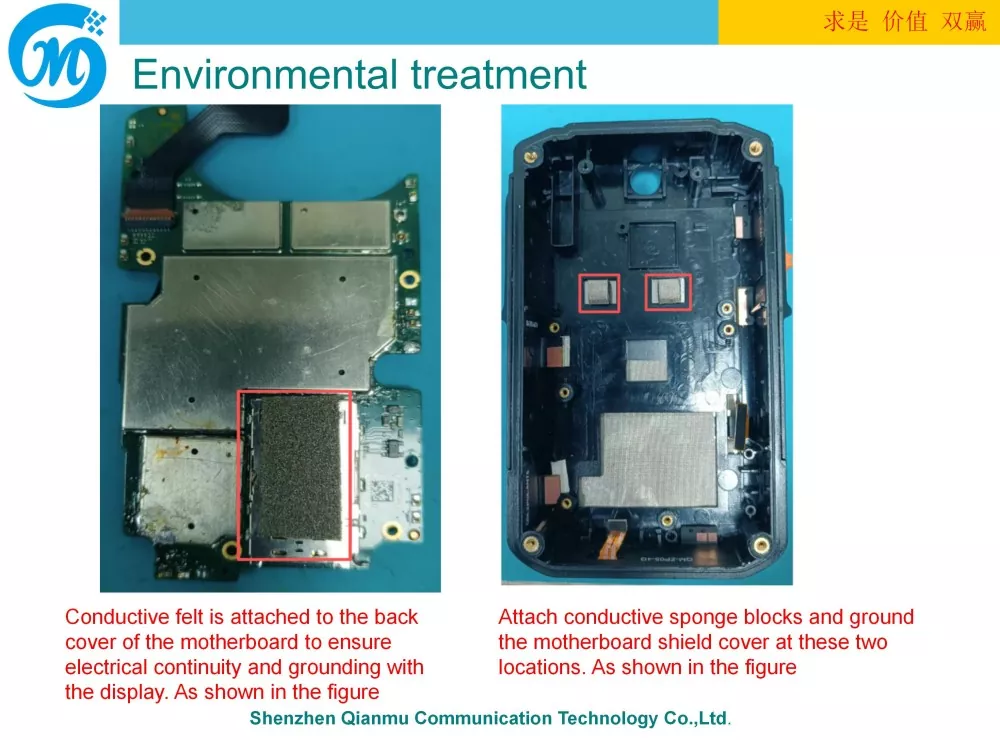

Till skillnad från konventionella IoT FPC-antenner, inkluderar designfasen 3D-simulering i hela systemet, inklusive metallhölje, litiumbatteri, kamerafäste, moderkortsskydd och fantommodell för människokroppen i simuleringsmiljön.

Förmatchad med 50Ω impedans på fabriken och samtidigt utsatt för testning av fall, temperaturväxling, saltspray och tillförlitlighetstestning av fuktighet. Detta minskar arbetsbelastningen för kundsystemintegration och förkortar utvecklingscykeln för polishårdvaruprojekt.

Komplett arbetsprincip för antenn

Hela antennen består av en FPC-strålande ledare, ett industriellt självhäftande stödskikt, en U.FL koaxial matare och ett moderkort RF-matchande nätverk, vilket möjliggör dubbelriktad omvandling av högfrekventa elektromagnetiska vågor för att uppnå 4G/5G cellulär signalöverföring och mottagning.

Under överföringen omvandlar inspelarens kommunikationsmodul videoströmmar, SOS-varningar och platsdata till högfrekventa elektriska signaler, som överförs via koaxialkabel till FPC-resonansstrukturen. Dessa signaler omvandlas sedan till 4G/5G elektromagnetiska vågor för extern strålning och skickar bevisinformation till basstationen.

Under mottagning fångar antennen elektromagnetiska vågor från basstationen och omvandlar dem till elektriska signaler, som sedan sänds tillbaka till modulen för att slutföra schemaläggningskommandot och fjärrparametermottagning.

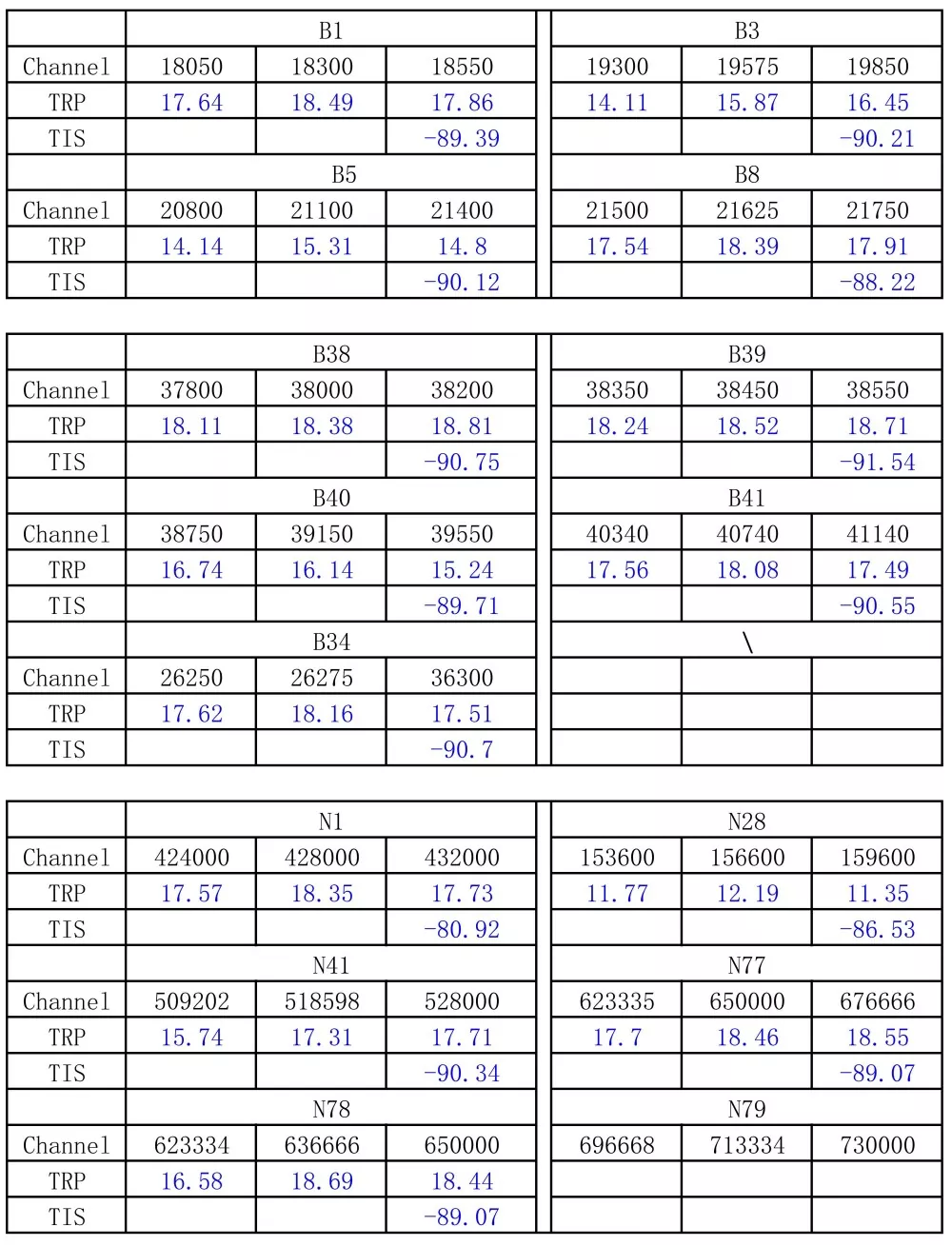

För att kompensera för RF-förlust orsakad av slitage på den mänskliga ryggen förbättras prestandan genom simulering i en ekofri kammare med hjälp av en människokroppsfantommodell, vilket resulterar i en 22,8 dB förbättring av TIS-mottagningskänsligheten jämfört med konventionella FPC-antenner. Under simulerade bärförhållanden är effektiviteten för en standardantenn för LTE B8 endast 40,46 %, medan Qianmus antenn uppnår ≥52 % för LTE-lågfrekvens och ≥47 % för 5G N78. Varje batch genomgår provtagning och omtestning med VNA, med testkurvor och produktionsposter arkiverade för kundverifiering.

Kompatibla enheter och tillbehör

Kompatibel med slutenheter

1. Allmän säkerhet och trafikpolisens 4G/5G högupplösta brottsbekämpande kroppskamera

2. Kroppskamera för stadsförvaltning, vägförvaltning och insamling av audiovisuella bevis för brandkåren

3. Explosionssäker egensäker brottsbekämpande registreringsenhet för kemisk industri och gruvindustri

4. Power Inspection Single Soldier Recording Terminal

5. Utomlands export 4G/5G enskild soldat brottsbekämpande enhet

Kompatibel kommunikationsmodul

- 4G LTE Cat.1 / Cat.4 kommunikationsmodul 5G Sub-6GHz inhemsk/importerad kommunikationsmodul 4G+5G+WiFi multi-mode integrerad kommunikationsmodul

Fabrikslevererat material för produktion

U. FL/IPEX koaxialkablar i olika längder, armeringsstålplåtar och högtemperatur, saltbeständig industrilimbaksida. Anpassningsbar kabellängd och anslutningsspecifikationer baserade på moderkortets design för att minimera sekundär bearbetning för kunder.

Tekniska specifikationer

Antennanskaffnings- och urvalsguide

1. Fokusera på verkliga mätdata från kompletta enheter som bärs på kroppen, snarare än att förlita sig enbart på parametrar för ledigt utrymme. Typiska tillverkardatablad ger mätningar tagna på kala brädor; prestandan försämras avsevärt när den väl är installerad i enhetshöljen och sliten. Begär alltid VNA/OTA-testrapporter i hela systemet vid köp och förlita dig inte enbart på teoretiska specifikationer.

2. Prioritera att välja en källfabrik med erfarenhet av masstillverkning av brottsbekämpande utrustning för en soldat. Utmaningarna med ensoldatenheter ligger i att hantera störningar från metallhöljen och batterier, slitage på mänsklig kropp och tuffa miljöer. Fabriker med tidigare projekterfarenhet kan ge tidiga struktur- och PCB-rekommendationer, vilket minskar behovet av formändringar och omarbetning.

3. Skilj mellan inhemska och internationella frekvensband och definiera tydligt standarder för tillförlitlighetstestning. För inhemska projekt, bekräfta LTE B1/B3/B5/B8/B20 och 5G N41/N78/N79; för exportprojekt, bekräfta motsvarande utländska frekvensband. Kräv slutförande av dropp-, saltspray- och provtagningstest vid hög/låg temperatur. Antenner av konsumentkvalitet kan inte uppfylla kraven för polisverksamhet på fältet.

4. Värdesätt RF tekniska tjänster och undvik enbart prisjämförelser. Projektutveckling stöter ofta på störningar, frekvensavvikelser och försämrad slitprestanda. Mellanhänder saknar RF-teknisk kapacitet; prioritera tillverkare som kan ge layoutrekommendationer och hjälpa till med att felsöka kompletta systemfel.

Varför välja Shenzhen Qianmu Communications

1. Direkt leverans från källfabriken utan mellanhänder. Egen produktionslinje hanterar FPC-skärning, förstärkning, självhäftande baksida och fullständig elektrisk inspektion. Konkurrenskraftig prissättning för bulkorder, långsiktig ramförsörjning stödd, lämplig för polisupphandlingsprojekt.

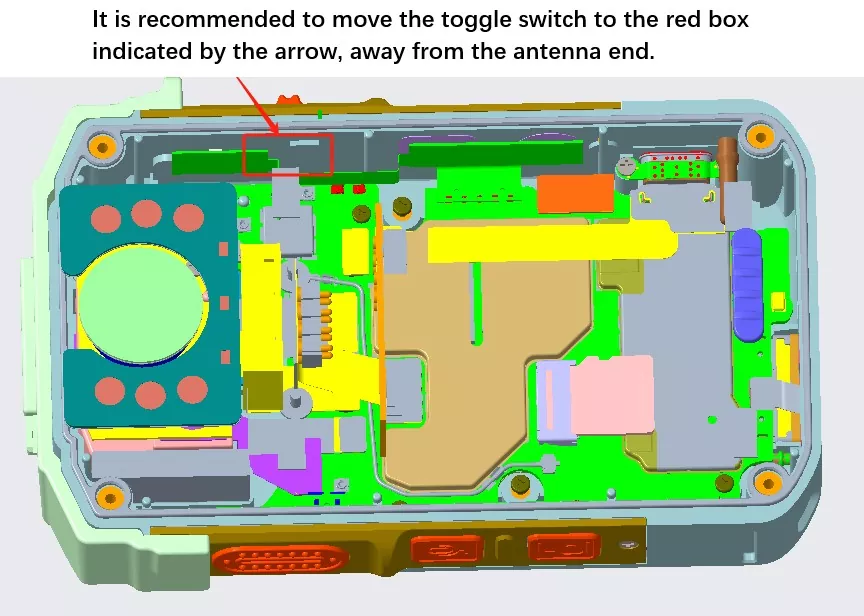

2. Vi är specialiserade på individuell soldatutrustning, vi har varit djupt involverade i forskning och utveckling i ett tidigt skede och har lång erfarenhet av massproduktion och utplacering av olika kroppsburna kameror och ensoldatterminaler. För nya projekt kan vi ta emot 3D-designer, tillhandahålla lösningar för antennlayout och frigångsbegränsningar, undvika designfel och minska kostnaderna för formmodifiering.

3. Flexibel OEM/ODM-anpassning stöder oregelbunden FPC-klippning, matarlängd, anslutningsspecifikationer och finjustering av frekvensband; standardprovleverans inom 35 arbetsdagar.

4. Kompletta stödfunktioner för utrikeshandeln [Bildplatshållare: Samling av certifieringsdokument (CE, FCC, RoHS, ISO)] Företaget har oberoende import- och exporträttigheter och har fullständiga uppsättningar av kvalifikationer. Vi kan tillhandahålla engelska tekniska specifikationer och testrapporter, stödja FOB Shenzhen handelsvillkor och ansluta till utländska leverantörer av säkerhetslösningar och köpare.

5. Heltäckande teknisk efterförsäljningssupport: I händelse av 4G/5G-signalavvikelser i hela enheten hjälper RF-ingenjörer till att identifiera grundorsaken (antenn, struktur eller modul) utan att i all hast hänföra problemet till antennproblem. Kontinuerligt tekniskt samarbete tillhandahålls genom provtestning, pilotproduktion och massproduktion.

FAQ

F1: Kan den Body Worn Camera 4G/5G-antennen delas med Wi-Fi-modulen?

S: Denna antenn är designad för 4G LTE/5G Sub6G cellulära band. Om Wi-Fi-funktionalitet krävs, rekommenderas det att konfigurera en separat Wi-Fi-antenn, eftersom att dela samma antenn kan orsaka störningar och försämra cellulär kommunikationsprestanda.

F2: Den kroppsburna kameran har en oregelbunden inre hålighet; stöder antennen anpassad skärning för att passa sådana former?

A: Stöder anpassad skärning. Kunden tillhandahåller 3D-ritningar av höljet, och vi bedömer det tillgängliga utrymmet för att föreslå en formdesign, kompletta prototyper och utföra verkliga tester med full enhetspassning.

F3: Finns det några andra sätt att säkra en FPC-antenn förutom att använda självhäftande baksida?

S: För massproduktion av kroppsburna kameror med kompakta höljen är industriell limning den vanliga metoden. ZIF-kontakter upptar betydande utrymme och används sällan; skruvklämning över antennledarområdet är strängt förbjudet, eftersom det kan skada antennen och leda till fel vid kollision.

F4: Beror dålig 4G/5G-signal på en kroppsburen kamera alltid på antennkvalitetsproblem?

A: Inte nödvändigtvis. De flesta signalproblem beror på otillräckligt spelrum, antenner som är nära metalliska störkällor, lösa kontakter eller brist på simulering av människokroppen. Ingenjörer kan reproducera driftsförhållandena för att exakt identifiera grundorsaken till problemet.

F5: Stöds fabriksrevision? Kan kvalifikationsdokument lämnas till tredje part?

S: Fabriksrevisioner på plats stöds vid utnämning. Elektroniska versioner av ISO, RoHS, CE, FCC och batchtestningsrapporter finns tillgängliga; för polisupphandlingsbudgivning kan stämplade papperskopior tillhandahållas.
